Bản Vẽ Thi Công Đèn Nhôm Profile: Từ Thiết Kế Nội Thất Đến Hồ Sơ Sản Xuất

Bản vẽ thi công đèn nhôm profile cần có những thông tin gì? Một hồ sơ hoàn chỉnh cần thể hiện bốn nhóm nội dung: mặt bằng nội thất, bản vẽ bố trí đèn, bản vẽ chi tiết sản xuất và bản vẽ phối hợp hệ trần với cơ điện. Trước khi gia công, cần xác nhận kích thước, hình dáng, cao độ, điểm treo, vị trí cấp nguồn và phương án lắp đặt.

Đối với kiến trúc sư, nhà thầu và chủ đầu tư, sai lệch giữa bản vẽ thiết kế và điều kiện công trình có thể khiến bộ đèn không lắp đúng vị trí dù đã được gia công chính xác.

Tại LXL Lighting, việc kiểm tra hồ sơ kỹ thuật là một bước quan trọng trước khi gia công đèn nhôm profile theo bản vẽ CAD, PDF hoặc thiết kế 3D.

1. Bốn nhóm bản vẽ cần có trước khi sản xuất đèn nhôm profile

Để chuyển ý tưởng nội thất thành bộ đèn thực tế, các bên cần thống nhất thông tin giữa thiết kế, sản xuất và thi công.

Trách nhiệm cụ thể cần được xác định theo hợp đồng và tổ chức của từng dự án.

Với công trình nhỏ, một số nội dung có thể được thể hiện chung trên bản vẽ. Tuy nhiên, các thông số cần thiết vẫn phải rõ ràng và không mâu thuẫn.

Điều quan trọng không nằm ở số lượng bản vẽ mà ở khả năng đối chiếu giữa hồ sơ sản xuất và điều kiện lắp đặt thực tế.

2. Từ mặt bằng nội thất đến bố trí đèn theo công năng

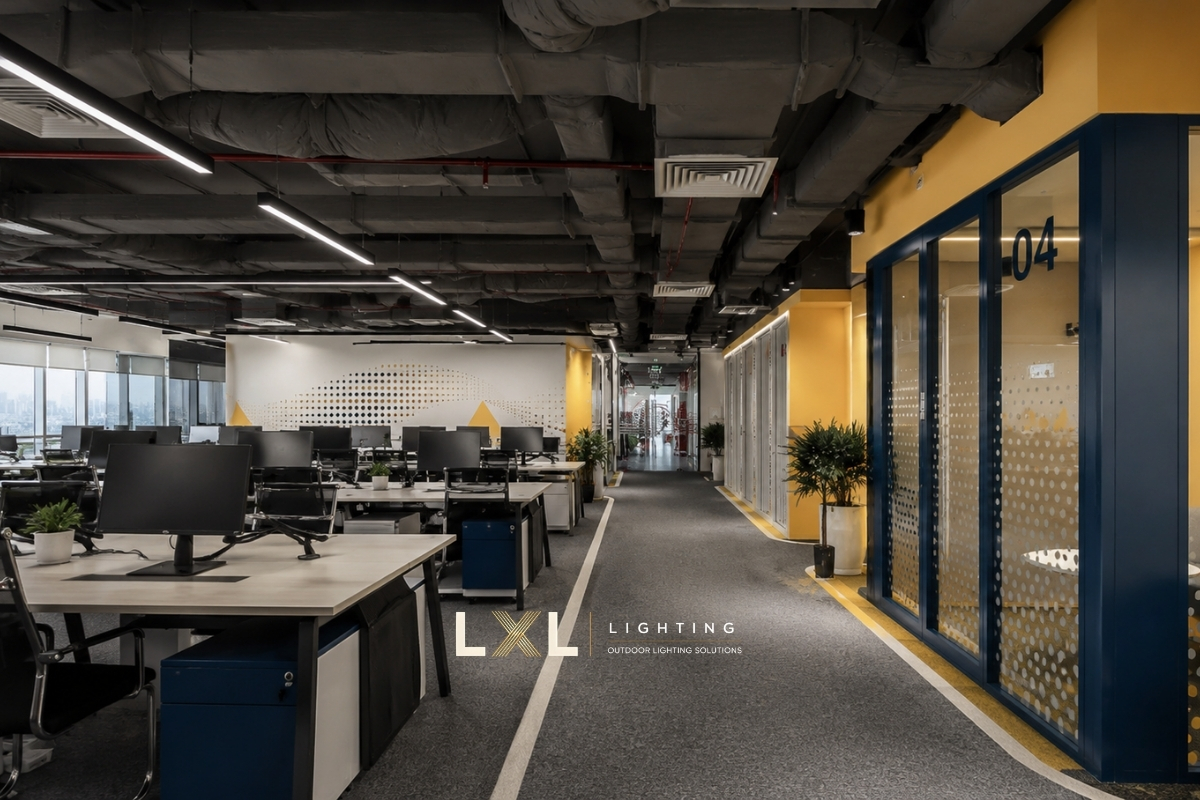

Bản vẽ nội thất là cơ sở xác định vị trí cần chiếu sáng và hình dáng bộ đèn phù hợp.

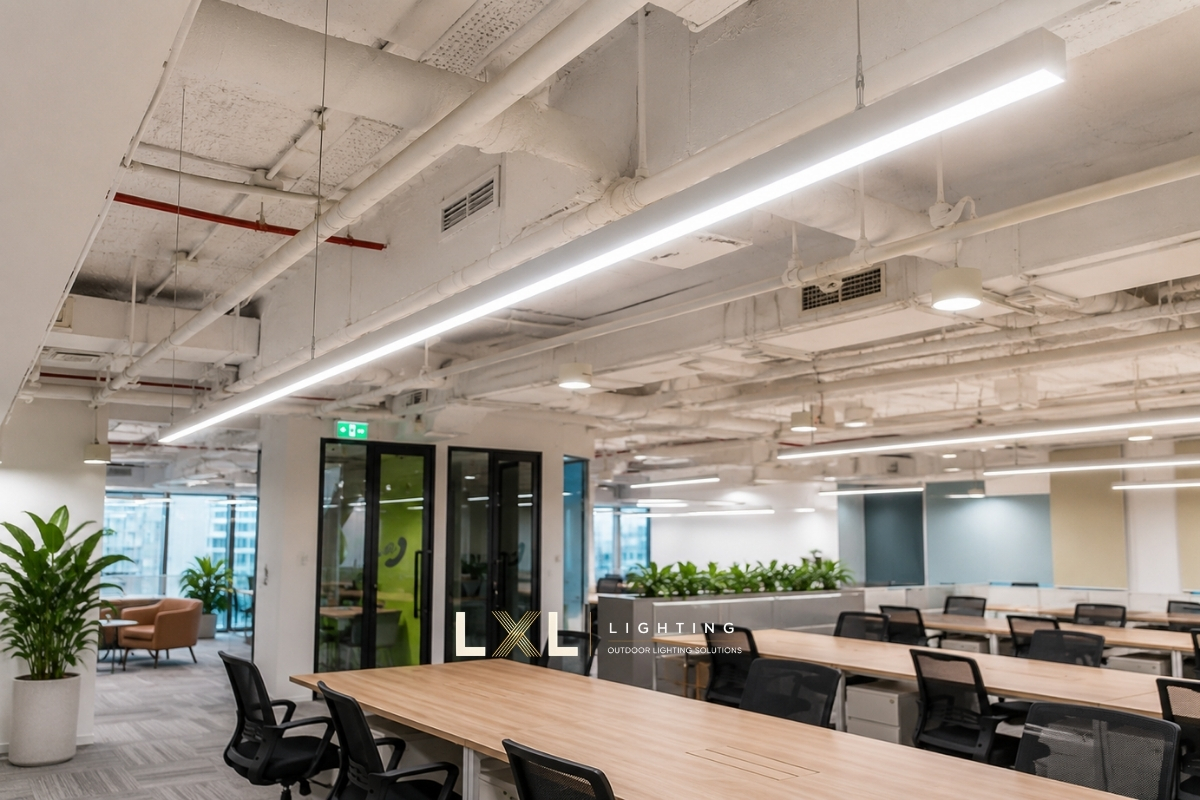

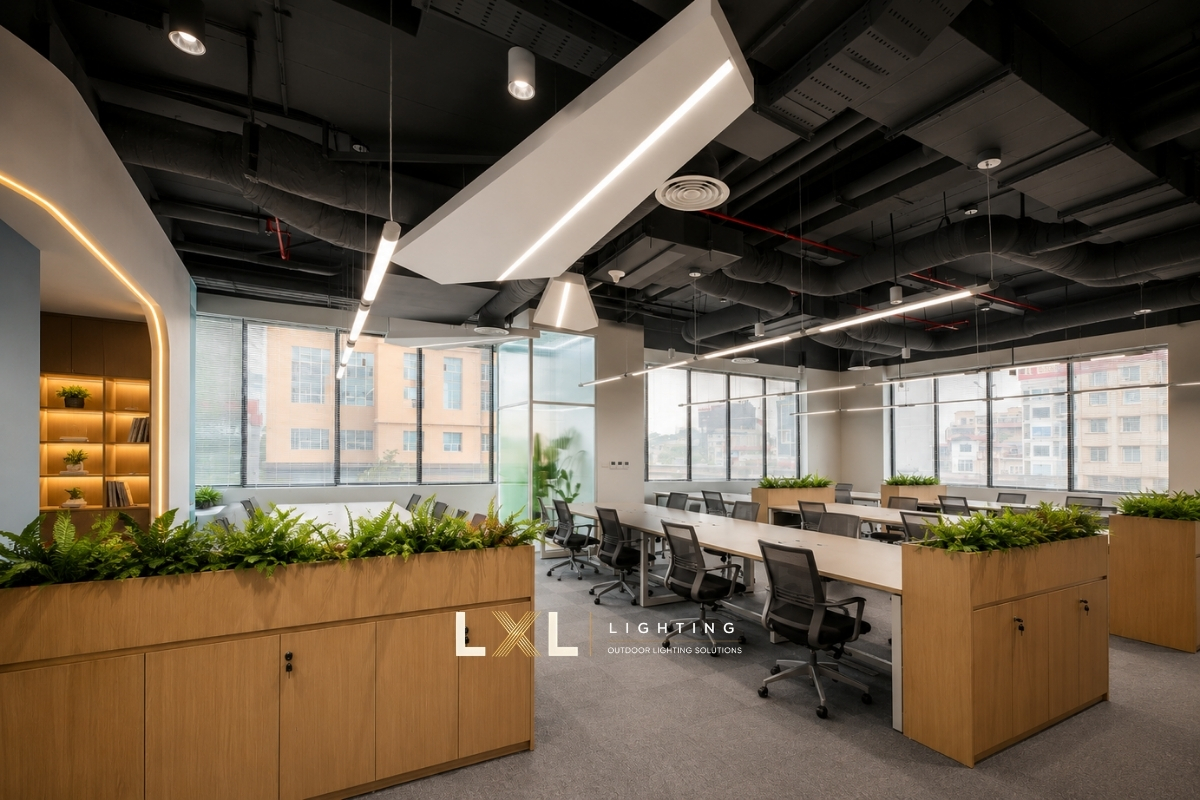

Ví dụ, khu làm việc có dãy bàn dài có thể sử dụng hệ đèn Linear. Phòng họp với bàn bầu dục có thể lựa chọn đèn Oval theo tỷ lệ bàn.

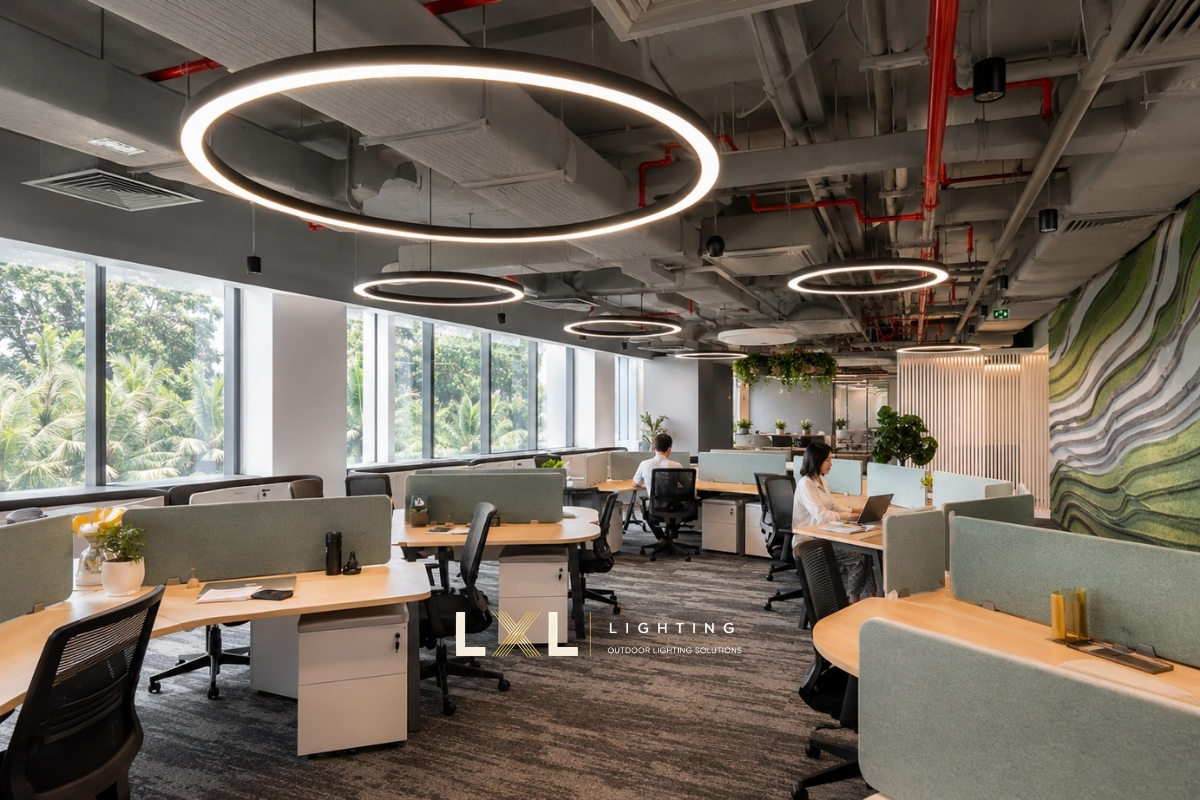

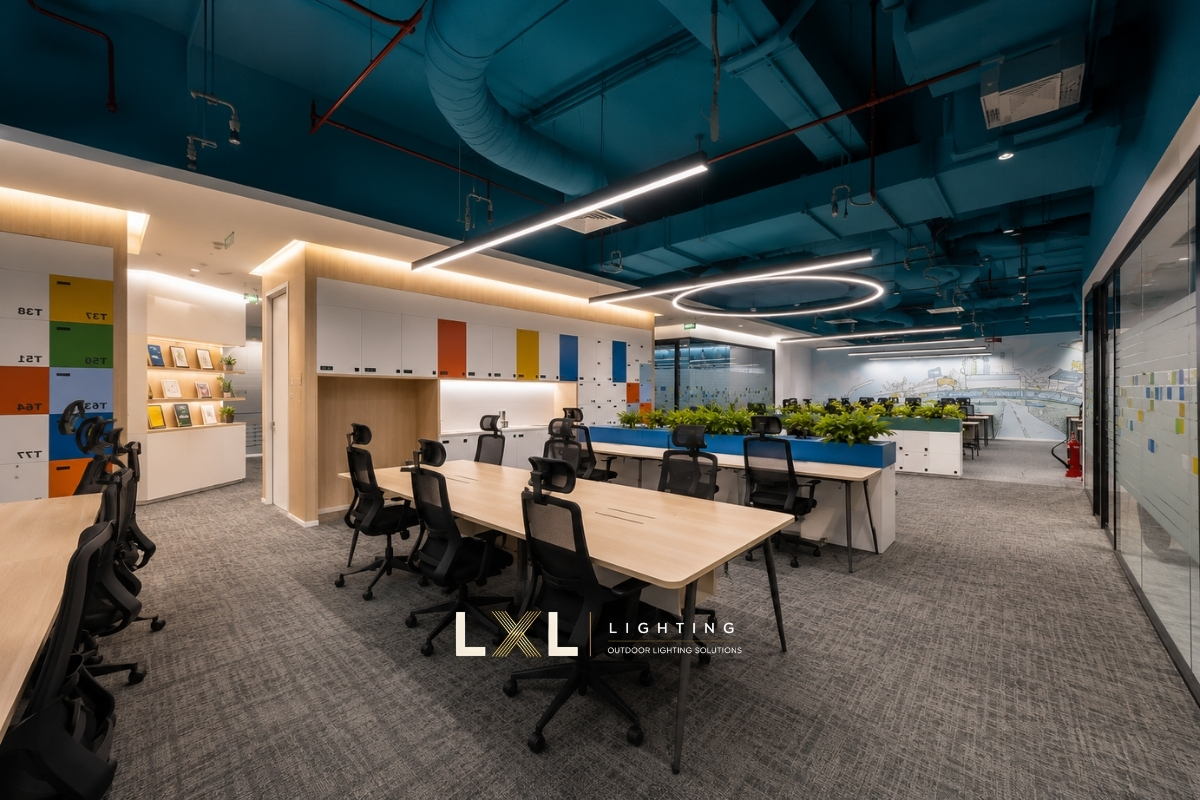

Đối với khu tiếp khách hoặc sảnh, hệ Ring và những đường cong tự do có thể đóng vai trò điểm nhấn kiến trúc.

Tuy nhiên, không nên chỉ đặt đèn theo hình dáng nội thất mà bỏ qua yêu cầu độ rọi, độ chói và khả năng chiếu sáng thực tế.

Khi lập mặt bằng đèn, cần xác định:

• Vị trí từng bộ đèn theo trục hoặc kích thước định vị.

• Mã đèn và số lượng tương ứng.

• Chiều dài, đường kính hoặc kích thước tổng thể.

• Cao độ treo hoặc vị trí lắp âm trần.

• Hướng chiếu sáng và khu vực phục vụ.

Sau đó, chồng bản vẽ bố trí đèn lên mặt bằng nội thất để kiểm tra sự thống nhất giữa hai phương án.

Xem thêm: Từ bố trí nội thất đến bố trí đèn theo bàn và công năng.

3. Bản vẽ sản xuất đèn nhôm profile cần thể hiện những gì?

Bản vẽ mặt bằng giúp xác định bộ đèn nằm ở đâu, còn bản vẽ sản xuất giải thích bộ đèn được chế tạo như thế nào.

Đối với từng mã đèn, nên có bảng hoặc trang chi tiết thể hiện kích thước, tiết diện nhôm và cấu hình kỹ thuật.

Với hệ đèn dài, cần phân biệt tổng chiều dài hoàn thiện với kích thước từng đoạn sản xuất.

Đối với đèn vòng tròn hoặc bầu dục, nên thể hiện rõ cách xác định đường kính và kích thước đo theo cạnh trong, cạnh ngoài hay tim tuyến nhôm.

Những quy ước này giúp tránh sai lệch khi bóc khối lượng và gia công.

4. Bản vẽ đèn nhôm profile uốn cong cần kiểm tra gì?

Đèn uốn cong là nhóm sản phẩm cần dữ liệu hình học chính xác hơn so với đèn thẳng.

Một đường cong trên phối cảnh 3D có thể đẹp về mặt thẩm mỹ nhưng chưa đủ để xác định cách gia công.

Đối với Ring, cần xác định đường kính và tiết diện nhôm. Với Oval, cần thể hiện chiều dài, chiều rộng và hình học các đoạn cong.

Riêng đường cong chữ S hoặc Freeform, kỹ thuật cần xác định hình dạng đường cong, chiều dài thực tế và những vị trí có thể chia module.

File CAD dạng DWG hoặc DXF chứa dữ liệu đường cong có thể hỗ trợ bóc tách và triển khai sản xuất chính xác hơn.

Nếu khách hàng chỉ có PDF hoặc hình ảnh, xưởng vẫn có thể đánh giá sơ bộ. Tuy nhiên, có thể cần dựng lại đường cong và xác nhận bản vẽ kỹ thuật trước khi gia công.

Không phải mọi tiết diện nhôm đều uốn được theo mọi bán kính. Khả năng tạo hình cần được kiểm tra theo từng loại profile.

Tham khảo: Đèn nhôm profile uốn cong theo bản vẽ.

5. Phân biệt kích thước thiết kế và kích thước chế tạo

Một vấn đề quan trọng khi chuyển bản vẽ sang sản xuất là phân biệt kích thước mong muốn sau hoàn thiện với kích thước cần chế tạo thực tế.

Ví dụ, bản vẽ nội thất thể hiện một tuyến đèn dài 2.400mm. Trước khi sản xuất, kỹ thuật cần xác nhận đây là chiều dài của toàn bộ bộ đèn hay khoảng không gian dành cho hệ đèn.

Nếu lắp âm trần, cần kiểm tra thêm kích thước khe chờ, mặt cắt profile và dung sai lắp đặt.

Không nên tự động giảm chiều dài chế tạo vài milimet nếu chưa có thông số kỹ thuật và phương án lắp đặt được thống nhất.

Với hệ đèn có nhiều module, cần xác nhận kích thước từng đoạn, cấu tạo mối nối và chiều dài hoàn thiện sau ghép.

Đối với những đường cong lớn, việc kiểm tra bằng bản vẽ tỷ lệ phù hợp hoặc mẫu định vị có thể giúp hạn chế sai lệch khi lắp đặt.

Tham khảo: Cách đọc bản vẽ trần khi triển khai hệ đèn nhôm profile.

6. Phối hợp bản vẽ đèn với điều hòa, chữa cháy và hệ trần

Một bộ đèn có thể được sản xuất đúng bản vẽ nhưng vẫn gặp khó khăn khi lắp đặt nếu vị trí đã bị chiếm bởi hệ thống kỹ thuật khác.

Vì vậy, mặt bằng bố trí đèn cần được đối chiếu với bản vẽ trần tổng hợp.

Các hạng mục cần kiểm tra gồm đường ống điều hòa, cửa gió, đầu phun chữa cháy, đầu báo, loa, camera, máng cáp và kết cấu treo.

Khi phát hiện xung đột, các bên cần thống nhất phương án điều chỉnh theo yêu cầu kỹ thuật và quy định áp dụng cho công trình.

Không nên tự ý dịch chuyển thiết bị phòng cháy chữa cháy hoặc thay đổi hệ thống cơ điện chỉ để giữ nguyên vị trí đèn.

Đối với đèn thả kích thước lớn, cần kiểm tra tải trọng, điểm neo và khoảng không lắp đặt.

Với đèn âm trần, cần xác nhận rãnh chờ và phương án tiếp cận bộ nguồn để bảo trì.

Xem thêm: Phối hợp vị trí đèn với điều hòa, chữa cháy, loa và camera trên trần.

7. Checklist kiểm tra bản vẽ trước khi gửi xưởng LXL Lighting

Trước khi phát hành hồ sơ sản xuất, KTS hoặc nhà thầu có thể sử dụng bảng kiểm tra sau:

Khi có thay đổi về mặt bằng nội thất hoặc trần, cần kiểm tra ảnh hưởng đến bản vẽ đèn trước khi xác nhận sản xuất.

Với hồ sơ chưa hoàn chỉnh, khách hàng có thể gửi những thông tin hiện có để LXL đánh giá sơ bộ và xác định các dữ liệu cần bổ sung.

Tham khảo: Danh sách kiểm tra bản vẽ thi công đèn nhôm profile trước sản xuất.

8. Câu hỏi thường gặp về bản vẽ thi công đèn nhôm profile

Bản vẽ thi công đèn nhôm profile gồm những gì?

Thường cần mặt bằng bố trí đèn, kích thước, cao độ, bản vẽ chi tiết sản phẩm và thông tin phối hợp với trần, cơ điện.

Không có file CAD có gửi xưởng được không?

Có. Khách hàng có thể gửi PDF, phối cảnh 3D hoặc hình tham khảo để trao đổi sơ bộ.

Đèn uốn cong có bắt buộc phải có DWG không?

Không bắt buộc ngay khi hỏi giá. Tuy nhiên, để xác định đường cong chính xác trước sản xuất, thường cần dữ liệu CAD hoặc bản vẽ kỹ thuật tương đương đã được xác nhận.

Ai chịu trách nhiệm bản vẽ phối hợp cơ điện?

Phụ thuộc tổ chức và hợp đồng dự án. Thông thường cần có sự phối hợp của đơn vị thiết kế, nhà thầu cơ điện và tổng thầu.

Kích thước trên mặt bằng có phải kích thước chế tạo không?

Không nhất thiết. Cần xác nhận quy ước đo, chi tiết lắp đặt và dung sai trước khi phát hành bản vẽ sản xuất.

Có thể thay đổi vị trí đèn sau khi đã gia công không?

Tùy cấu tạo sản phẩm và mức độ thay đổi. Đèn âm trần uốn cong hoặc hệ tuyến dài thường cần đánh giá kỹ trước khi điều chỉnh.

LXL có hỗ trợ kiểm tra bản vẽ trước khi sản xuất không?

Có. LXL tiếp nhận hồ sơ để đánh giá tiết diện nhôm, kích thước, bán kính uốn, phương án chia module và cấu hình gia công.

Kết luận

Bản vẽ thi công đèn nhôm profile là cầu nối giữa ý tưởng nội thất, khả năng sản xuất và điều kiện lắp đặt thực tế. Kiểm tra đầy đủ kích thước, hình dáng, vị trí nguồn, điểm treo và phối hợp cơ điện trước khi gia công giúp hạn chế những thay đổi không cần thiết tại công trình.
