Cần kiểm tra gì trên bản vẽ trước khi sản xuất đèn nhôm profile?

Trả lời nhanh: Trước khi sản xuất đèn nhôm profile theo yêu cầu, cần kiểm tra chín nhóm thông tin: kích thước, hình dáng và bán kính uốn, tiết diện nhôm, màu hoàn thiện, mối nối, điểm treo, bộ nguồn và điều khiển, thông số ánh sáng, mã sản phẩm và số lượng. Hồ sơ chỉ nên được phát hành sản xuất khi các thông số ảnh hưởng trực tiếp đến gia công đã được xác nhận.

Đối với kiến trúc sư, nhà thầu cơ điện và chủ đầu tư, một sai lệch trên bản vẽ có thể khiến toàn bộ hệ đèn không phù hợp với công trình.

Đặc biệt với đèn Ring, Oval hoặc Freeform, việc kiểm tra trước khi cắt và uốn nhôm là bước quan trọng trong quy trình gia công đèn nhôm profile tại LXL Lighting.

1. Checklist 9 nhóm thông tin cần kiểm tra trước sản xuất

Một bộ hồ sơ sản xuất cần thể hiện rõ kích thước, cấu hình kỹ thuật và phương án lắp đặt của từng mã đèn.

Checklist này nên được các bên kiểm tra trước khi xác nhận bản vẽ sản xuất cuối cùng.

Những nội dung chưa thống nhất cần được ghi rõ để bổ sung, tránh đưa thông tin dự kiến thành thông số chính thức.

2. Kiểm tra kích thước tổng thể và dữ liệu đường cong

Kích thước là yếu tố đầu tiên ảnh hưởng đến khả năng gia công và lắp đặt.

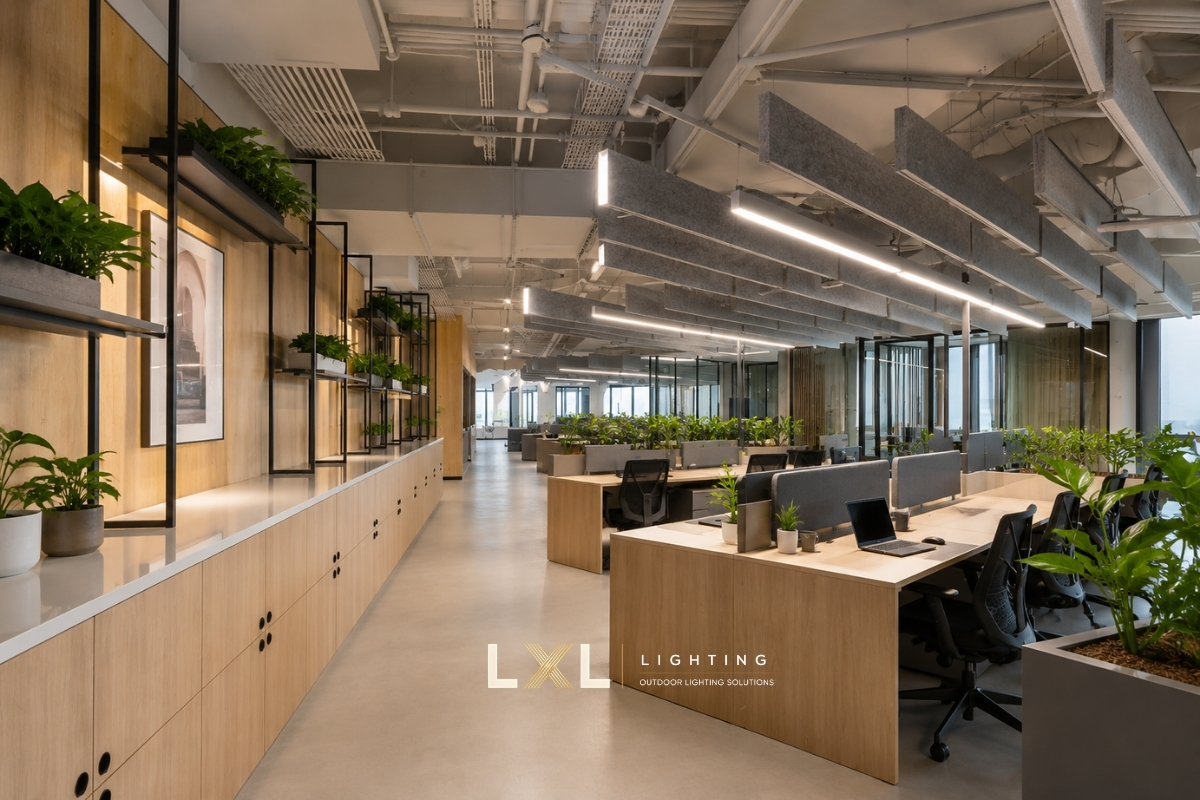

Đối với đèn Linear, cần xác định chiều dài từng đoạn, chiều dài toàn tuyến và vị trí ghép nối.

Với đèn Ring, cần phân biệt đường kính đo theo cạnh trong, cạnh ngoài hay tim tuyến nhôm.

Đối với Oval hoặc Freeform, cần kiểm tra chiều dài, chiều rộng, bán kính và hình dáng đường cong.

Một vấn đề thường gặp là nhầm kích thước thiết kế với kích thước chế tạo.

Ví dụ, khe trần được thiết kế rộng 50mm không đồng nghĩa với việc có thể lắp trực tiếp profile rộng danh nghĩa 50mm. Cần kiểm tra cấu tạo, phụ kiện và dung sai lắp đặt.

Với công trình cải tạo, nên đối chiếu bản vẽ với số đo hiện trường trước khi gia công.

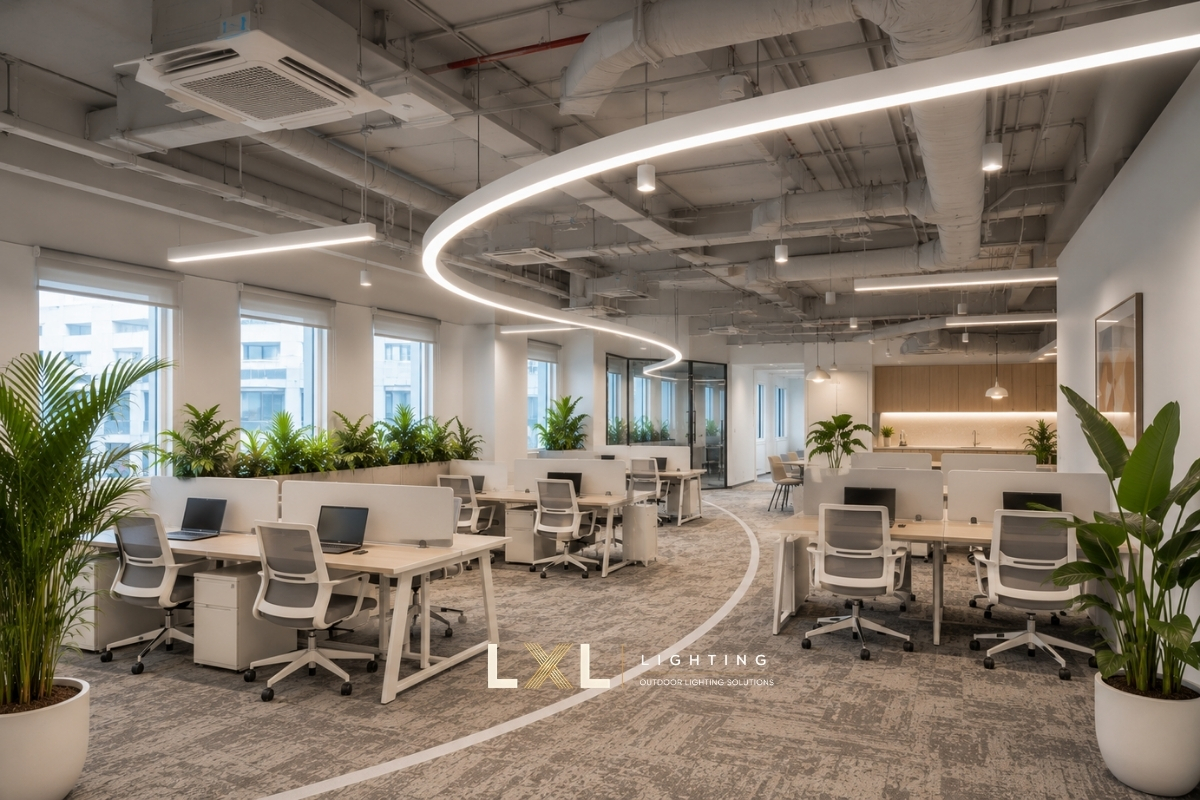

Riêng các tuyến uốn cong, file CAD chứa dữ liệu hình học giúp kỹ thuật xác định đường cong chính xác hơn hình ảnh phối cảnh.

Lưu ý: Bán kính uốn tối thiểu phải được kiểm tra theo từng mã nhôm, không áp dụng một giới hạn chung cho toàn bộ sản phẩm.

3. Kiểm tra tiết diện nhôm và màu hoàn thiện

Tiết diện profile quyết định kích thước thân đèn, phương án tản nhiệt, lắp LED và kết cấu cố định.

Trước khi sản xuất, cần kiểm tra mã nhôm được lựa chọn có phù hợp với hình dáng và vị trí lắp đặt không.

Ví dụ, một tiết diện dùng cho đèn thả không mặc định phù hợp để lắp âm trần.

Tương tự, profile có thể gia công dạng thẳng nhưng cần kiểm tra riêng nếu sử dụng cho đường cong bán kính nhỏ.

Ngoài tiết diện, hồ sơ nên ghi rõ màu hoàn thiện như đen, trắng, xám hoặc màu sơn theo thiết kế.

Với dự án yêu cầu màu riêng, nên có mẫu đối chứng hoặc mã màu được xác nhận.

Nếu cùng một công trình sử dụng nhiều bộ đèn, cần kiểm tra tính thống nhất về màu thân và bề mặt hoàn thiện giữa các mã.

Khách hàng có thể tham khảo thư viện mẫu nhôm profile LXL Lighting để lựa chọn tiết diện trước khi phát hành hồ sơ.

4. Kiểm tra vị trí mối nối, module và điểm treo

Với hệ đèn dài hoặc có hình dáng phức tạp, phương án chia module cần được tính từ giai đoạn thiết kế sản xuất.

Một tuyến Linear dài có thể chia thành nhiều đoạn để thuận tiện vận chuyển.

Đối với Ring hoặc Oval kích thước lớn, việc chia đoạn còn ảnh hưởng đến hình dáng tổng thể và độ liền mạch của đường sáng.

Bản vẽ cần thể hiện số lượng module, vị trí ghép, cấu tạo liên kết và thứ tự lắp đặt khi cần thiết.

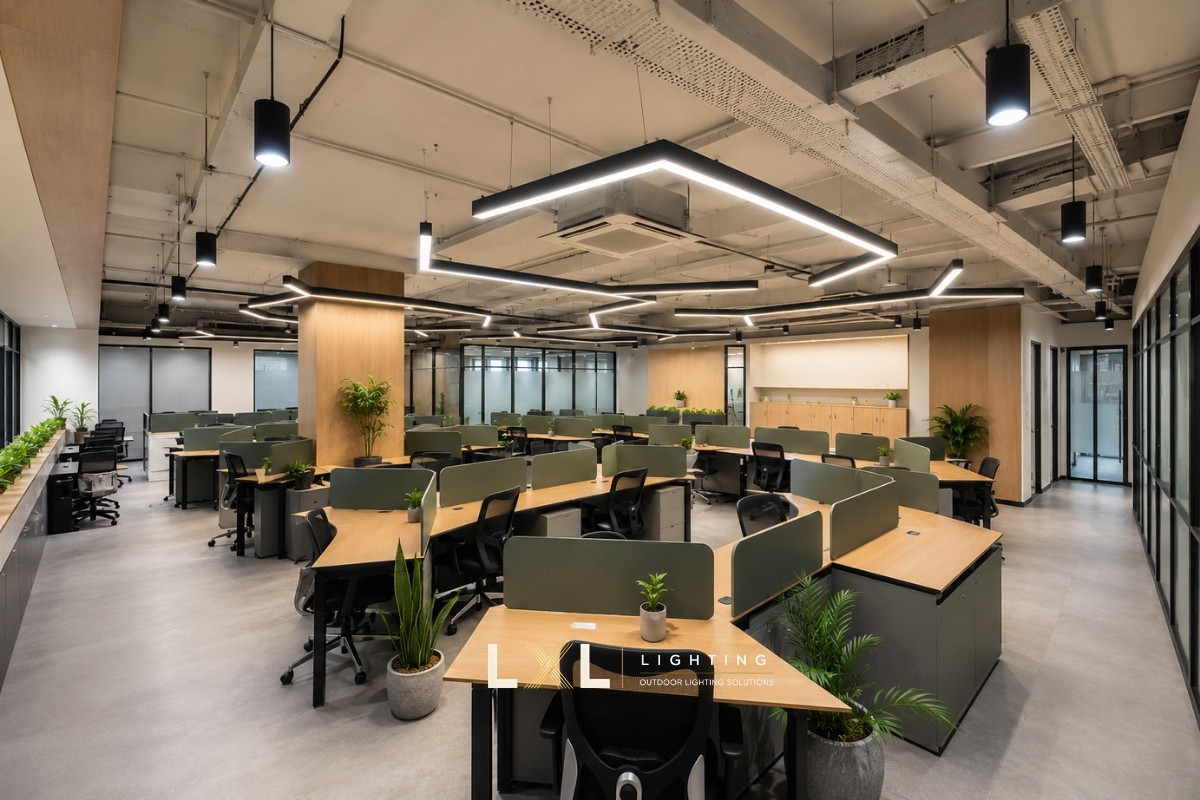

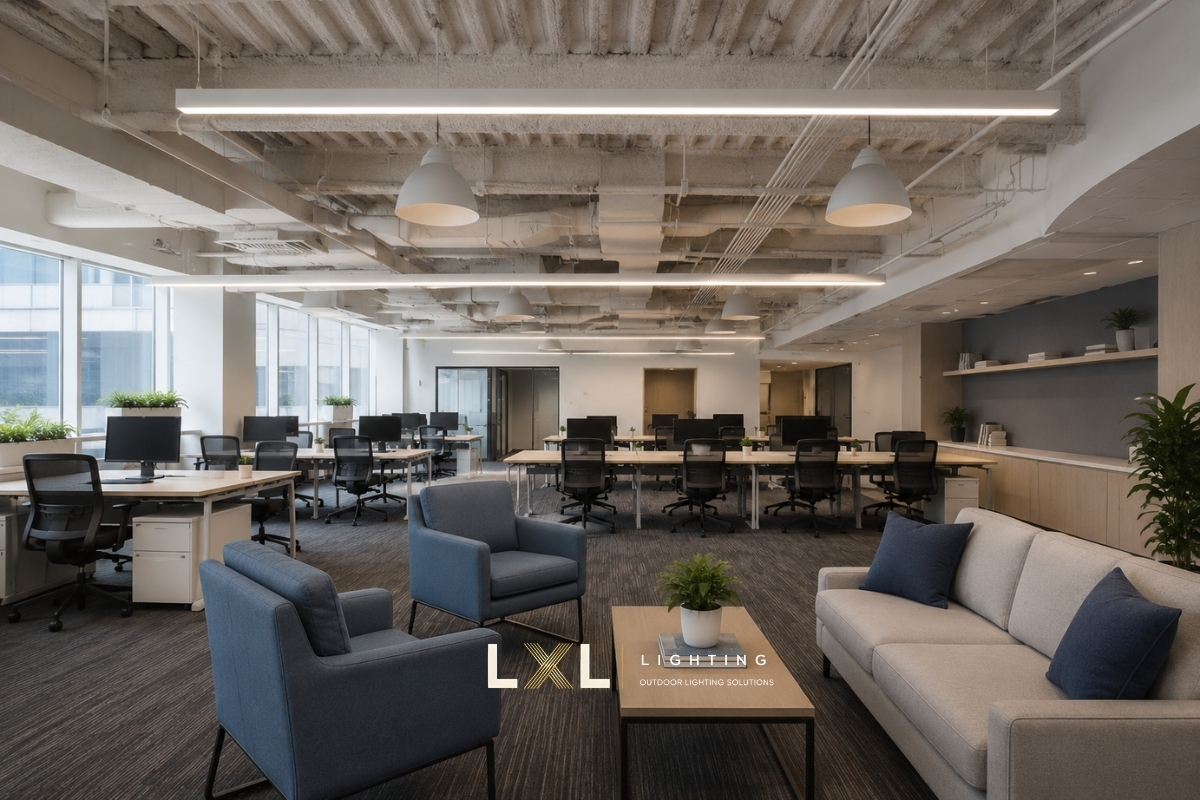

Với đèn thả, phải xác định vị trí điểm treo, cao độ bộ đèn và kết cấu tiếp nhận tải trọng.

Không nên bố trí điểm treo chỉ dựa trên yếu tố thẩm mỹ. Khoảng cách và số lượng điểm treo cần được kiểm tra theo cấu tạo, tải trọng và điều kiện công trình.

Đối với đèn âm trần, cần kiểm tra phương án cố định với hệ trần và khả năng tiếp cận các phụ kiện kỹ thuật.

Các hạng mục liên quan đến an toàn kết cấu phải được đơn vị có chuyên môn xác nhận trước thi công.

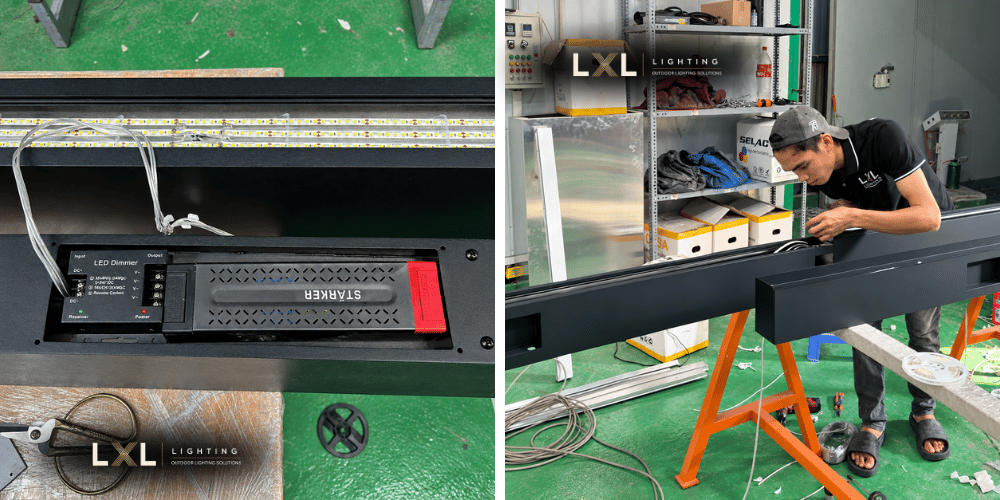

5. Kiểm tra bộ nguồn, cấp điện và cấu hình ánh sáng

Một bộ đèn đúng kích thước vẫn có thể không đáp ứng yêu cầu nếu cấu hình điện và ánh sáng chưa được xác định.

Trước khi sản xuất, cần kiểm tra:

• Điện áp sử dụng và công suất LED.

• Công suất, chủng loại bộ nguồn.

• Nhiệt độ màu như 3000K hoặc 4000K.

• Chỉ số hoàn màu CRI ≥80 hoặc ≥90 theo yêu cầu.

• Quang thông và phân bố ánh sáng nếu có chỉ tiêu thiết kế.

• Phương án bật tắt, chia nhóm và điều chỉnh độ sáng.

• Vị trí cấp điện, bộ nguồn và khả năng bảo trì.

Với tuyến LED điện áp thấp chạy dài, cần xem xét chiều dài dây, tiết diện dây và phương án cấp nguồn để hạn chế sụt áp.

Nếu dự án sử dụng DALI hoặc 0–10V, cần lựa chọn bộ nguồn và thiết bị điều khiển tương thích.

Việc xác định yêu cầu điều khiển ngay từ bản vẽ giúp hạn chế thay đổi linh kiện khi sản phẩm đã hoàn thiện.

Tham khảo: Đặt bộ nguồn ở đâu để hệ đèn dễ kiểm tra và bảo trì?.

6. Phối hợp bản vẽ sản xuất với điều kiện công trình

Trước khi phát lệnh sản xuất, cần đối chiếu bản vẽ đèn với mặt bằng trần và hệ thống cơ điện.

Các vị trí có nguy cơ xung đột gồm cửa gió điều hòa, đầu phun chữa cháy, loa, camera, máng cáp và cửa thăm trần.

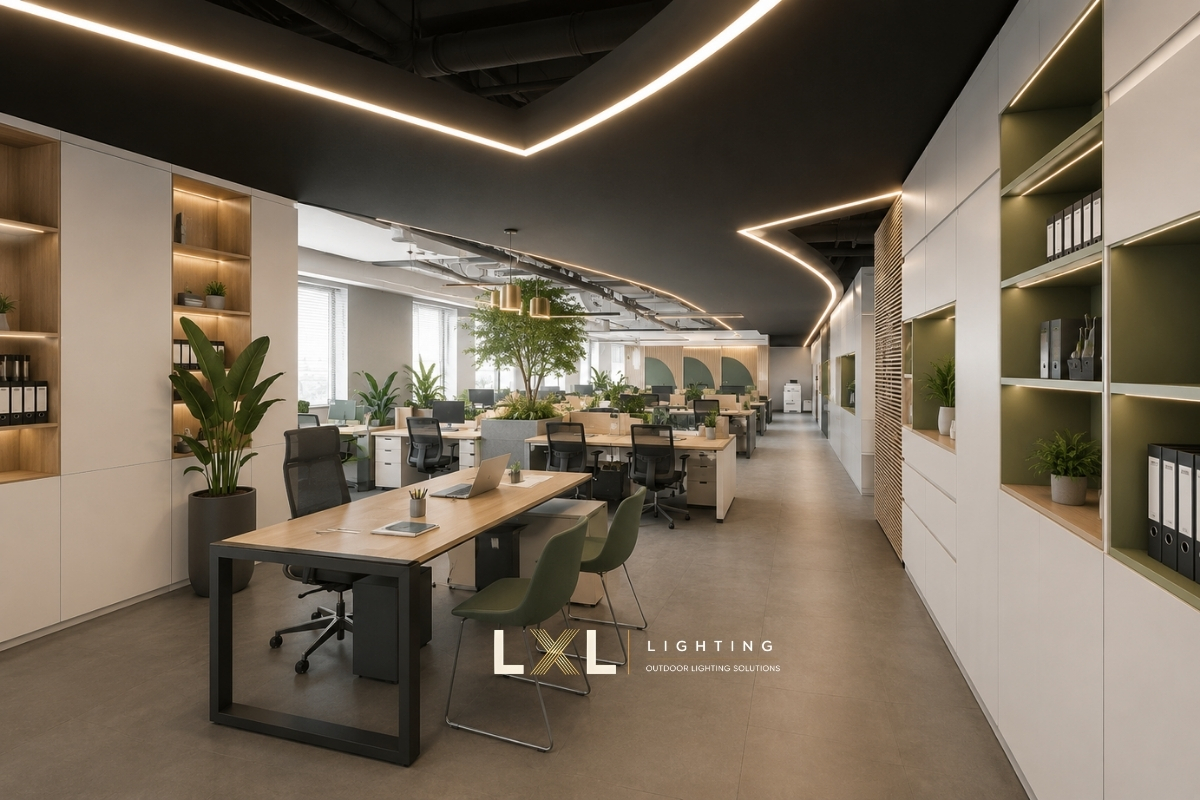

Đối với đèn âm trần, cần kiểm tra chiều rộng khe, chiều sâu lắp đặt và khoảng không phía trên trần.

Với đèn thả, cần xác nhận cao độ đáy đèn, vị trí cấp nguồn và điểm neo vào kết cấu phù hợp.

Nếu công trình sử dụng trần lam gỗ, trần kim loại hoặc trần tiêu âm, phương án lắp đặt cũng cần được kiểm tra theo vật liệu thực tế.

Một bản vẽ sản xuất đúng kích thước nhưng chưa phối hợp với điều kiện trần có thể dẫn đến khó khăn khi lắp đặt.

Vì vậy, bản vẽ đèn chỉ nên được chốt sau khi những xung đột ảnh hưởng trực tiếp đến vị trí và kết cấu bộ đèn đã được xử lý.

Xem thêm: Cách đọc bản vẽ trần khi triển khai hệ đèn nhôm profile.

7. Quy trình xác nhận bản vẽ trước khi phát lệnh sản xuất

Việc kiểm tra bản vẽ cần có sự phối hợp giữa đơn vị thiết kế, nhà thầu và xưởng gia công.

Trách nhiệm cụ thể được phân chia theo hợp đồng từng dự án.

Trước khi gia công, nên phát hành bảng xác nhận tổng hợp gồm mã đèn, kích thước, số lượng, màu thân, cấu hình LED, bộ nguồn và phiên bản bản vẽ.

Nếu có thay đổi sau khi đã duyệt, cần thông báo bằng văn bản để xưởng kiểm tra mức độ ảnh hưởng đến vật tư, chi phí và tiến độ.

Đặc biệt với đèn uốn cong, thay đổi nhỏ về hình dáng có thể ảnh hưởng đến toàn bộ phương án tạo hình.

Đối với đơn hàng số lượng lớn, nên xem xét duyệt mẫu trước khi sản xuất hàng loạt theo điều kiện đã thống nhất.

8. Câu hỏi thường gặp về kiểm tra bản vẽ đèn nhôm profile

Cần kiểm tra gì trước khi sản xuất đèn nhôm profile?

Cần xác nhận chín nhóm gồm kích thước, hình dáng, tiết diện, màu sơn, mối nối, điểm treo, nguồn điện, ánh sáng và mã số lượng.

Bản vẽ CAD có bắt buộc không?

Không bắt buộc khi trao đổi sơ bộ. Tuy nhiên, file CAD hoặc dữ liệu kỹ thuật tương đương giúp xác nhận kích thước và đường cong trước sản xuất chính xác hơn.

Ai chịu trách nhiệm duyệt bản vẽ sản xuất?

Tùy hợp đồng và tổ chức dự án. Các bên thiết kế, nhà thầu và xưởng cần xác nhận phần thông tin thuộc phạm vi trách nhiệm của mình.

Có thể sửa bản vẽ sau khi đã phát lệnh sản xuất không?

Có thể đề nghị thay đổi nhưng cần kiểm tra công đoạn đã thực hiện, vật tư và những ảnh hưởng phát sinh trước khi xác nhận.

Đèn Ring và Oval cần kiểm tra thêm gì?

Cần kiểm tra đường kính, tỷ lệ hình dáng, bán kính uốn, mối nối, điểm treo và phương án chia module.

Có cần duyệt mẫu trước sản xuất hàng loạt không?

Nên thực hiện với những đơn hàng có yêu cầu đặc biệt về màu sơn, ánh sáng, hình dáng hoặc độ đồng bộ.

LXL Lighting có hỗ trợ kiểm tra hồ sơ trước khi gia công không?

Có. LXL tiếp nhận bản vẽ để kiểm tra tiết diện, kích thước, đường cong, phương án chia module và cấu hình sản xuất.

Kết luận

Kiểm tra bản vẽ trước khi sản xuất đèn nhôm profile là bước giúp hạn chế sai lệch về kích thước, hình dáng, cấu hình ánh sáng và phương án lắp đặt.

Với những sản phẩm gia công theo yêu cầu, đặc biệt là Ring, Oval và Freeform, việc thống nhất dữ liệu kỹ thuật trước khi cắt hoặc uốn nhôm có vai trò quan trọng đối với chất lượng thành phẩm.

Tìm hiểu tổng quan: đèn LED thanh nhôm profile.

Bạn có bản vẽ cần kiểm tra trước khi sản xuất? Gửi CAD/PDF/3D, kích thước, danh sách đèn và yêu cầu kỹ thuật để LXL Lighting hỗ trợ đánh giá khả năng gia công, phương án chia module và báo giá theo dự án.
