Phối Hợp Vị Trí Đèn Với Điều Hòa, Chữa Cháy, Loa Và Camera Trên Trần

Trả lời nhanh: Đèn và các hệ cơ điện phải được rà chung trên một bản vẽ trần tổng hợp trước khi thi công. Thứ tự ưu tiên khi trùng chỗ: chữa cháy đứng đầu (quy định pháp lý), điều hòa thứ hai (sửa được nhưng đắt), loa/camera thứ ba (dễ dịch), đèn linh hoạt nhất — nên chủ động né từ bản vẽ.

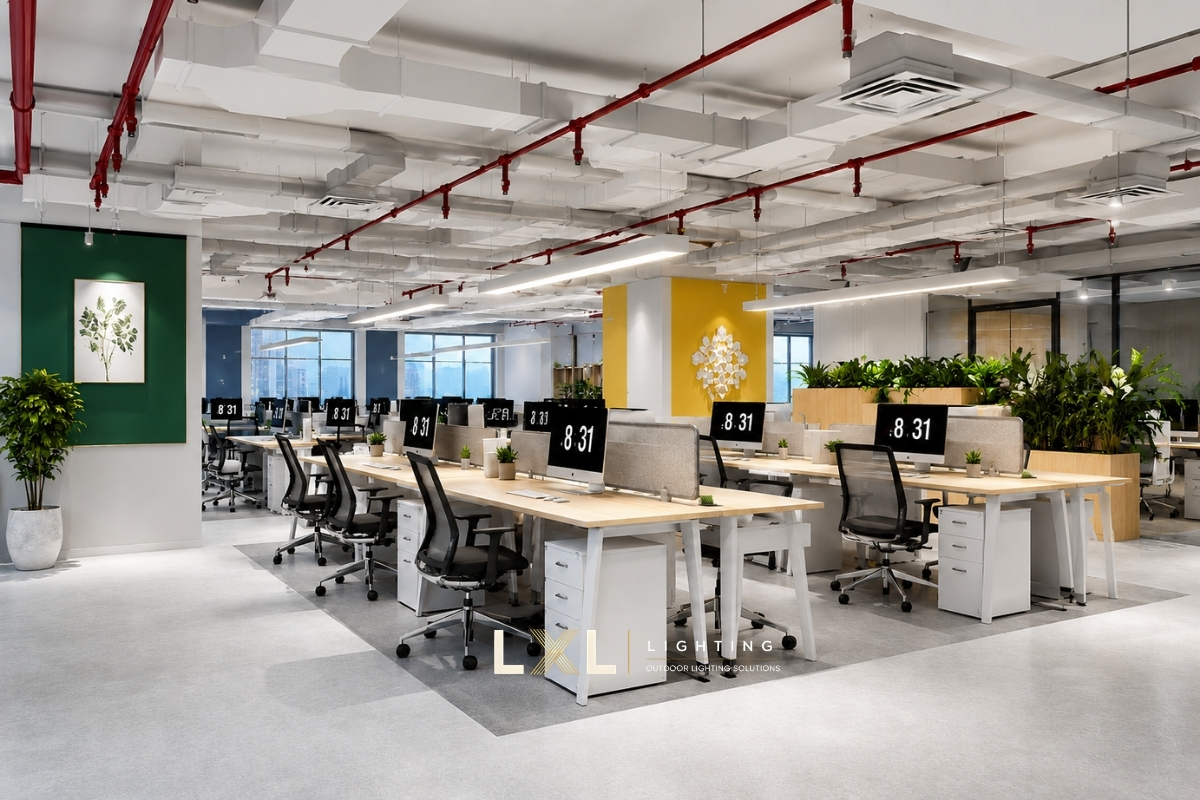

Trần văn phòng là bất động sản chật chội: điều hòa muốn thổi, chữa cháy muốn phun, loa muốn phát, camera muốn nhìn, đèn muốn sáng — tất cả trên cùng vài chục centimet chiều dày. Không có bản vẽ trọng tài, các hệ sẽ "giành đất" tại công trường, nơi mọi giải pháp đều đắt và xấu.

Thứ Tự Ưu Tiên Khi Xung Đột

Bản vẽ trần tổng hợp (combined ceiling plan) là nơi duy nhất mọi hệ cùng hiện diện, xung đột lộ ra bằng mắt thường. Chi phí bỏ qua bước này tuân theo quy luật nhân: phát hiện trên bản vẽ sửa bằng một buổi họp; phát hiện khi đã lắp sửa bằng tiền của hệ đến sau; phát hiện khi nghiệm thu PCCC sửa bằng tiền của tất cả cộng tiến độ bàn giao.

Từng Cặp Xung Đột Cụ Thể

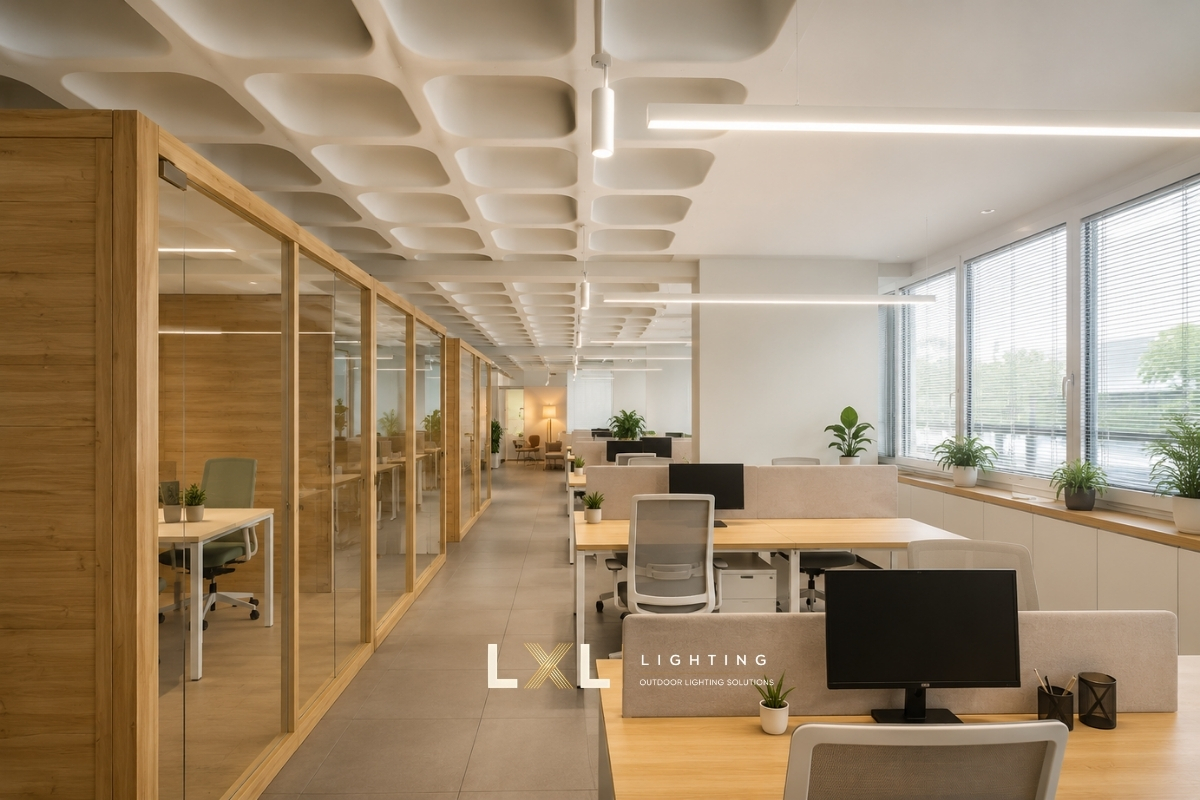

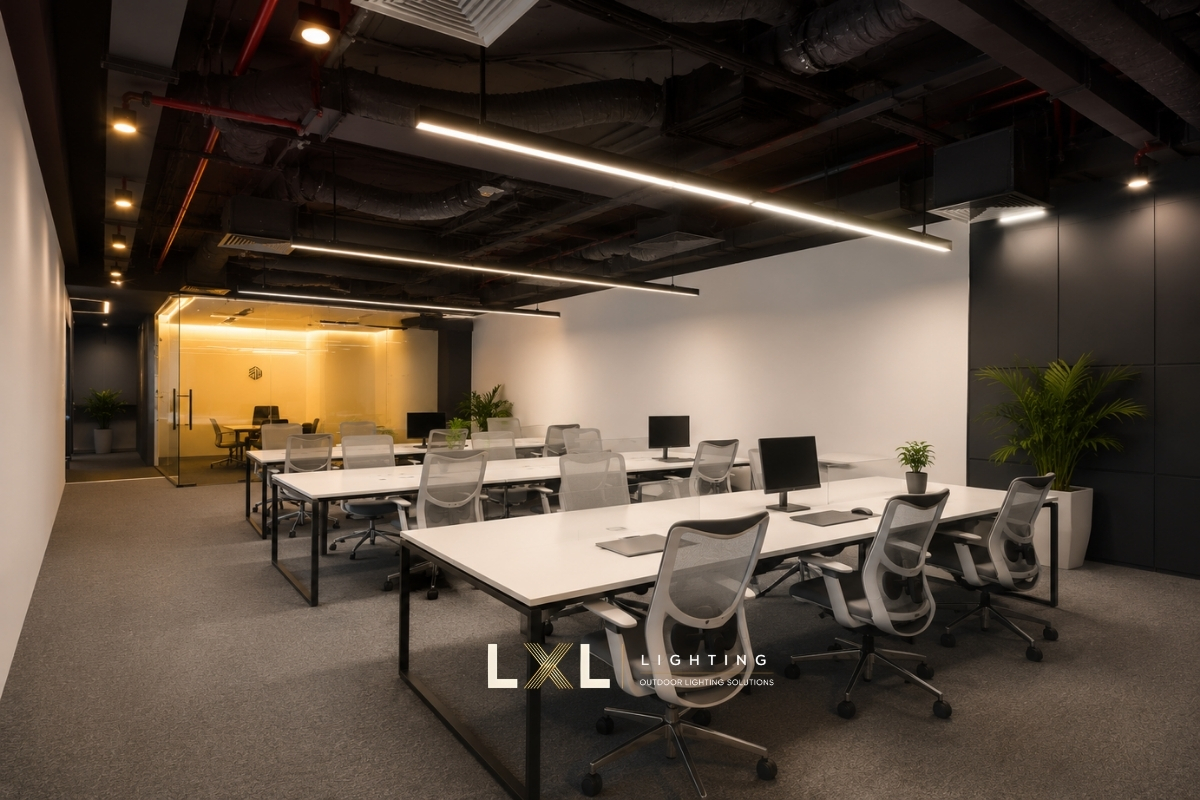

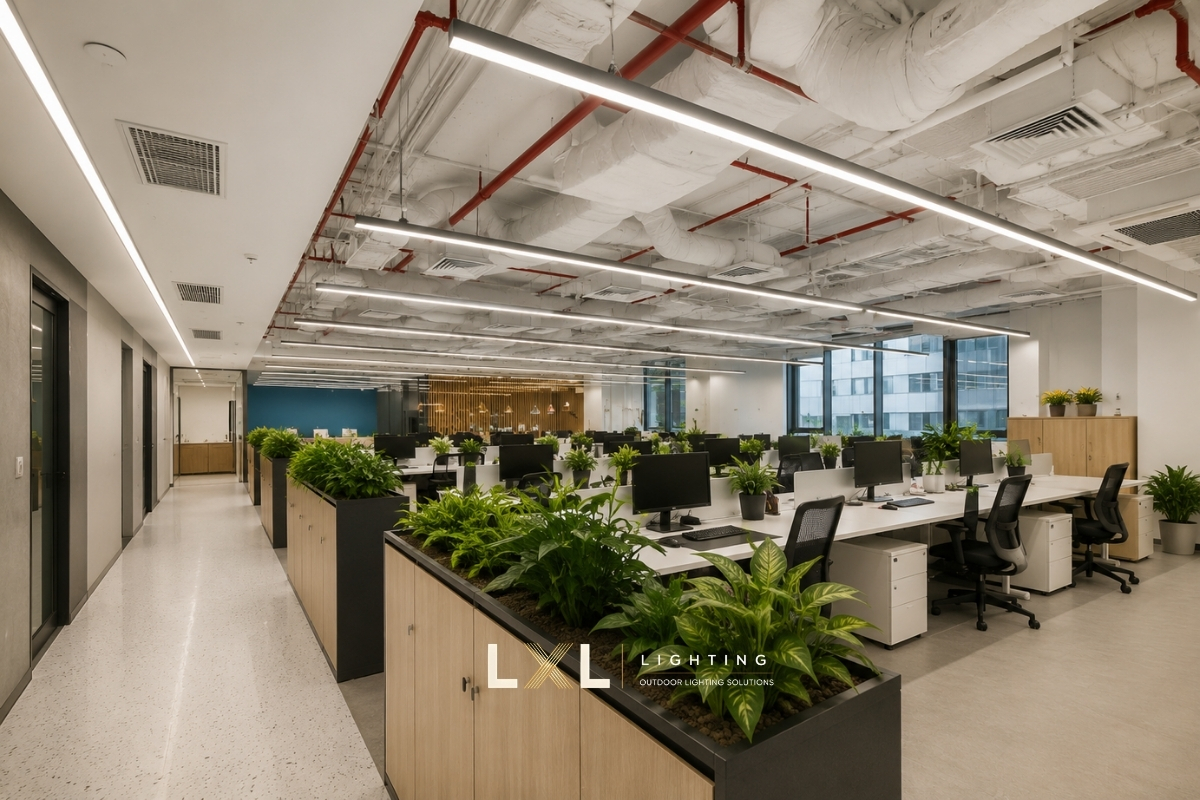

Điều hòa: tuyến đèn Linear và dãy cửa gió nên chạy song song, so le nhau thay vì cắt ngang; ống gió lớn có thể "ăn" mất chiều sâu cần cho đèn âm trần — kiểm trên mặt cắt; đèn thả ngay trước miệng thổi rung nhẹ liên tục theo luồng gió, nên dịch đèn hoặc đổi hướng cánh gió từ bản vẽ.

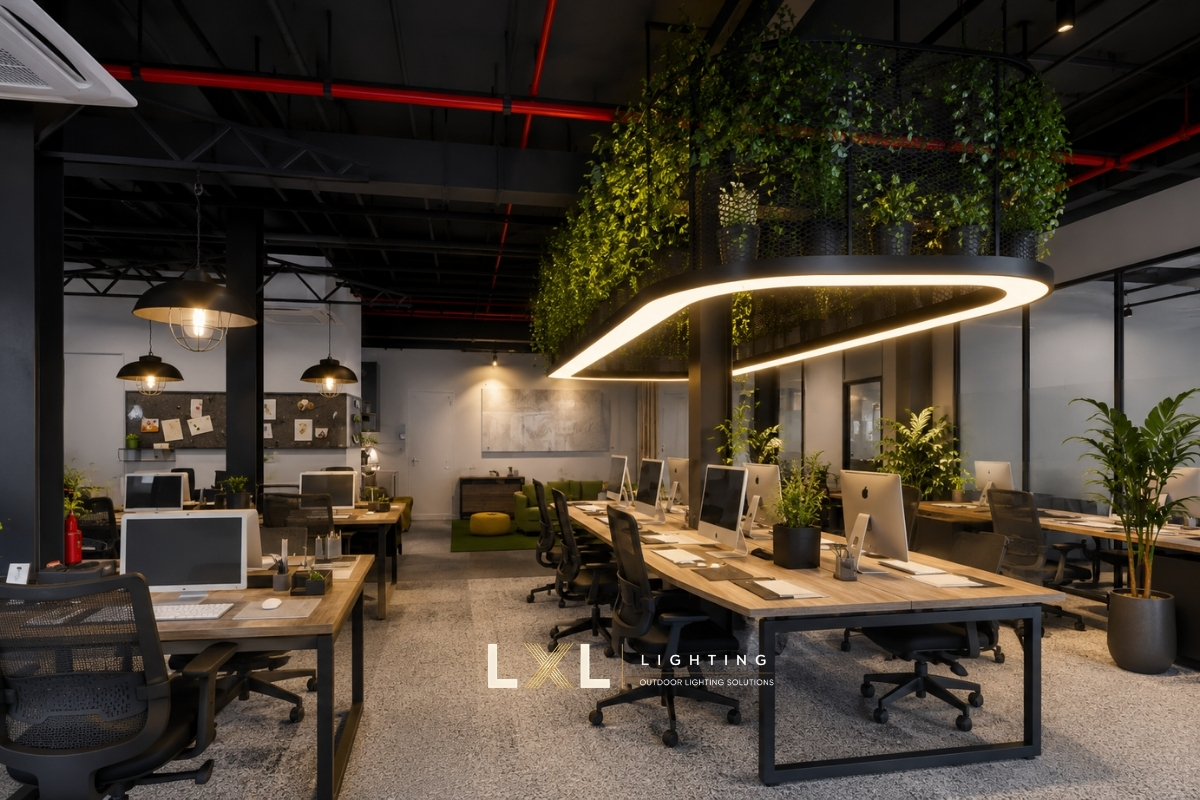

Chữa cháy: nguyên tắc duy nhất — chữa cháy không nhường ai. Bộ đèn hình học lớn (Ring, Oval trên 1m) cần kiểm không nằm dưới đầu phun; tuyến đèn âm trần chạy dài cần rà không khoét rãnh qua vị trí chờ đầu phun.

Loa & camera: giữ khoảng cách tối thiểu để không che vùng phủ âm và không chắn góc nhìn camera; về thẩm mỹ, nên kéo loa thẳng hàng hoặc đối xứng với tuyến đèn thay vì lệch lửng lơ.

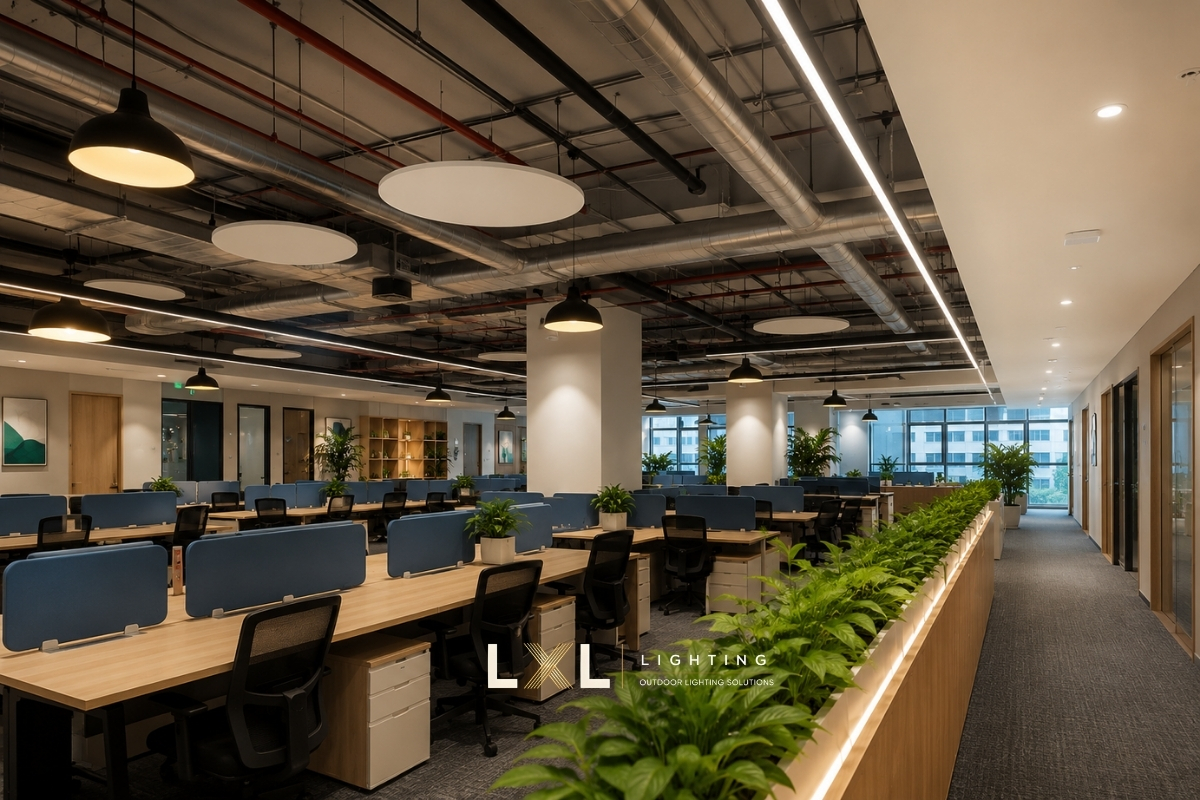

Điểm treo đèn: ty treo đi từ kết cấu xuyên qua tầng trần kỹ thuật — đúng tầng có ống gió, máng cáp đang chạy. Cần chốt tọa độ ty treo không trùng đường ống, bám kết cấu thật (không bám ống của hệ khác), và với trần kín, điểm chờ treo phải xong trước khi đóng trần.

Quy trình rà soát 4 bước: gom file các đơn vị nộp cùng phiên bản, cùng hệ trục → chồng và đánh dấu mọi điểm giao → họp phân xử theo bảng ưu tiên, ghi biên bản → phát hành bản tổng hợp chốt làm căn cứ thi công.

Lỗi Thường Gặp

• Mỗi hệ thi công theo bản vẽ riêng, không ai chồng file.

• Đèn sản xuất xong mới rà chữa cháy — bộ đèn đẹp nhất nằm dưới đầu phun.

• Tuyến đèn cắt vuông góc dãy cửa gió.

• Ty treo đèn "tính sau" — đến nơi thì ống gió đã chiếm hết đường xuống.

• Không ghi biên bản phân xử — hai tuần sau các bên nhớ mỗi người một kiểu.

Câu Hỏi Thường Gặp

Ai chịu trách nhiệm chủ trì bản vẽ phối hợp trần? Thông lệ là tổng thầu hoặc đơn vị cơ điện. Dự án không có tổng thầu, chủ đầu tư nên chỉ định đích danh một bên chủ trì — bản phối hợp "của chung" không ai làm là bản không tồn tại.

Đèn có bao giờ được ưu tiên hơn điều hòa không? Có, ở các vị trí điểm nhấn quan trọng — với điều kiện đàm phán ở giai đoạn bản vẽ, khi dịch một cửa gió chỉ là sửa file. Sau khi ống đã lắp, cán cân đổi chiều hoàn toàn.

Phát hiện đèn trùng đầu phun khi đèn đã sản xuất, xử lý sao? Không được che đầu phun. Ba đường: dịch vị trí treo nếu sơ đồ cho phép, làm việc với đơn vị PCCC về phương án dịch đầu phun, hoặc điều chỉnh kết cấu treo. Mọi phương án đều đắt hơn một vòng rà bản vẽ.

Kết Luận

Trần đẹp là trần có trọng tài: bản vẽ tổng hợp, bảng ưu tiên rõ ràng, biên bản phân xử. Gửi bộ bản vẽ các hệ để LXL Lighting rà xung đột và xuất bảng tọa độ điểm chờ
