Cách Đọc Bản Vẽ Trần Khi Triển Khai Đèn Nhôm Profile

Cách đọc bản vẽ trần để triển khai đèn nhôm profile đúng kỹ thuật? Trước khi sản xuất, cần kiểm tra sáu nhóm thông tin: hệ trục và kích thước, cao độ trần, vật liệu, vị trí thiết bị cơ điện, khe âm và hình dáng đường cong. Những dữ liệu này giúp xác định đúng tiết diện nhôm, kích thước chế tạo, phương án treo và vị trí cấp nguồn.

Đối với KTS, nhà thầu cơ điện và chủ đầu tư, bản vẽ trần là một trong những tài liệu quan trọng khi đặt gia công đèn nhôm profile. Nếu hồ sơ thiếu cao độ, mặt cắt hoặc thông tin phối hợp kỹ thuật, sản phẩm có thể không phù hợp với điều kiện lắp đặt dù được sản xuất đúng kích thước đã cung cấp.

Tại LXL Lighting, bản vẽ trần và hồ sơ CAD/PDF/3D là dữ liệu đầu vào để kiểm tra khả năng gia công đèn nhôm profile theo yêu cầu công trình.

1. Bản vẽ trần là gì và cần đọc những thông tin nào?

Bản vẽ trần, thường gọi là mặt bằng trần phản chiếu (RCP), thể hiện cách bố trí các thành phần trên trần khi nhìn từ dưới lên.

Đây là cơ sở để xác định vị trí đèn, cao độ, vật liệu hoàn thiện và mối quan hệ với các thiết bị kỹ thuật.

Khi triển khai đèn nhôm profile, không nhất thiết phải đọc toàn bộ thông tin kiến trúc. Tuy nhiên, cần kiểm tra sáu nội dung sau:

Sáu nhóm này cần được đối chiếu với mặt bằng nội thất và điều kiện thi công thực tế trước khi duyệt bản vẽ sản xuất.

2. Cách đọc hệ trục và kích thước định vị đèn

Hệ trục giúp xác định vị trí chính xác của đèn trên mặt bằng.

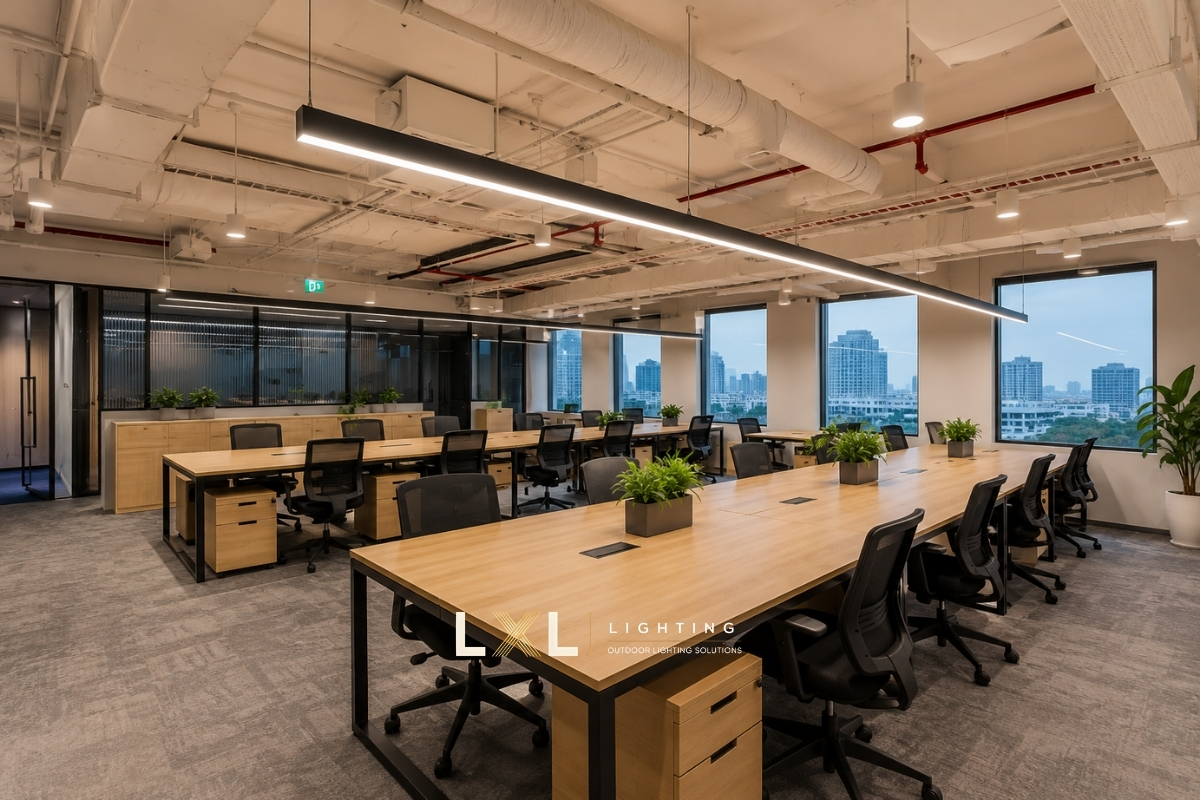

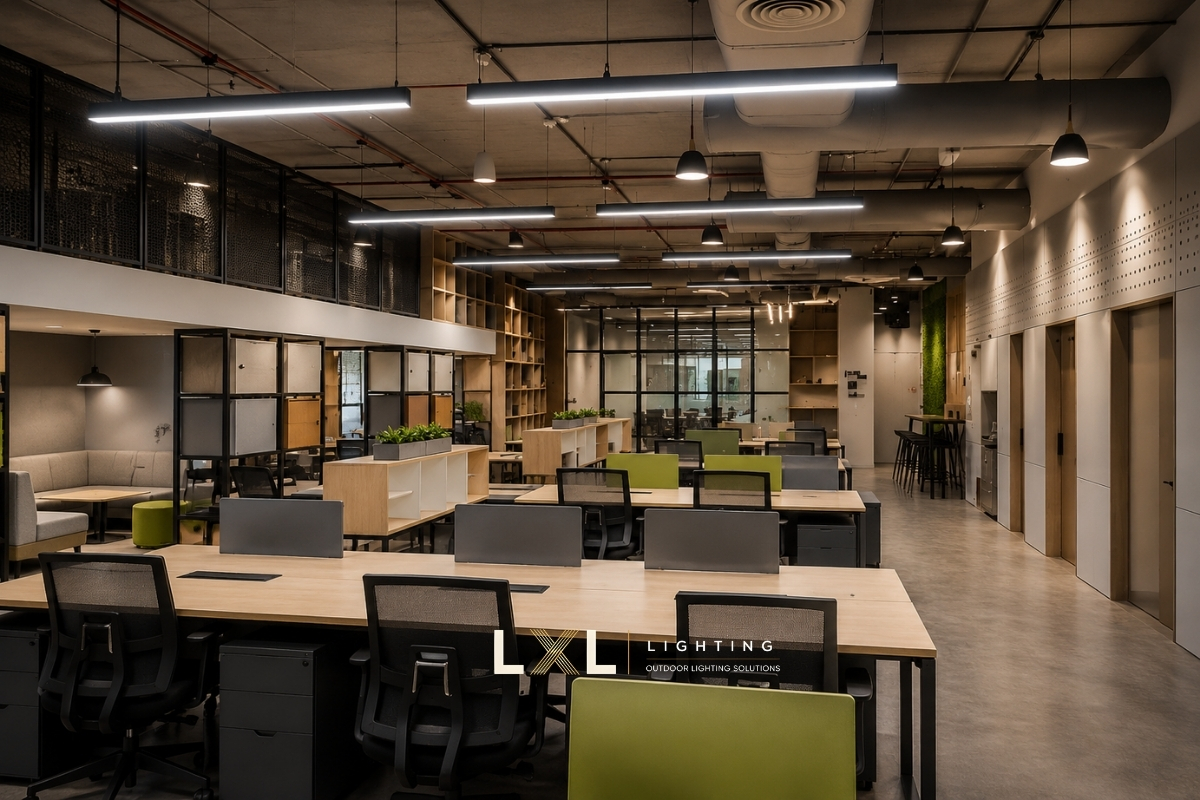

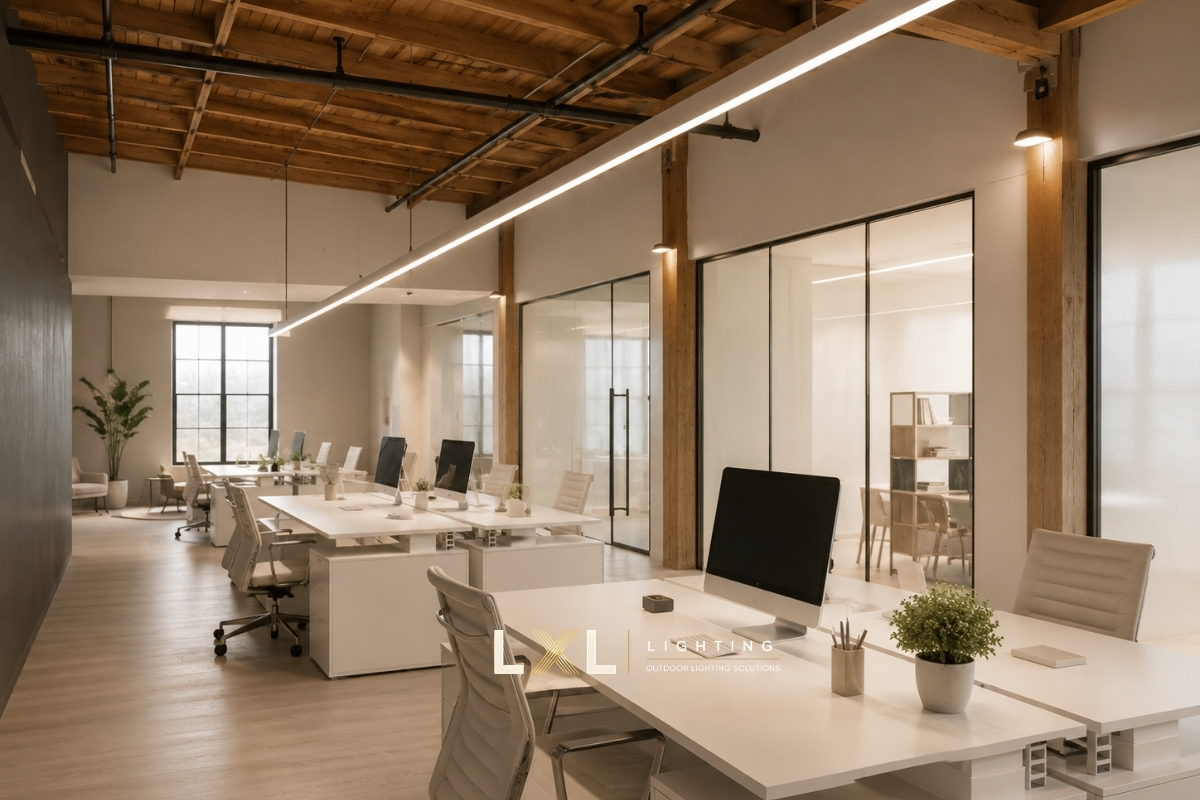

Đối với một tuyến Linear, cần đọc khoảng cách từ tim đèn đến trục kết cấu hoặc những mốc định vị đã được thiết kế xác nhận.

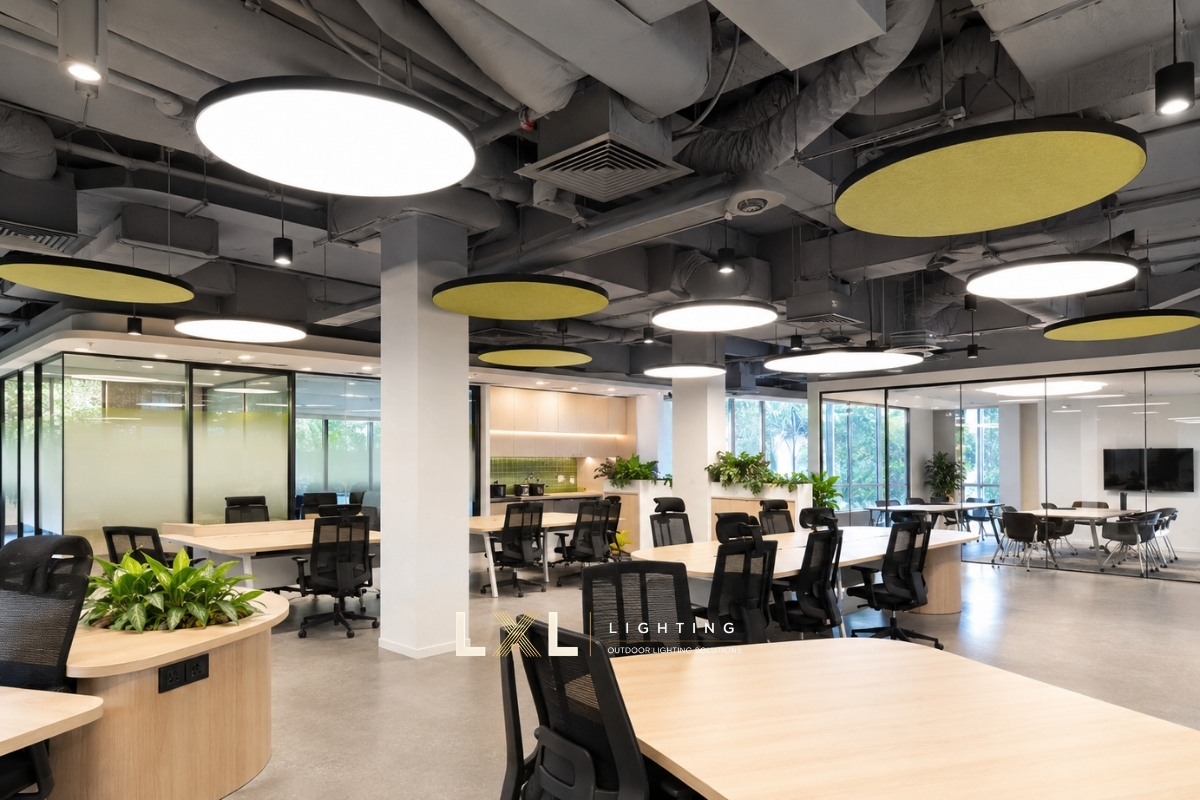

Với đèn Ring, Oval hoặc đèn thả hình học, cần xác định tâm bộ đèn so với hệ trục và các thành phần nội thất bên dưới.

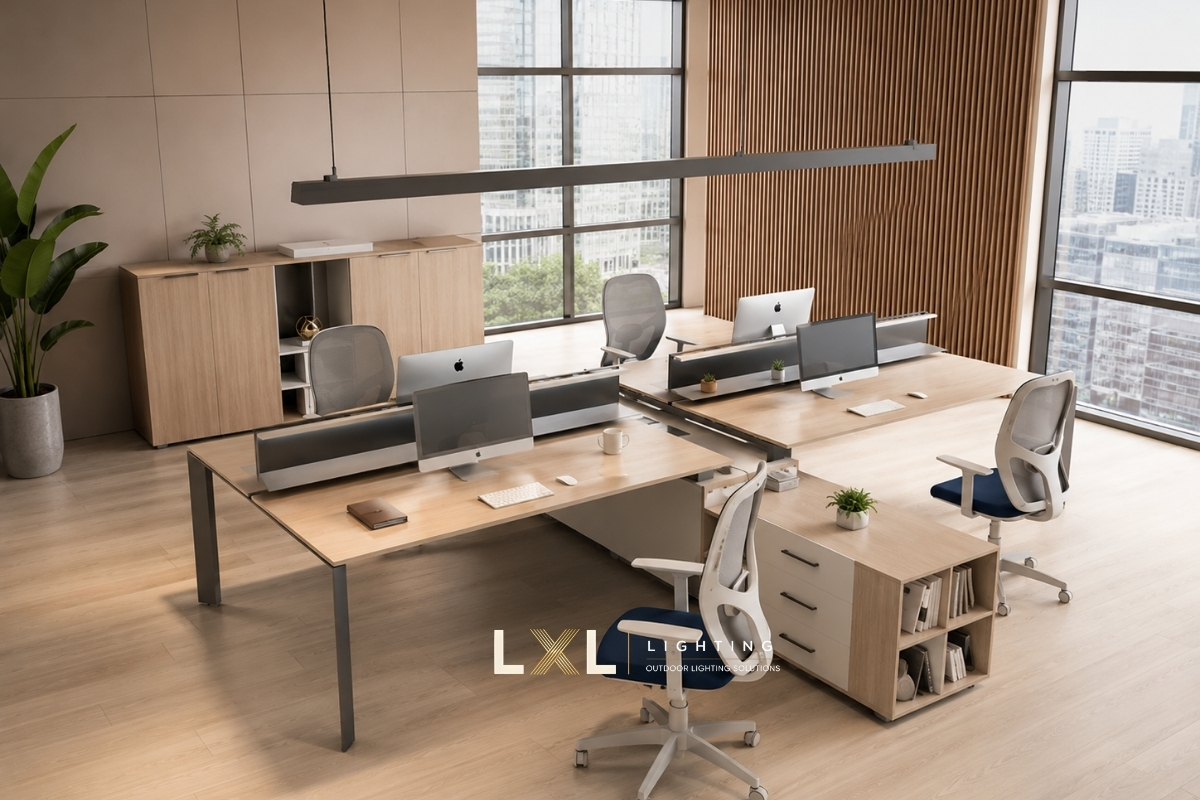

Một lỗi thường gặp là căn đèn theo tâm phòng trong khi bàn họp hoặc dãy bàn làm việc nằm lệch tâm.

Vì vậy, sau khi đọc vị trí đèn trên bản vẽ trần, nên đối chiếu với mặt bằng bố trí nội thất.

Đặc biệt, cần phân biệt kích thước định vị với kích thước chế tạo.

Ví dụ, khoảng cách giữa hai trục định vị là 3.000mm không có nghĩa chiều dài bộ đèn cũng bằng 3.000mm.

Kích thước sản xuất phải được xác nhận riêng theo bản vẽ chi tiết.

Tham khảo: Từ bố trí nội thất đến bố trí đèn theo bàn và công năng.

3. Cách đọc cao độ trần và xác định chiều cao treo đèn

Cao độ trần là thông tin quan trọng khi lựa chọn đèn âm trần, lắp nổi hoặc treo thả.

Trên bản vẽ có thể xuất hiện các ký hiệu như +2.700 hoặc +3.100.

Những giá trị này cần được đọc theo hệ cao độ quy định trong hồ sơ, không mặc định luôn là khoảng cách tính từ sàn hoàn thiện.

Ví dụ, nếu cốt sàn hoàn thiện là ±0.000 và cao độ trần hoàn thiện là +2.700m, trần nằm ở độ cao 2,7m so với mốc đó.

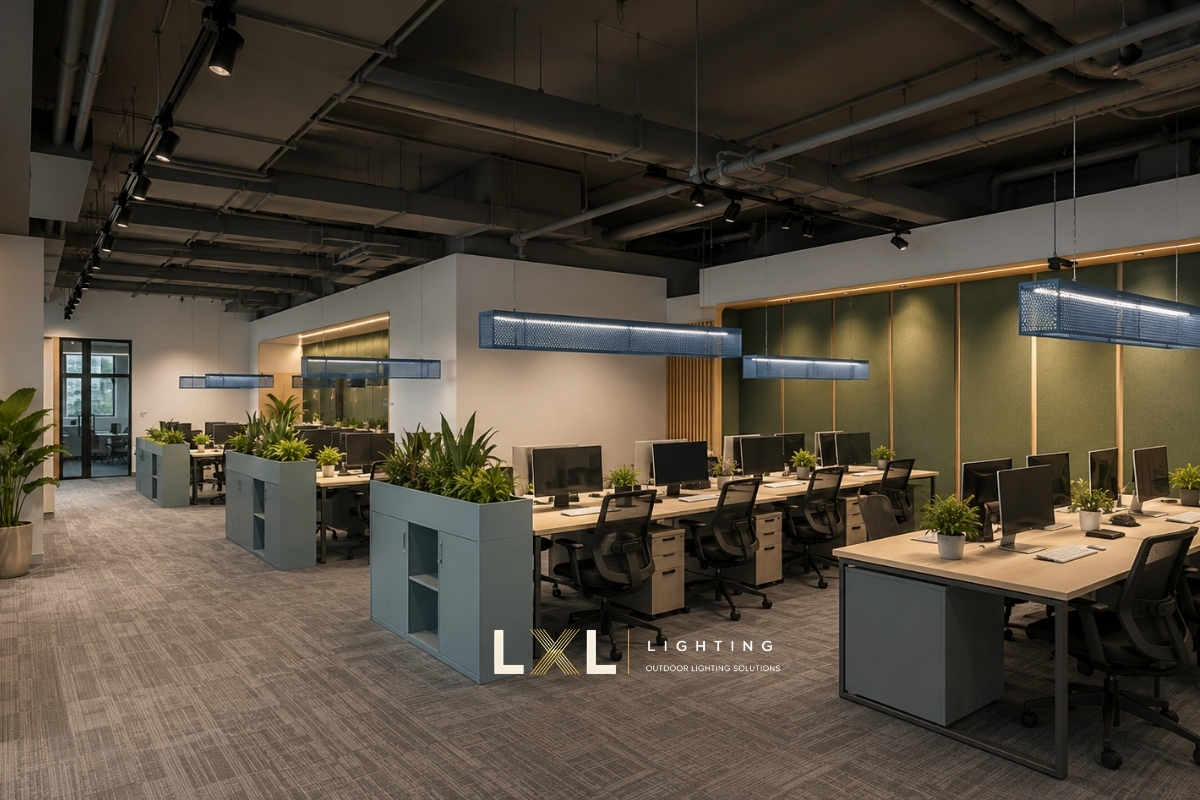

Đối với đèn thả, còn cần xác định cao độ đáy đèn hoặc mặt phát sáng để tính chiều dài dây treo.

Với đèn âm trần, phải kiểm tra khoảng không kỹ thuật phía trên trần để bố trí thân nhôm, dây điện và bộ nguồn.

Các thông tin này thường cần đối chiếu với mặt cắt.

Tại công trình cải tạo, nên kiểm tra lại cao độ thực tế trước khi xác nhận kích thước treo và phương án gia công.

4. Cách đọc vật liệu trần và kích thước khe âm

Mỗi loại trần yêu cầu phương án lắp đặt khác nhau.

Trần thạch cao: Cần kiểm tra chiều rộng khe âm, chiều sâu, kết cấu khung và bề mặt hoàn thiện.

Trần bê tông: Cần xác định vị trí lắp nổi hoặc treo thả cùng phương án liên kết với kết cấu.

Trần lam gỗ: Phải kiểm tra bước lam, khoảng cách và cách tuyến đèn đi qua các thanh lam.

Trần kim loại hoặc trần tiêu âm: Cần xem xét kết cấu đỡ, khả năng tháo mở và các vị trí có thể lắp đèn.

Đối với đèn âm trần, không nên chỉ đọc kích thước khe trên mặt bằng.

Ví dụ, khe thiết kế rộng 50mm không có nghĩa một profile có chiều rộng danh nghĩa 50mm chắc chắn lắp vừa.

Cần kiểm tra kích thước lắp đặt thực tế, phụ kiện giữ đèn, dung sai và yêu cầu hoàn thiện mép trần.

Nếu bản vẽ chưa có mặt cắt qua vị trí đèn, nên yêu cầu bổ sung trước khi phát hành bản vẽ sản xuất.

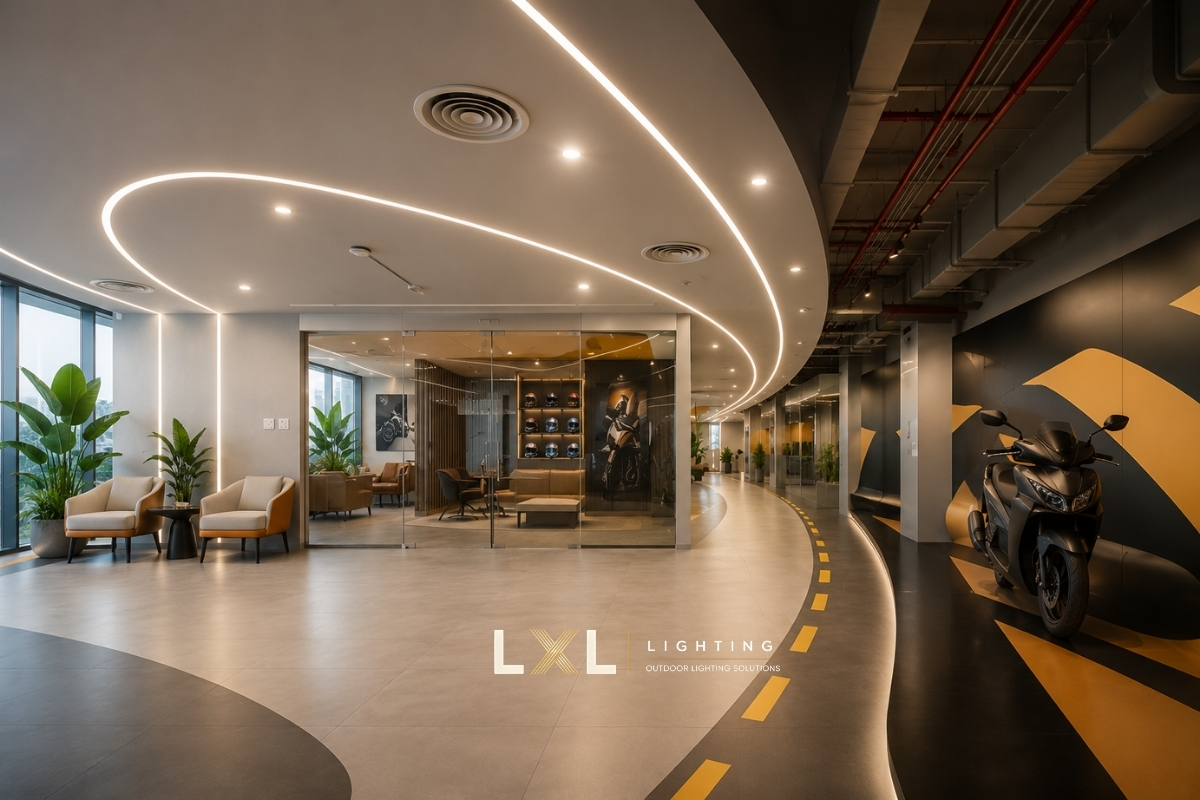

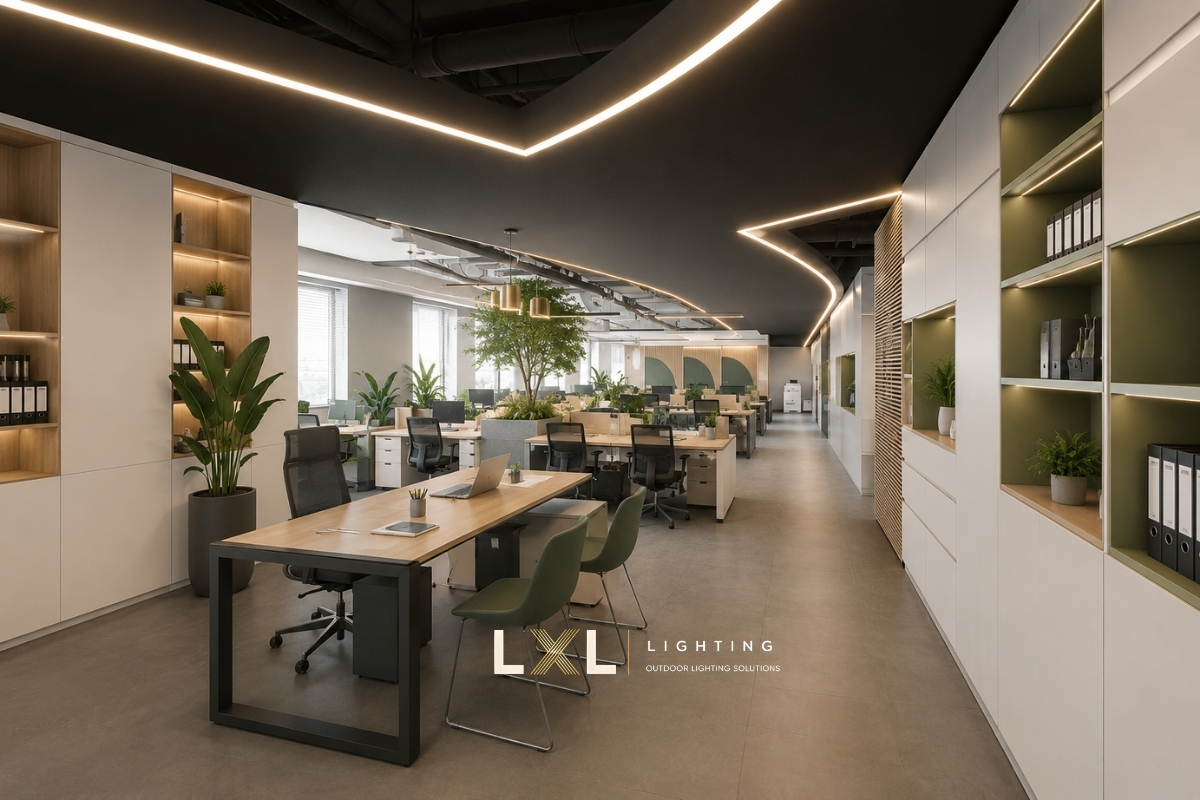

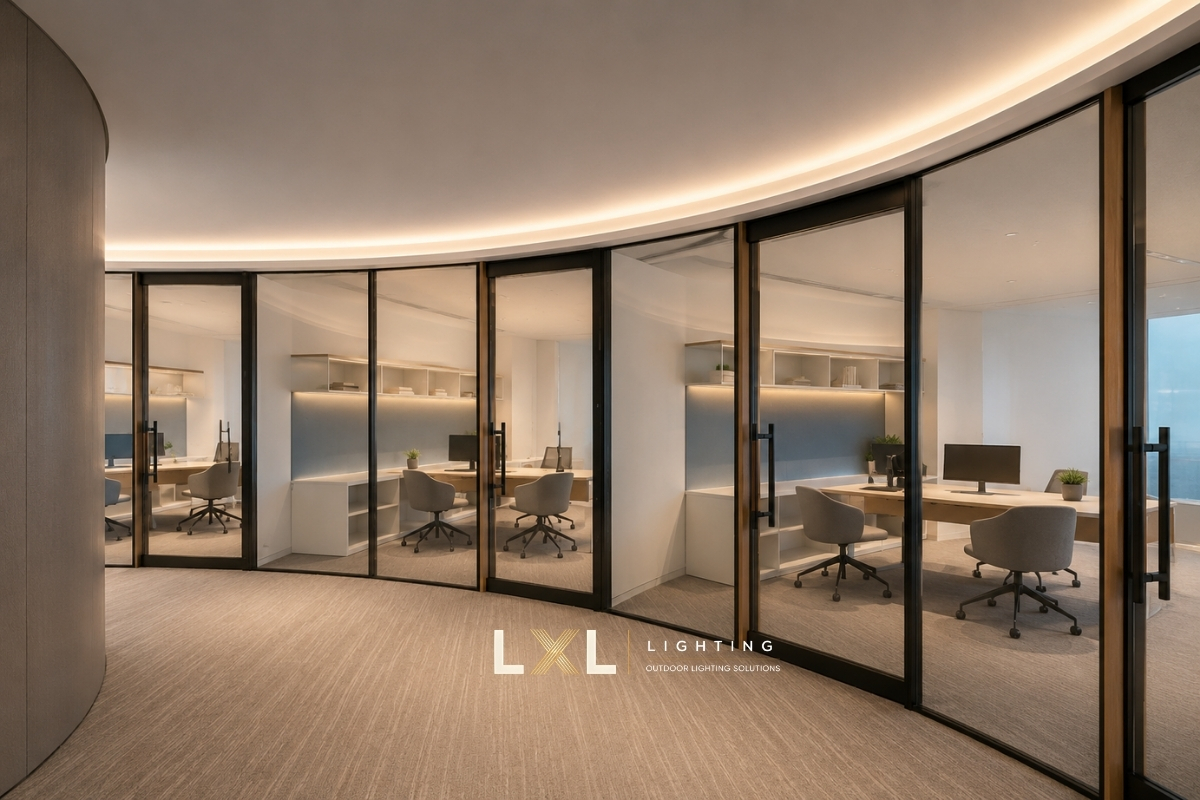

5. Kiểm tra đường cong và bán kính trên bản vẽ trần

Đèn nhôm profile uốn cong cần dữ liệu hình học rõ ràng để gia công chính xác.

Với đường cong dạng cung tròn, bản vẽ nên thể hiện bán kính R, tâm cung hoặc những thông tin đủ để xác định hình học.

Đối với Ring, cần xác định đường kính và quy ước đo theo tim profile, cạnh trong hay cạnh ngoài.

Với Oval hoặc Freeform, nên cung cấp đường cong CAD để kỹ thuật bóc tách chiều dài, bán kính và vị trí chia đoạn.

Một hình ảnh phối cảnh hoặc ghi chú “uốn theo trần thực tế” chưa đủ để phát hành bản vẽ chế tạo chính xác.

Trong trường hợp trần cong đã thi công nhưng khác hình học thiết kế, cần khảo sát hoặc đo lại hiện trạng, sau đó xác nhận đường cong trước khi sản xuất.

Không phải mọi tiết diện nhôm đều uốn được theo cùng một bán kính. Vì vậy, LXL cần kiểm tra khả năng tạo hình trước khi chốt cấu hình.

Với hệ đèn uốn cong phức tạp, có thể sử dụng dưỡng giấy CNC theo tỷ lệ 1:1 để hỗ trợ kiểm tra hình dáng và định vị tại công trình.

6. Phối hợp vị trí đèn với hệ điều hòa và cơ điện

Bản vẽ trần thường thể hiện nhiều thiết bị ngoài hệ chiếu sáng.

Những thành phần cần kiểm tra gồm cửa gió điều hòa, đầu báo cháy, đầu phun chữa cháy, loa, camera, cửa thăm trần và các hệ thống kỹ thuật khác.

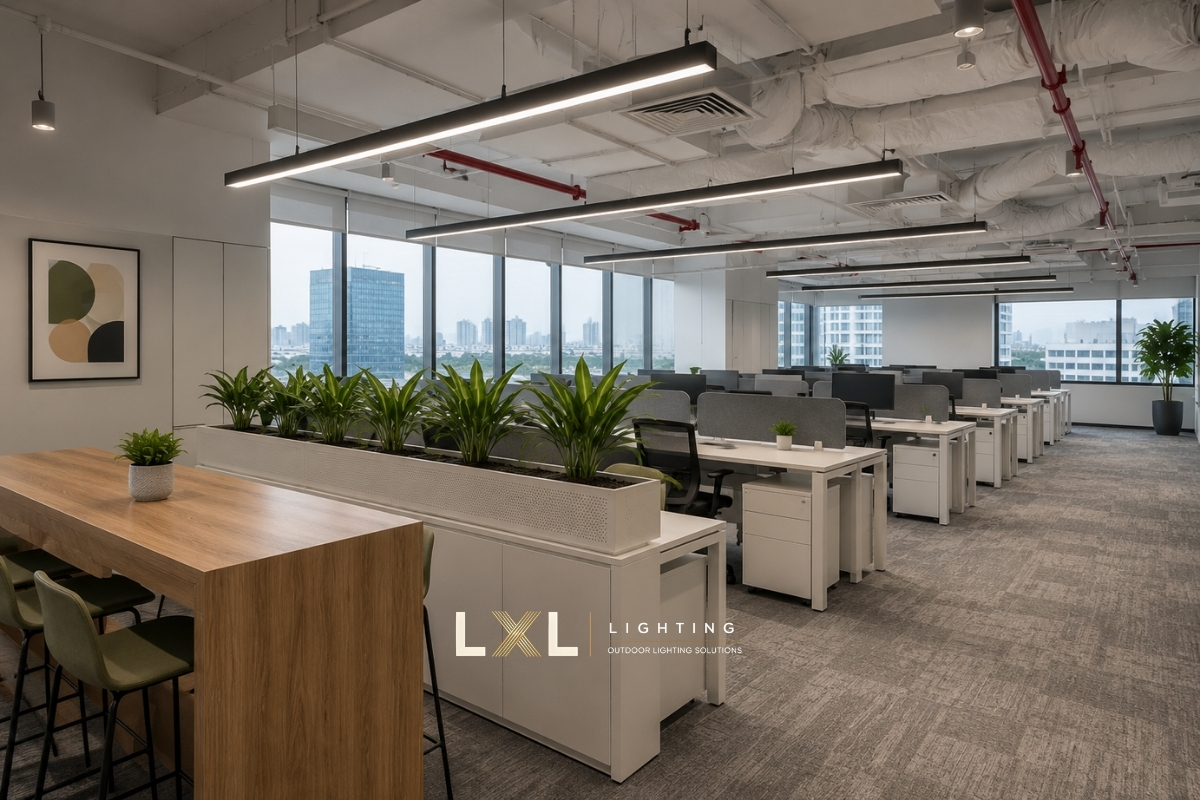

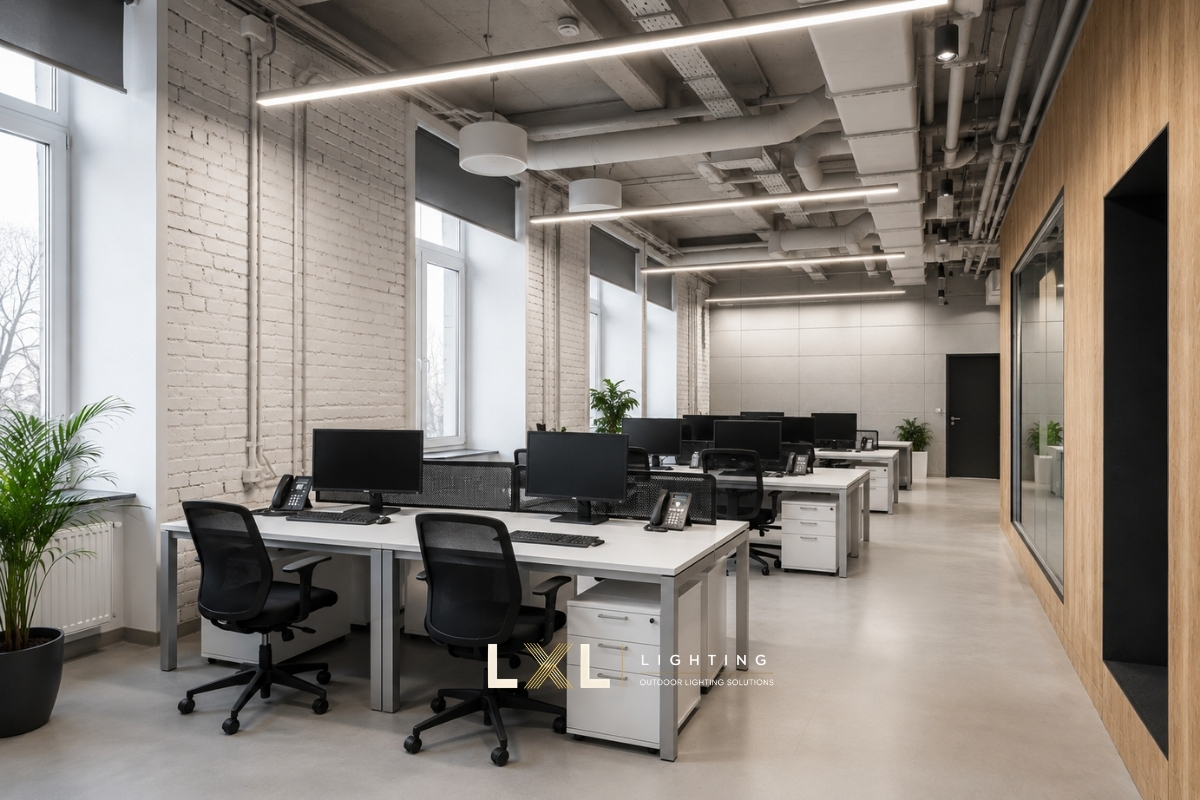

Một tuyến đèn Linear có thể đi qua vị trí cửa gió hoặc điểm treo của hệ thống khác.

Đèn Ring kích thước lớn cũng có thể phát sinh xung đột với hệ ống, máng cáp hoặc kết cấu phía trên trần.

Khi xảy ra xung đột, cần phối hợp giữa đơn vị thiết kế, tổng thầu và nhà thầu cơ điện để xác định phương án xử lý.

Không được tự ý thay đổi vị trí thiết bị phòng cháy chữa cháy hoặc kết cấu chịu lực khi chưa được đơn vị có thẩm quyền kỹ thuật chấp thuận.

Đặc biệt, cần giữ khả năng tiếp cận cửa thăm trần và vị trí bộ nguồn để phục vụ bảo trì.

Tham khảo: Phối hợp vị trí đèn với điều hòa, chữa cháy, loa và camera trên trần.

7. Checklist kiểm tra bản vẽ trần trước khi sản xuất

Trước khi gửi hồ sơ cho xưởng, KTS hoặc nhà thầu nên kiểm tra các nội dung sau:

Nếu còn thiếu thông tin, cần xác định nội dung phải bổ sung trước khi phát hành sản xuất.

Với đèn thẳng, hồ sơ thường dễ hoàn thiện hơn. Tuy nhiên, đối với Ring, Oval hoặc tuyến Freeform, dữ liệu đường cong và vị trí mối nối có vai trò đặc biệt quan trọng.

Xem thêm: Checklist bản vẽ thi công đèn nhôm profile trước khi sản xuất.

8. Câu hỏi thường gặp khi đọc bản vẽ trần

Bản vẽ trần phản chiếu là gì?

Là bản vẽ thể hiện bố trí trần khi quan sát từ dưới lên, dùng để xác định vị trí đèn, vật liệu, cao độ và thiết bị kỹ thuật.

Không có bản vẽ trần thì đặt gia công đèn được không?

Có thể trao đổi sơ bộ bằng hình ảnh, kích thước và mặt bằng. Tuy nhiên, cần xác nhận điều kiện lắp đặt trước khi sản xuất chính thức.

Đèn âm trần có cần bản vẽ mặt cắt không?

Nên có để kiểm tra kích thước khe, chiều sâu lắp đặt và khoảng không kỹ thuật.

Đèn uốn cong có cần file CAD không?

Dữ liệu CAD rất hữu ích để xác định hình học. Nếu chưa có, cần dựng và xác nhận bản vẽ kỹ thuật trước khi gia công.

Làm sao biết tuyến đèn có xung đột với điều hòa?

Cần chồng mặt bằng đèn với bản vẽ cơ điện, đồng thời kiểm tra mặt cắt và khoảng không lắp đặt.

Cao độ trần và cao độ đèn có giống nhau không?

Không nhất thiết. Với đèn thả, cao độ bộ đèn thường khác cao độ trần hoàn thiện.

LXL Lighting có hỗ trợ kiểm tra bản vẽ trần không?

LXL có thể kiểm tra bản vẽ phục vụ việc lựa chọn tiết diện nhôm, gia công, chia module và chuẩn bị phương án lắp đặt theo phạm vi công việc đã thống nhất.

Kết luận

Cách đọc bản vẽ trần đúng kỹ thuật giúp hạn chế sai lệch giữa thiết kế, sản xuất và lắp đặt đèn nhôm profile. Sáu nhóm thông tin quan trọng nhất gồm hệ trục, cao độ, vật liệu trần, thiết bị cơ điện, khe âm và đường cong.

Đối với những hệ đèn uốn cong hoặc gia công theo bản vẽ riêng, việc kiểm tra hồ sơ trước khi sản xuất là bước quan trọng để bảo đảm bộ đèn phù hợp với điều kiện công trình.

Tìm hiểu tổng quan: đèn LED thanh nhôm profile.

Bạn có bản vẽ trần cần gia công đèn nhôm profile? Gửi file CAD/PDF/3D, mặt cắt trần và kích thước dự kiến để LXL Lighting kiểm tra khả năng sản xuất, lựa chọn profile và báo giá theo dự án.
