Kỹ Thuật Thi Công Đèn Nhôm Profile Uốn Cong – Định Vị Chính Xác Bằng Dưỡng CNC 1:1

Kỹ thuật thi công đèn nhôm profile uốn cong đóng vai trò quan trọng trong việc đảm bảo hình dạng, vị trí lắp đặt và chất lượng hoàn thiện của hệ thống chiếu sáng kiến trúc. Đặc biệt với các tuyến đèn có kích thước lớn, nhiều module hoặc thiết kế Freeform phức tạp, việc xác định đúng vị trí treo trước khi lắp đặt giúp hạn chế sai lệch và những điều chỉnh không cần thiết tại công trình.

Thông thường, nếu chưa có phương án định vị rõ ràng, đội thi công có thể phải đưa đèn lên trần để thử vị trí, sau đó hạ xuống điều chỉnh nhiều lần. Quá trình này không chỉ mất thời gian mà còn làm tăng nguy cơ va chạm, trầy xước lớp sơn hoặc ảnh hưởng đến các chi tiết đã hoàn thiện.

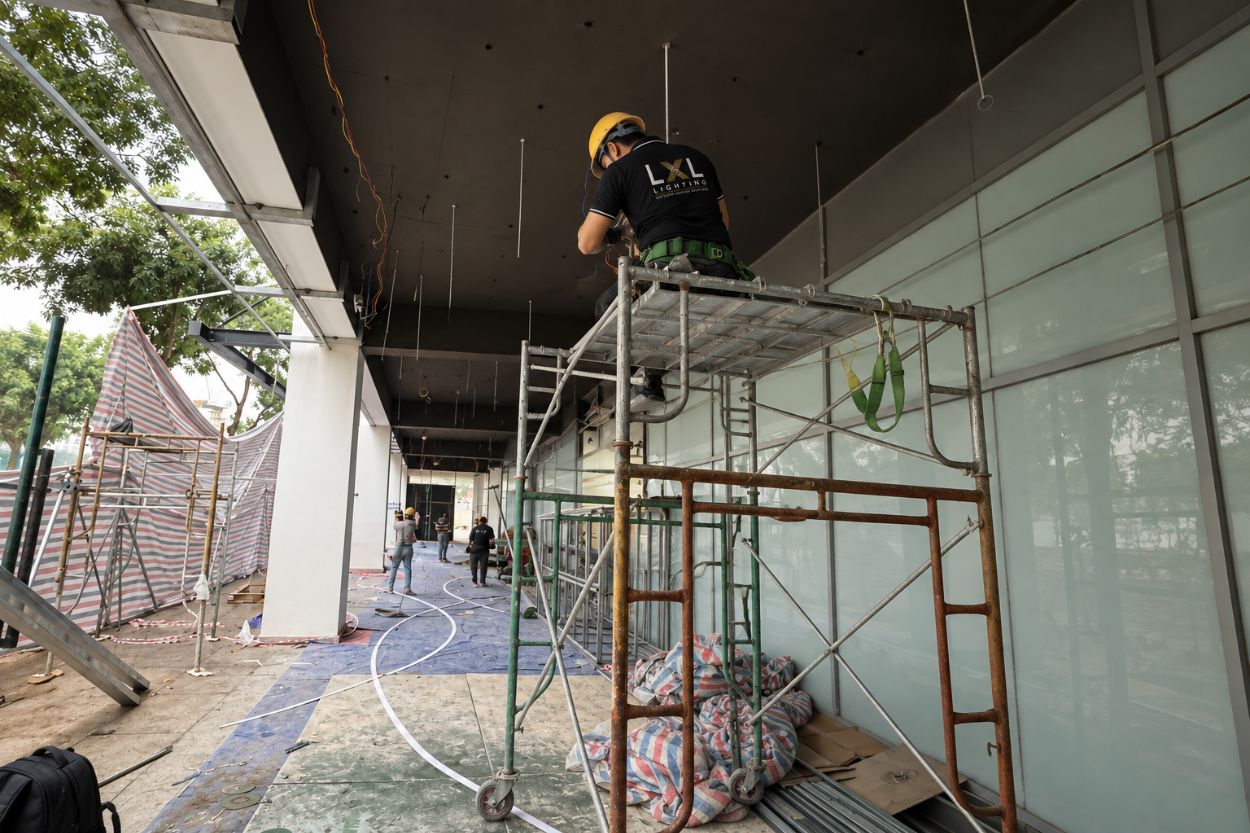

Kỹ Thuật Thi Công Đèn Nhôm Profile Uốn Cong

Để khắc phục vấn đề này, LXL Lighting sử dụng phương pháp cắt dưỡng giấy CNC theo tỷ lệ 1:1 từ bản vẽ, giúp đội thi công xác định hình dạng và những vị trí lắp đặt cần thiết trước khi đưa bộ đèn hoàn thiện lên trần.

Đây là giải pháp đặc biệt hữu ích với hệ đèn nhôm profile uốn cong, đèn Oval, Freeform và những tuyến đèn có hình dạng riêng theo thiết kế kiến trúc.

LXL Lighting sử dụng phương pháp cắt dưỡng giấy CNC

1. Vì Sao Thi Công Đèn Nhôm Profile Uốn Cong Khó Hơn Đèn Thẳng?

Khác với đèn LED tuyến tính thông thường, hệ đèn nhôm profile uốn cong có thể được thiết kế theo dạng vòng cung, hình elip, chữ S, dạng sóng hoặc những đường cong tự do.

Với đèn thẳng, quá trình định vị thường dựa trên trục tuyến đèn cùng các điểm đầu và cuối. Trong khi đó, đèn uốn cong cần kiểm soát nhiều vị trí khác nhau để hình dạng hoàn thiện bám sát đường cong trên bản vẽ.

Đặc biệt, đối với những hệ đèn có kích thước lớn hoặc chia thành nhiều module, nếu các điểm treo bị lệch, toàn bộ tuyến đèn có thể bị ảnh hưởng khi ghép nối.

Một số vấn đề thường gặp trong quá trình thi công gồm:

Đường cong thực tế không khớp hình dạng thiết kế.
Điểm treo bị lệch khiến các module khó kết nối.
Mối nối thân nhôm hoặc mặt tán sáng không đồng đều.
Thân đèn va chạm với hệ trần trong quá trình căn chỉnh.
Bề mặt sơn bị trầy xước do nâng hạ, di chuyển nhiều lần.

Những sai lệch này đôi khi không dễ nhận ra khi quan sát từng module riêng lẻ. Tuy nhiên, khi các đoạn được liên kết thành một tuyến đèn dài, hình dạng tổng thể có thể bị méo hoặc thiếu cân đối.

Vì vậy, định vị chính xác từ bản vẽ trước khi lắp đặt là một bước quan trọng đối với hệ đèn uốn cong có yêu cầu thẩm mỹ cao.

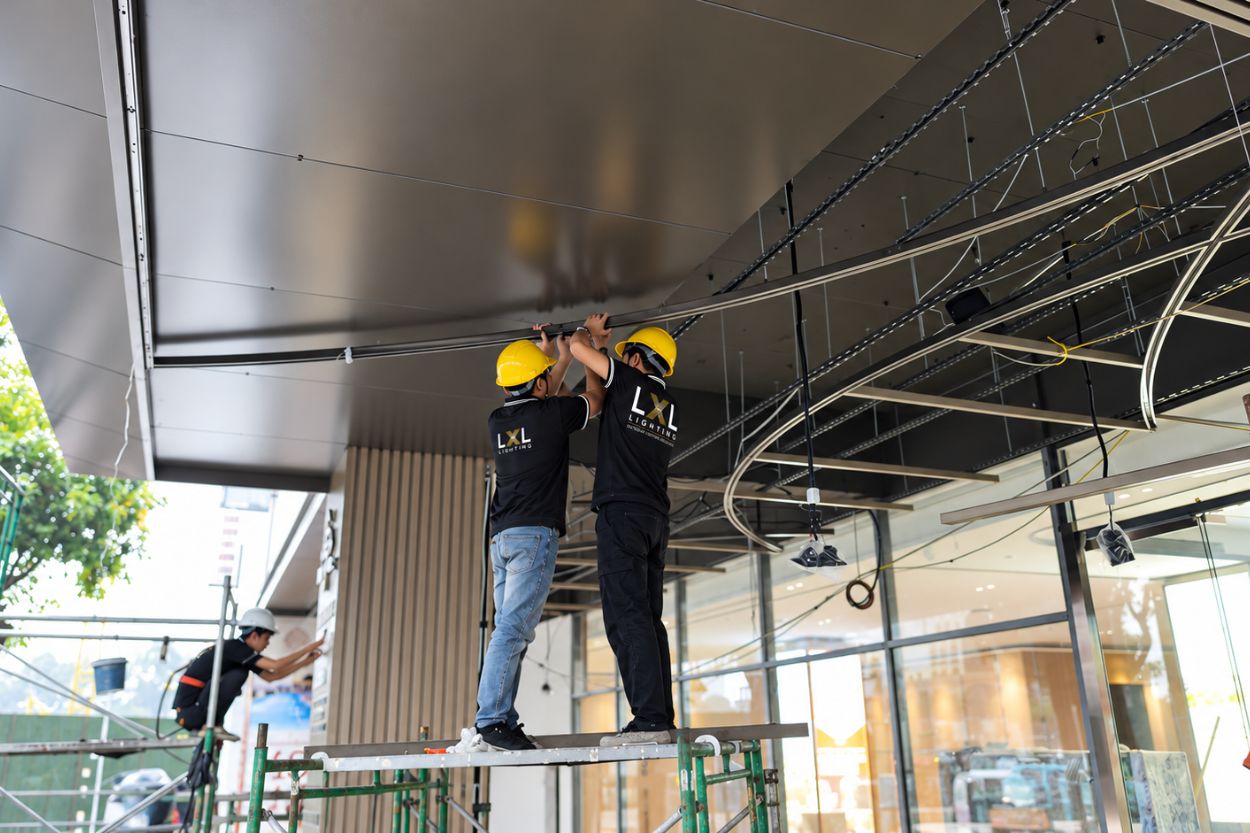

Thi Công Đèn Nhôm Profile Uốn Cong Khó

2. Những Khó Khăn Khi Lắp Đặt Đèn Profile Uốn Cong Trên Trần Lam Gỗ

Một trong những ứng dụng đáng chú ý của đèn nhôm profile uốn cong là kết hợp với hệ trần lam gỗ hoặc các loại trần trang trí kiến trúc.

Trần lam thường có nhiều thanh chạy song song, khoảng cách và cao độ được bố trí theo một module nhất định. Khi đường sáng uốn cong chạy ngang qua những thanh lam này, việc xác định vị trí lắp đặt trở nên phức tạp hơn.

Đội thi công cần kiểm tra hình dạng tuyến đèn, các vị trí giao cắt, khoảng hở với thanh lam và hệ khung chịu lực phía trên.

Nếu không chuẩn bị từ trước, quá trình căn chỉnh có thể làm thân đèn va chạm với thanh lam hoặc gây ảnh hưởng đến bề mặt sơn đã hoàn thiện.

Ví dụ, tại khu vực sảnh Sàn Giao Dịch Bất Động Sản Phú Mỹ Hưng, hệ thống chiếu sáng được bố trí với những đường LED tuyến tính và uốn cong trên nền trần lam màu gỗ. Sự kết hợp này tạo hiệu ứng kiến trúc nổi bật nhưng cũng cho thấy yêu cầu kiểm soát hình học khi triển khai những thiết kế tương tự.

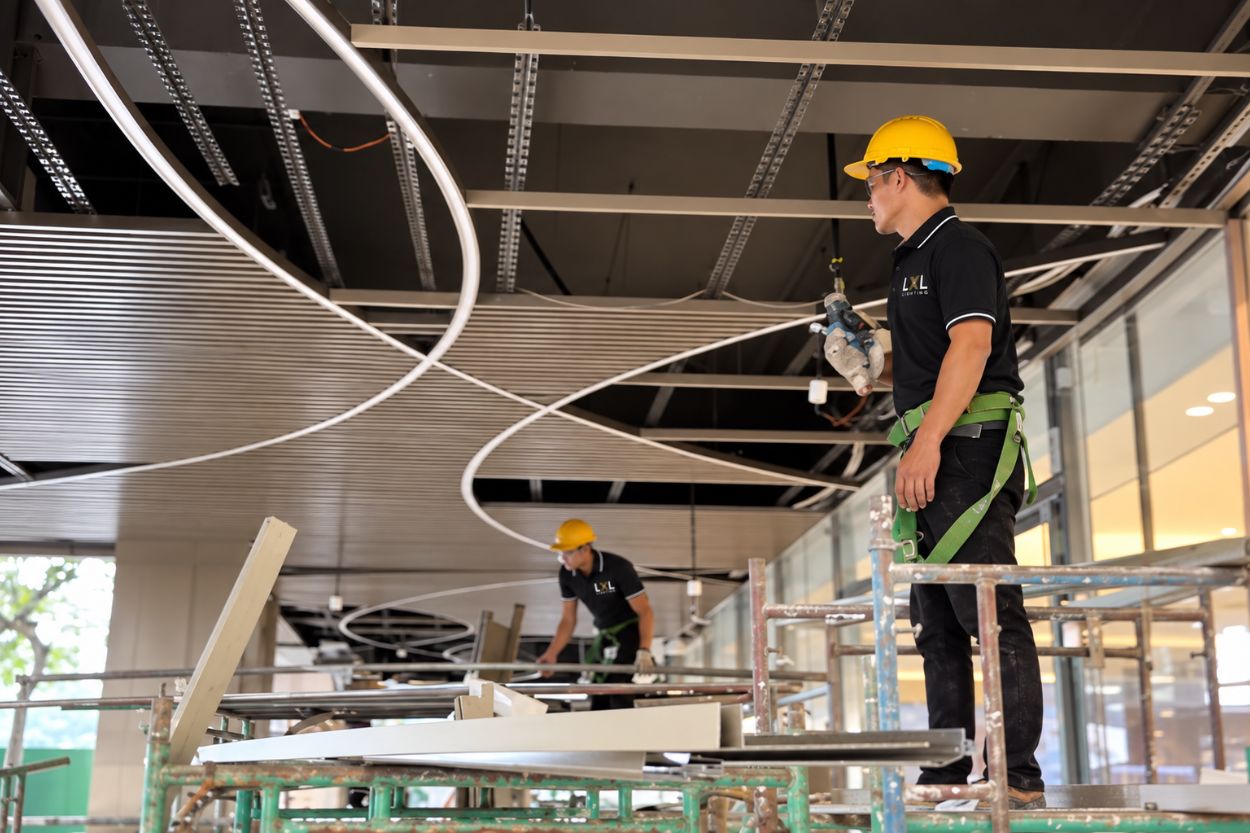

Khó Khăn Khi Lắp Đặt Đèn Profile Uốn Cong

Bạn có thể tham khảo chi tiết trong bài: Đèn Nhôm Profile Kết Hợp Trần Lam Gỗ Tại Phú Mỹ Hưng.

Đối với những công trình tương tự, việc tính toán phương án định vị từ trước giúp đội thi công chủ động hơn, hạn chế những thao tác căn chỉnh ko cần thiết trực tiếp trên sản phẩm.

3. Quy Trình Định Vị Đèn Nhôm Profile Uốn Cong Bằng Dưỡng Giấy CNC 1:1

Tại LXL Lighting, phương án sử dụng dưỡng giấy CNC theo tỷ lệ 1:1 được áp dụng cho những hệ đèn uốn cong phù hợp, nhằm hỗ trợ kiểm tra hình dạng và xác định vị trí trước khi lắp đặt.

Thay vì sử dụng trực tiếp bộ đèn đã hoàn thiện để thử trên trần, dưỡng giấy được cắt theo bản vẽ, sau đó trải trên nền phẳng tại công trình để làm cơ sở đo đạc và định vị.

Bước 1: Kiểm tra bản vẽ và xác định hình dạng tuyến đèn

Sau khi tiếp nhận và khảo sát công trình, bộ phận kỹ thuật kiểm tra bản vẽ CAD/PDF/3D để xác định đường cong, bán kính uốn, kích thước tổng thể và những vị trí liên kết cần thiết.

Tại LXL Lighting, bản vẽ sản xuất được triển khai bằng AutoCAD, SketchUp; dữ liệu CNC được chuẩn bị bằng phần mềm Aspire theo yêu cầu.

Đối với hệ đèn nhiều module, cần thể hiện rõ vị trí mối nối, thứ tự lắp đặt và các điểm tham chiếu để thuận tiện khi đưa sản phẩm đến công trình.

Đây là cơ sở để triển khai dưỡng giấy đúng hình dạng và tỷ lệ thiết kế.

Bước 2: Cắt dưỡng giấy CNC theo tỷ lệ thực tế 1:1

Sau khi xác nhận dữ liệu kỹ thuật, hình dạng tuyến đèn được chuyển thành file phục vụ công đoạn cắt dưỡng giấy bằng thiết bị CNC phù hợp.

Dưỡng giấy được tạo theo kích thước thực tế, mô phỏng đường cong của bộ đèn trên bản vẽ.

Ngoài hình dạng, dưỡng có thể được bổ sung trục định vị, vị trí ghép module hoặc những điểm tham chiếu cần thiết cho quá trình thi công.

Việc cắt dưỡng theo tỷ lệ 1:1 giúp đội kỹ thuật dễ dàng hình dung kích thước hệ đèn mà không cần sử dụng trực tiếp sản phẩm đã hoàn thiện.

Sau khi cắt, cần kiểm tra lại kích thước dưỡng để tránh sai lệch do dữ liệu đầu vào hoặc quá trình gia công.

Bước 3: Trải dưỡng giấy trên nền phẳng tại công trình

Đây là một trong những công đoạn quan trọng của phương pháp định vị.

Dưỡng giấy sau khi hoàn thiện được đưa đến công trình và trải trên khu vực nền phẳng phù hợp. Đội thi công tiến hành kiểm tra hình dạng tổng thể, các điểm tham chiếu và vị trí tương quan của từng module.

Với những tuyến đèn uốn cong lớn, việc trải dưỡng giúp quan sát toàn bộ đường cong ở tỷ lệ thực tế.

Nếu phát hiện vị trí chưa phù hợp với mặt bằng hoặc điều kiện kết cấu, đội kỹ thuật có thể đối chiếu và điều chỉnh phương án trước khi tiến hành lắp đặt.

So với việc liên tục nâng hạ bộ đèn để thử vị trí, dưỡng giấy có trọng lượng nhẹ, dễ thao tác và giảm nguy cơ ảnh hưởng đến lớp sơn hoàn thiện.

Bước 4: Xác định điểm treo và chuyển vị trí lên trần

Sau khi kiểm tra dưỡng giấy, đội thi công lấy dấu những điểm định vị theo bản vẽ.

Từ các mốc đã xác nhận, vị trí được chuyển lên trần bằng thiết bị đo đạc phù hợp như máy laser, dây dọi hoặc các phương pháp lấy mốc chuyên dụng.

Đối với hệ trần lam gỗ, cần kiểm tra thêm vị trí thanh lam, cao độ và hệ khung chịu lực để đảm bảo điểm treo không xung đột với kết cấu.

Điều quan trọng là các vị trí này phải được kiểm tra dựa trên hệ mốc thực tế tại công trình, không chỉ dựa vào hình dạng dưỡng giấy.

Bước 5: Lắp đặt và kiểm tra hình dạng hoàn thiện

Sau khi xác định vị trí treo, từng module đèn được đưa lên trần theo trình tự đã chuẩn bị.

Đội thi công cố định bộ đèn bằng phụ kiện chuyên dụng, kiểm tra vị trí liên kết, căn chỉnh cao độ và đấu nối hệ thống điện.

Khi các module được ghép hoàn chỉnh, cần đối chiếu lại hình dạng tuyến đèn với bản vẽ, kiểm tra độ liền mạch của mối nối và chất lượng ánh sáng.

Việc có sẵn vị trí định vị giúp quá trình lắp đặt chủ động hơn, giảm bớt thao tác thử và điều chỉnh trực tiếp trên thân đèn.

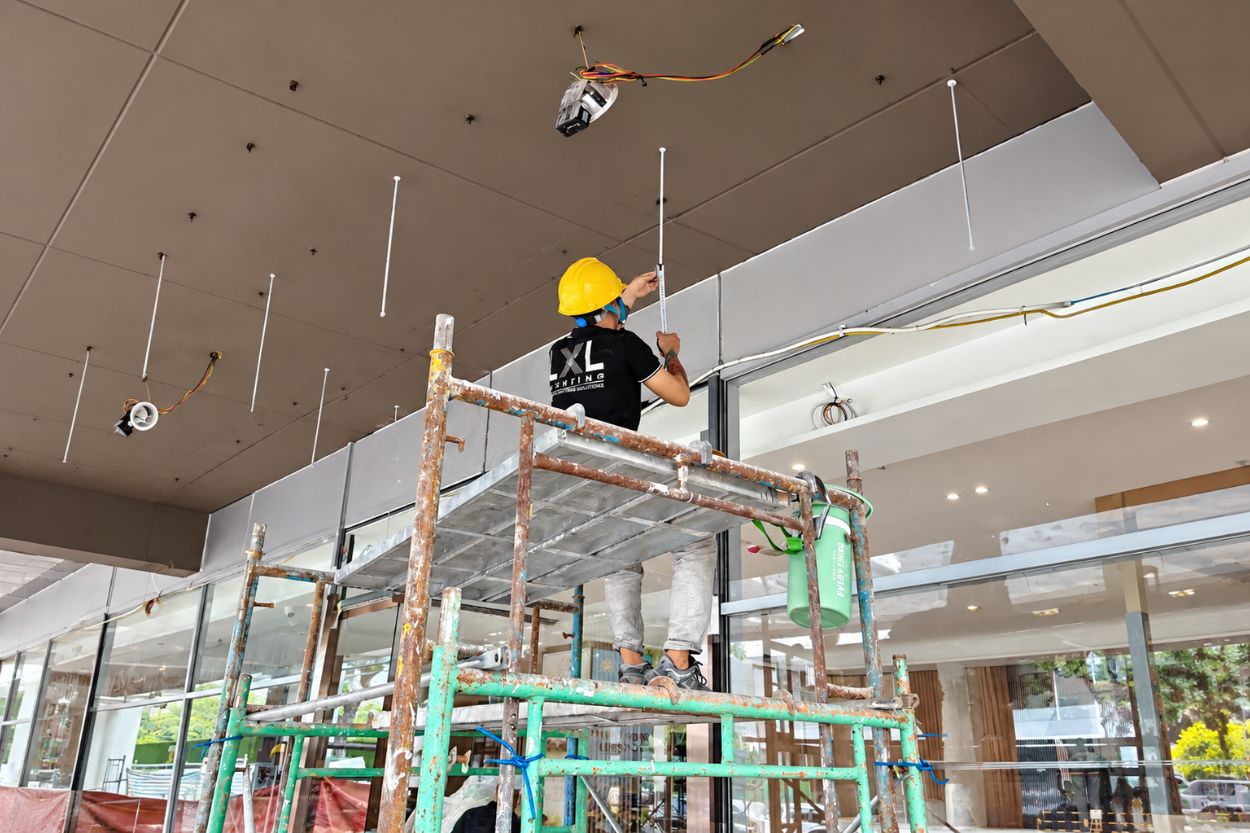

Quy Trình Định Vị Đèn Nhôm Profile Uốn Cong Bằng Dưỡng Giấy CNC 1:1

4. Vì Sao Dưỡng CNC Giúp Hạn Chế Trầy Xước Và Hư Hỏng Đèn?

Đối với đèn nhôm profile uốn cong, lớp sơn hoàn thiện không chỉ có chức năng bảo vệ bề mặt mà còn ảnh hưởng trực tiếp đến tính thẩm mỹ.

Các màu như đen, trắng, nâu xám, bronze hoặc màu sơn theo thiết kế thường được lựa chọn để đồng bộ với kiến trúc công trình.

Tại xưởng LXL Lighting, các thanh nhôm profile thẳng và uốn cong được xử lý bề mặt, sơn tĩnh điện và sấy ở nhiệt độ 200°C theo quy trình sản xuất.

Sau khi lắp LED, mặt tán sáng và kiểm tra chất lượng, sản phẩm được đóng gói để vận chuyển đến công trình.

Tuy nhiên, nếu quá trình lắp đặt phải liên tục nâng hạ và căn chỉnh, bề mặt sơn vẫn có nguy cơ bị va chạm hoặc trầy xước.

Phương pháp sử dụng dưỡng giấy CNC 1:1 mang lại một số lợi ích rõ ràng.

Giảm thao tác thử lắp: Các vị trí cần thiết đã được xác định trước nên đội thi công không phải sử dụng trực tiếp bộ đèn để kiểm tra toàn bộ đường cong.

Hạn chế va chạm với hệ trần: Điểm treo và vị trí liên kết được chuẩn bị trước giúp giảm nguy cơ thân đèn tiếp xúc với thanh lam hoặc những chi tiết kiến trúc khác.

Bảo vệ lớp sơn: Giảm số lần nâng hạ và di chuyển sản phẩm có thể giúp hạn chế trầy xước, đặc biệt với những bộ đèn có màu sơn đặc biệt.

Hỗ trợ thi công chính xác: Dưỡng giấy giúp thể hiện hình dạng và những mốc quan trọng theo bản vẽ, tạo cơ sở để kiểm soát vị trí lắp đặt.

Thuận tiện với hệ đèn nhiều module: Đội thi công có thể chuẩn bị thứ tự ghép nối và các điểm liên kết trước khi đưa sản phẩm lên trần.

Đây là lợi ích đáng chú ý đối với những hệ đèn Oval, Freeform hoặc tuyến đèn uốn cong kích thước lớn.

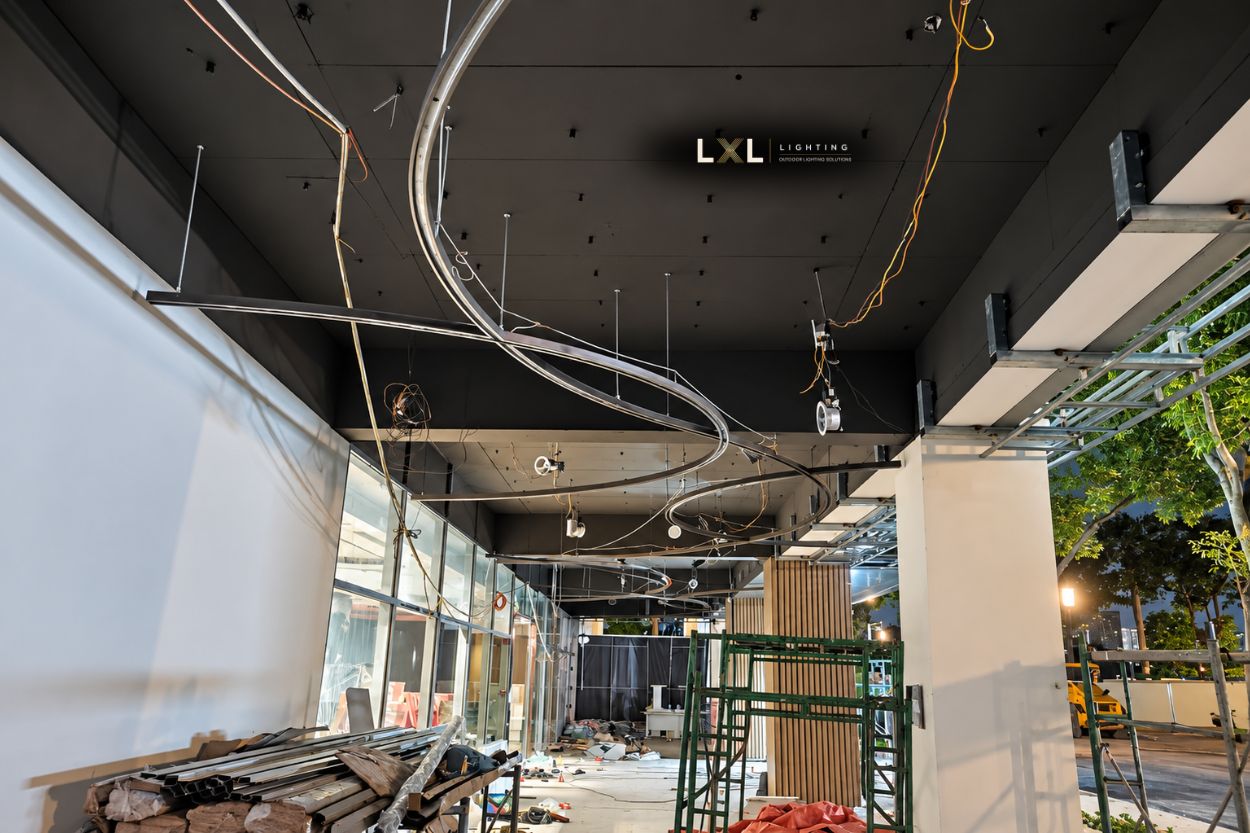

đèn thanh nhôm profile thẳng

5. Những Yếu Tố Kỹ Thuật Vẫn Cần Kiểm Tra Trước Khi Thi Công

Mặc dù dưỡng giấy CNC giúp hỗ trợ định vị, việc thi công đèn nhôm profile uốn cong vẫn cần kiểm soát nhiều yếu tố khác.

Trước hết là độ chính xác của bản vẽ. Nếu dữ liệu thiết kế chưa đúng với hiện trạng công trình, dưỡng giấy dù được cắt đúng tỷ lệ vẫn có thể không phù hợp.

Tiếp theo là cao độ trần, hệ khung chịu lực, vị trí cấp nguồn và khoảng cách giữa đèn với các chi tiết kiến trúc.

Đặc biệt khi kết hợp đèn profile với trần lam gỗ, cần chú ý khả năng tản nhiệt, an toàn điện và phương án bảo trì sau khi hoàn thiện.

Với hệ đèn có nhiều module, các điểm nối cần được kiểm tra cả về kết cấu và chất lượng ánh sáng để hạn chế tình trạng lệch tuyến hoặc lộ khe nối.

Ngoài ra, màu sơn thân nhôm và mặt tán sáng cũng cần được xác nhận trước khi sản xuất, tránh trường hợp sản phẩm đã hoàn thiện nhưng không đồng bộ với vật liệu trần.

Để tìm hiểu đầy đủ hơn về việc lựa chọn tiết diện, xử lý đường cong, màu sơn và nghiệm thu, bạn có thể tham khảo bài 7 Lưu Ý Khi Lắp Đèn Profile Trần Lam Gỗ của LXL Lighting.

Việc kiểm tra đồng thời các yếu tố này giúp hạn chế sai lệch khi triển khai và giảm những điều chỉnh phát sinh trong qúa trình thi công.

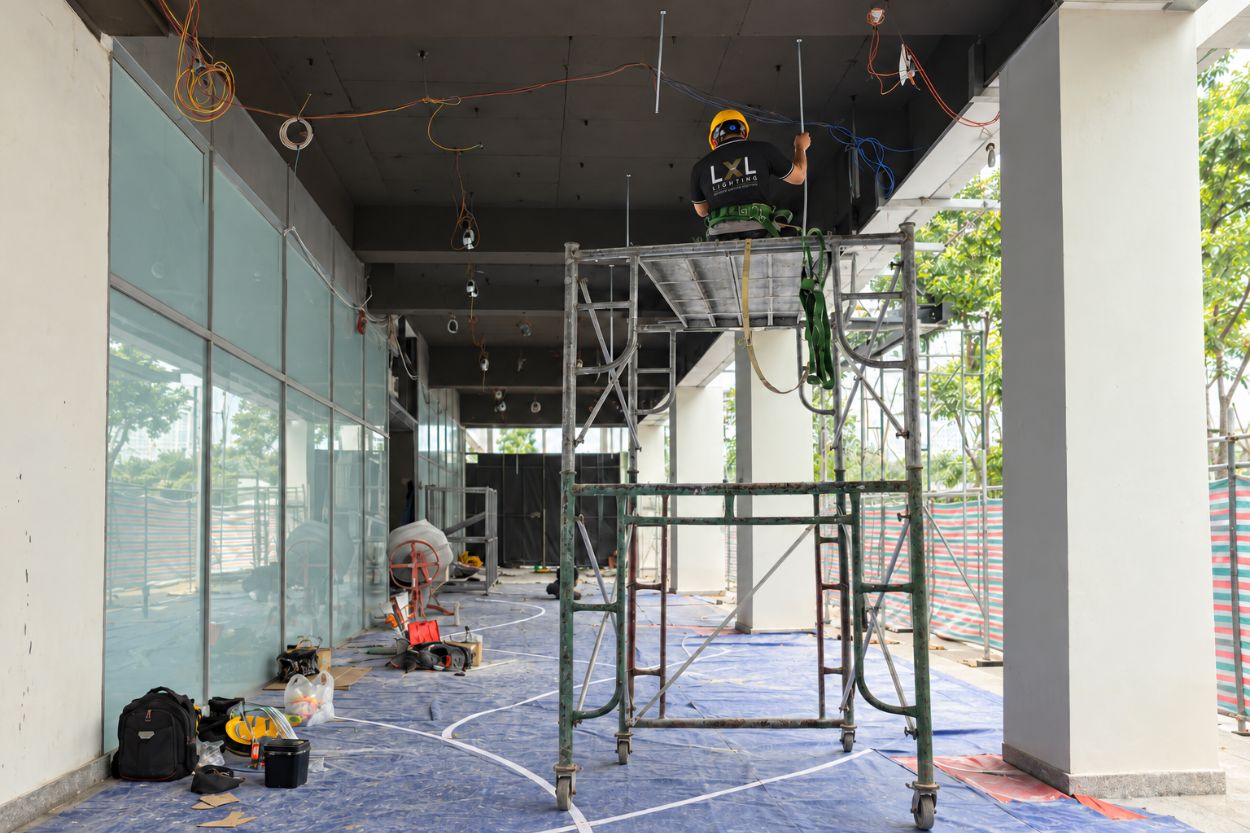

7 Lưu Ý Khi Lắp Đèn Profile Trần Lam Gỗ

6. Kiểm Tra Chất Lượng Và Nghiệm Thu Hệ Đèn Sau Lắp Đặt

Sau khi hoàn thành lắp đặt, hệ đèn nhôm profile uốn cong cần được kiểm tra cả về hình dạng, kết cấu và chất lượng ánh sáng.

Trước hết, đội thi công đối chiếu đường cong hoàn thiện với bản vẽ, kiểm tra vị trí các điểm treo và độ cân đối của toàn bộ tuyến đèn.

Tại những vị trí ghép module, cần chú ý độ khớp của thân nhôm, mặt tán sáng và sự liền mạch của đường sáng.

Bề mặt sơn cần được kiểm tra để phát hiện những vết trầy xước hoặc hư hỏng có thể xuất hiện trong quá trình vận chuyển, nâng hạ và lắp đặt.

Tiếp theo là kiểm tra hệ thống điện, đấu nối nguồn và hoạt động của đèn. Với những tuyến đèn dài, cần quan sát độ đồng đều ánh sáng giữa các module, tránh tình trạng chênh lệch màu hoặc độ sáng tại vị trí nối.

Đối với hệ đèn tích hợp trần lam, cần kiểm tra khoảng cách với các thanh lam, độ chắc chắn của kết cấu treo và khả năng tiếp cận những vị trí cần bảo trì.

Theo quy trình làm việc của LXL Lighting, sau khi lắp đặt và chạy thử, khách hàng tiến hành nghiệm thu, kiểm tra hoạt động của đèn, độ chắc chắn và tính thẩm mỹ trước khi hoàn tất các thủ tục thanh toán theo hợp đồng.

Việc thực hiện kiểm tra đầy đủ giúp hệ đèn không chỉ đạt yêu cầu khi xuất xưởng mà còn duy trì chất lượng hoàn thiẹn sau khi đưa vào công trình.

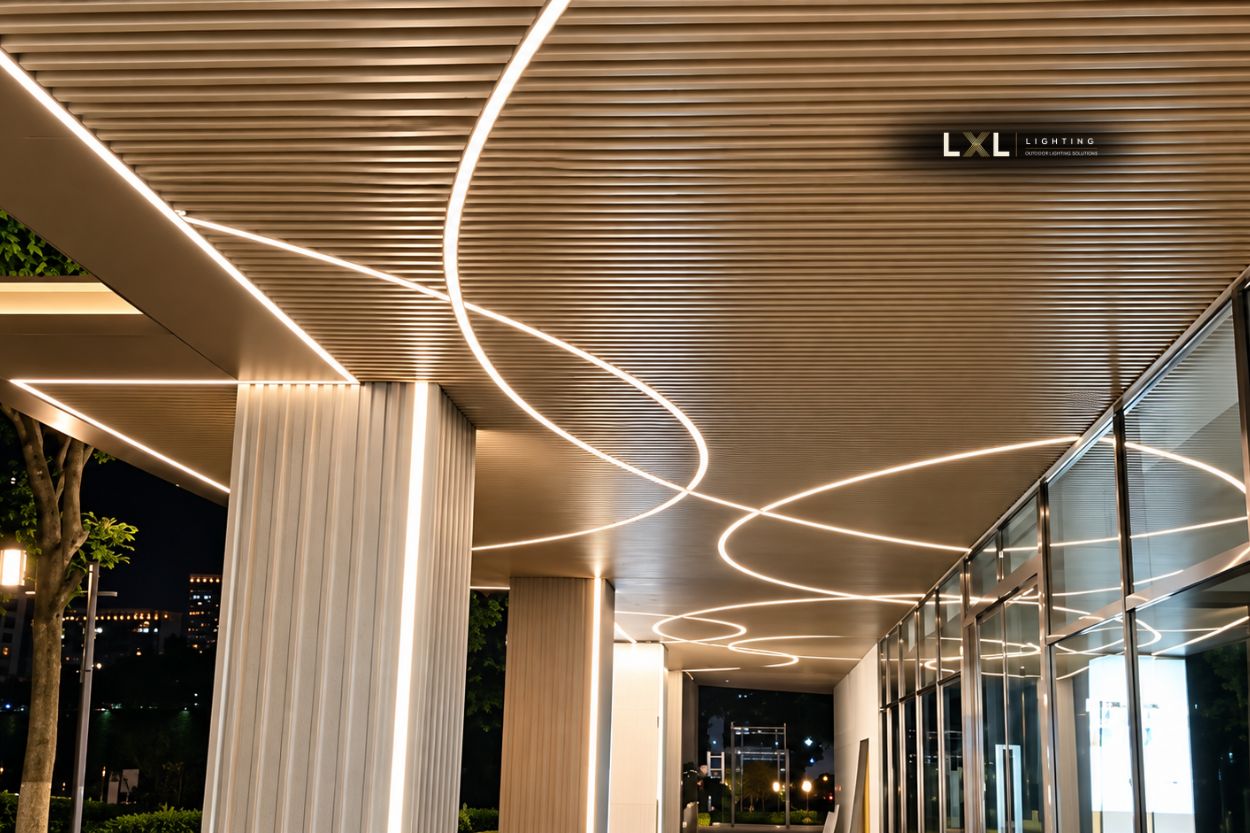

hệ đèn nhôm profile uốn cong

7. LXL Lighting – Kiểm Soát Từ Bản Vẽ Đến Vị Trí Lắp Đặt Thực Tế

LXL Lighting tập trung sản xuất các dòng đèn nhôm profile tuyến tính, Ring, Oval, uốn cong và Freeform theo bản vẽ CAD/PDF/3D.

Với hệ thống hai xưởng sản xuất tại Hà Nội và TP.HCM, LXL triển khai quy trình gồm tư vấn báo giá, tiếp nhận đơn hàng, khảo sát đo đạc, triển khai bản vẽ sản xuất, gia công tại xưởng, lắp đặt và nghiệm thu.

Trong quá trình sản xuất, các công đoạn cắt CNC, gia công khung nhôm, uốn tạo hình, sơn tĩnh điện, lắp LED và kiểm tra chất lượng được thực hiện theo yêu cầu của từng dự án.

Đối với những tuyến đèn có hình dạng phức tạp, LXL chú trọng phương án chia module và chuẩn bị dữ liệu định vị để hỗ trợ lắp đặt tại công trình.

Điểm đáng chú ý là phương pháp sử dụng dưỡng giấy CNC tỷ lệ 1:1, giúp kiểm tra đường cong và xác định những vị trí treo cần thiết trước khi đưa bộ đèn hoàn thiện lên trần.

Cách làm này giúp hạn chế thao tác căn chỉnh trực tiếp trên sản phẩm, giảm nguy cơ trầy xước và nâng cao tính chủ động khi thi công.

Một hệ đèn uốn cong đẹp không chỉ cần đúng hình dạng khi xuất xưởng mà còn phải giữ được chất lượng hoàn thiện sau lắp đặt. Vì vậy, việc chuẩn bị phương án thi công ngay từ giai đoạn bản vẽ là yếu tố LXL Lighting luôn chú trọng.

các dòng đèn nhôm profile tuyến tính

8. Gửi Bản Vẽ Đèn Nhôm Profile Uốn Cong Để Được Tư Vấn Kỹ Thuật

Bạn đang thiết kế hệ đèn nhôm profile uốn cong cho sảnh văn phòng, showroom, nhà hàng, khách sạn hoặc công trình có hệ trần lam gỗ?

LXL Lighting tiếp nhận bản vẽ CAD/PDF/3D để kiểm tra tiết diện nhôm, bán kính uốn, hình dạng tổng thể, phương án chia module và yêu cầu hoàn thiện theo từng dự án.

Với các hệ đèn có yêu cầu định vị phức tạp, LXL có thể phối hợp đánh giá phương án sử dụng dưỡng giấy CNC 1:1 để hỗ trợ quá trình lắp đặt đúng theo thiết kế.
