Nhật Ký Thi Công Đèn Nhôm Profile Văn Phòng SCEX – HCM

Công trình: Cải tạo văn phòng SCEX – HCM
Địa điểm: Halo Building Signature, 257 Điện Biên Phủ, Xuân Hòa, TP. Hồ Chí Minh
Hạng mục: Sản xuất và thi công lắp đặt đèn nhôm profile
Đơn vị thực hiện: LXL LIGHTING

Một hệ đèn hoàn thiện trên trần thường chỉ còn lại những đường sáng gọn gàng. Nhưng để đưa một đường cong từ bản vẽ vào đúng vị trí thực tế, phía sau là quá trình kiểm tra kích thước, chuẩn bị mẫu định vị, lấy dấu, lắp đặt, cân chỉnh và test ánh sáng ngay tại công trình.

Tại dự án cải tạo văn phòng SCEX – HCM, LXL LIGHTING thực hiện hạng mục sản xuất và thi công đèn nhôm profile theo bản vẽ, gồm các tuyến sáng kích thước lớn kết hợp đường bo cong và hệ đèn vòng tròn bố trí liên tiếp trên nền trần mở sơn đen.

Đây là một dự án thể hiện khá rõ quá trình chuyển một thiết kế chiếu sáng từ bản vẽ thành hệ đèn thực tế.

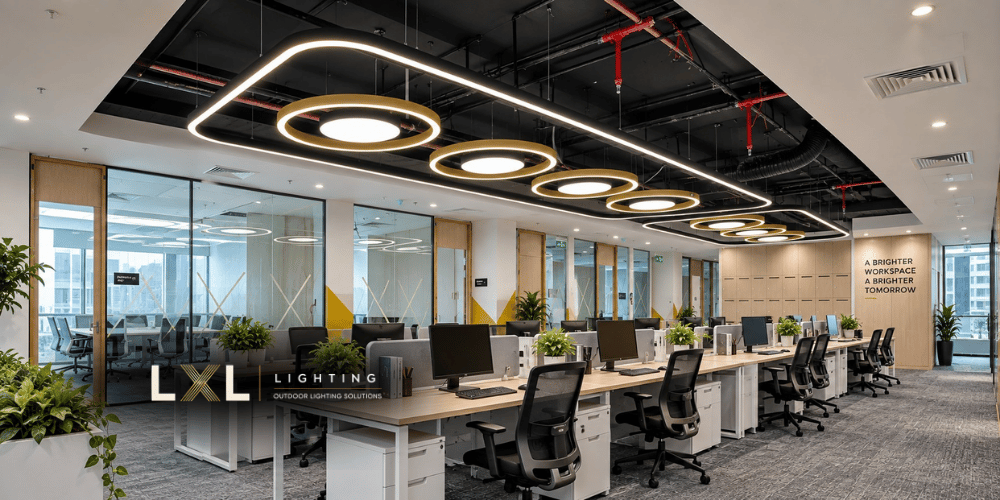

Đèn Nhôm Profile Văn Phòng

Từ bản vẽ đến hệ đèn thực tế tại công trình

Với đèn nhôm profile theo thiết kế, công việc không dừng lại ở việc sản xuất đúng kích thước rồi đưa lên trần.

Trước khi lắp đặt, đội ngũ kỹ thuật cần đối chiếu bản vẽ với mặt bằng thực tế, kiểm tra hướng tuyến, cao độ, điểm treo và khoảng cách giữa hệ đèn với các hạng mục M&E.

Đặc biệt tại văn phòng SCEX, phần trần mở còn có hệ thống điều hòa, ống gió, máng cáp và nhiều tuyến kỹ thuật khác. Vì vậy, vị trí của từng đoạn profile cần được kiểm tra trước khi lắp để hạn chế xung đột và giữ được hình dáng tổng thể theo thiết kế.

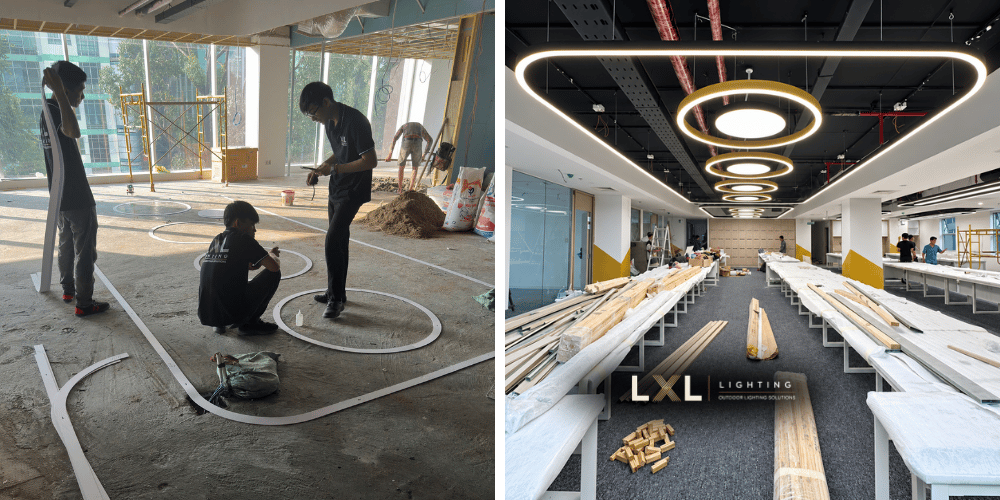

bản vẽ đèn nhôm profile văn phòng

Cắt giấy CNC theo mẫu đèn để lấy dấu và định vị

Một trong những công đoạn đáng chú ý trong quá trình thi công đèn nhôm profile văn phòng SCEX là sử dụng mẫu giấy cắt CNC để hỗ trợ định vị.

Từ bản vẽ kỹ thuật, mẫu giấy được cắt CNC theo hình dáng và tỷ lệ thực tế của hệ đèn, sau đó trải trực tiếp trên mặt bằng công trình.

Đội thi công dựa theo mẫu để lấy dấu, xác định các đường chạy, vị trí bo cong, vòng tròn và điểm liên kết giữa các module. Sau khi kiểm tra lại kích thước, các vị trí này được chuyển lên trần để phục vụ quá trình lắp đặt.

Quy trình có thể hình dung theo từng bước:

Bản vẽ → Cắt mẫu CNC → Trải mẫu → Lấy dấu → Định vị → Lắp đặt → Cân chỉnh → Test ánh sáng.

Với những hệ đèn uốn cong kích thước lớn, phương pháp này giúp đội thi công dễ hình dung hình dáng thực tế, kiểm soát vị trí và hạn chế sai lệch khi triển khai nhiều module liên tiếp.

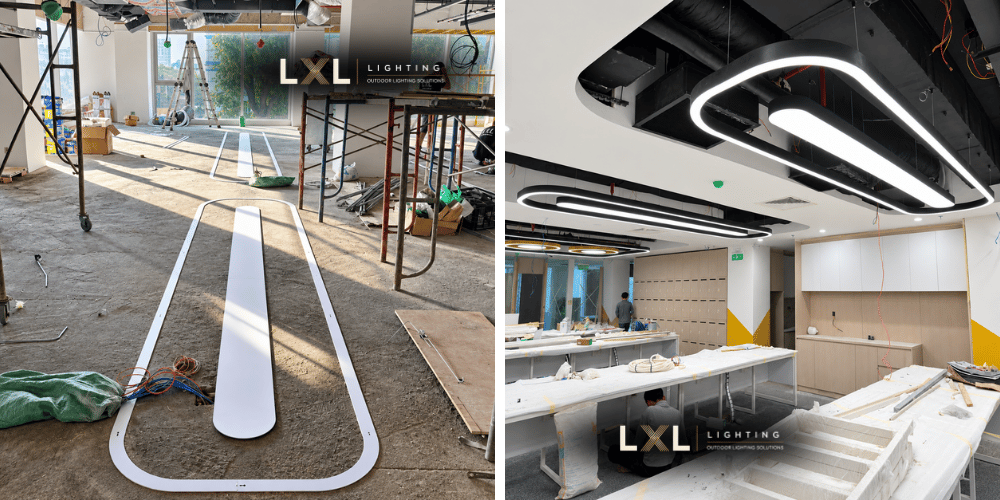

thi công đèn nhôm profile

Hệ đèn vòng tròn tạo nhịp trên nền trần đen

Bên cạnh các tuyến profile uốn cong, một điểm nhấn của công trình là chuỗi đèn nhôm profile vòng tròn được bố trí dọc theo không gian.

Các vòng có kích thước khác nhau, kết hợp với phần sáng tròn ở trung tâm tạo thành một chuỗi hình học liên tục. Trên nền trần mở màu đen, hệ vòng sáng nổi bật và tạo nhịp thị giác rõ ràng theo chiều dài văn phòng.

Trong quá trình lắp đặt, từng cụm đèn được đưa lên vị trí đã định sẵn, sau đó cân chỉnh khoảng cách và cao độ. Đây là những chi tiết khó nhận thấy khi công trình hoàn thiện nhưng lại ảnh hưởng trực tiếp đến sự cân đối của toàn bộ hệ thống.

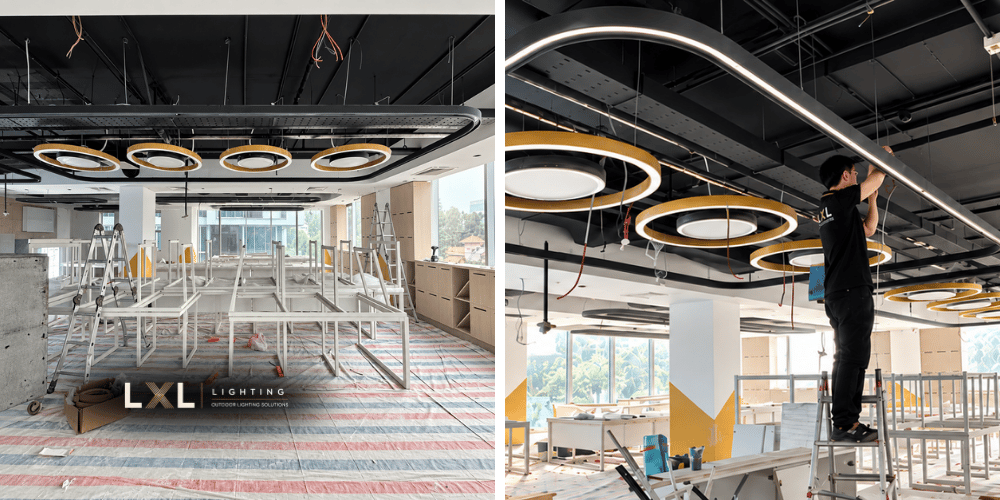

đèn nhôm profile tròn

Đường profile uốn cong kết nối không gian

Ngoài hệ vòng tròn, dự án còn sử dụng các tuyến đèn nhôm profile uốn cong chạy xuyên suốt khu vực làm việc.

Thay vì bố trí nhiều bộ đèn độc lập, đường sáng được sử dụng như một phần của kiến trúc trần. Các đoạn thẳng và đường cong liên kết với nhau, giúp hệ chiếu sáng có tính liên tục và tạo dấu ấn riêng cho không gian văn phòng.

Đây cũng là lợi thế của việc sản xuất đèn nhôm profile theo bản vẽ. Kiến trúc sư và đơn vị thiết kế có thể chủ động về hình dáng, kích thước và cách bố trí thay vì phải điều chỉnh thiết kế theo các mẫu đèn có sẵn.

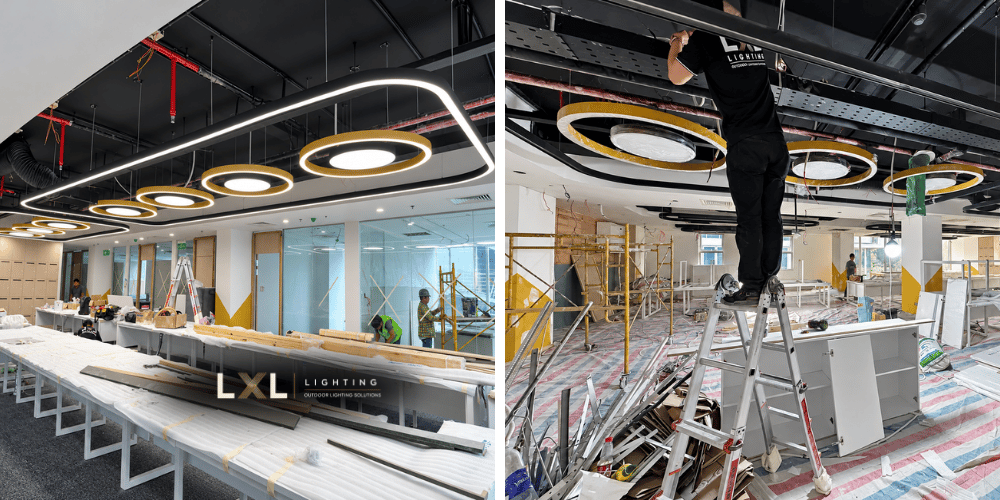

đèn profile uốn cong văn phòng

Thi công phải đi cùng kiểm tra thực tế

Bản vẽ là cơ sở để sản xuất, nhưng điều kiện tại công trình mới quyết định hệ đèn được lắp đặt như thế nào.

Trong quá trình triển khai tại SCEX, đội ngũ LXL LIGHTING cần liên tục kiểm tra vị trí tuyến đèn, cao độ, điểm treo, khoảng cách giữa các cụm, vị trí nguồn và khả năng tránh xung đột với hệ thống M&E.

Sau khi đưa đèn lên trần, từng module tiếp tục được kết nối, cân chỉnh và test ánh sáng để kiểm tra đường sáng trước khi hoàn thiện.

Mục tiêu không chỉ là lắp được và sáng được, mà hệ đèn sau khi hoàn thiện phải giữ được hình dáng, tỷ lệ và tinh thần của thiết kế ban đầu.

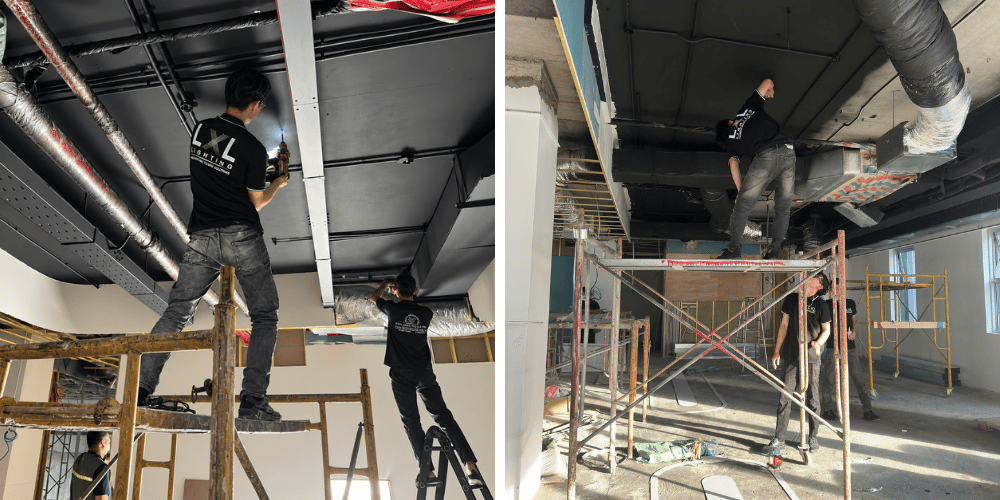

thi công đèn thả văn phòng nhôm profile

LXL LIGHTING – Sản xuất và thi công đèn nhôm profile theo bản vẽ

Từ những mẫu giấy CNC trải trên mặt bằng đến các vòng đèn và đường profile hoàn thiện trên trần, dự án văn phòng SCEX cho thấy rõ mối liên hệ giữa bản vẽ – sản xuất – định vị – thi công – hoàn thiện.

LXL LIGHTING nhận sản xuất đèn nhôm profile cho các dự án văn phòng, showroom, nhà hàng, khách sạn, trung tâm thương mại và công trình kiến trúc với nhiều hình dạng:

Đường thẳng → Vòng tròn → Oval → Cung cong → Bo góc → Lượn sóng → Freeform theo bản vẽ.

Từ tiếp nhận bản vẽ, kiểm tra khả năng gia công, sản xuất tại xưởng đến hỗ trợ định vị và thi công tại công trình, từng công đoạn đều hướng đến việc đưa ý tưởng thiết kế thành một hệ ánh sáng thực tế.
