Vị Trí Đặt Bộ Nguồn Đèn LED: Cách Bố Trí Để Dễ Kiểm Tra Và Bảo Trì

Bộ nguồn đèn LED nên đặt ở đâu để thuận tiện kiểm tra và bảo trì? Với hệ đèn nhôm profile, nên ưu tiên vị trí thông thoáng, có thể tiếp cận khi cần thay thế và phù hợp với khoảng cách cấp điện đến bộ đèn. Đối với trần thạch cao kín, bộ nguồn thường được bố trí gần cửa thăm trần; với trần mở, có thể sử dụng hộp kỹ thuật hoặc vị trí cố định trên kết cấu phù hợp.

Bộ nguồn LED là một trong những thành phần quan trọng của hệ thống chiếu sáng. Nếu bố trí không hợp lý, việc kiểm tra hoặc thay thế có thể ảnh hưởng đến trần hoàn thiện, hệ thống điện và tiến độ bảo trì công trình.

Tại LXL Lighting, vị trí cấp nguồn là một trong những yếu tố được kiểm tra khi tiếp nhận bản vẽ gia công đèn nhôm profile, đặc biệt với các tuyến đèn dài, đèn âm trần và đèn thả kích thước lớn.

1. Vì sao vị trí bộ nguồn ảnh hưởng đến chất lượng hệ đèn?

Bộ nguồn LED có nhiệm vụ cung cấp điện phù hợp với yêu cầu hoạt động của hệ LED. Tùy cấu hình, bộ nguồn có thể chuyển đổi điện áp hoặc điều chỉnh dòng điện cấp cho đèn.

Trong quá trình hoạt động, bộ nguồn sinh nhiệt và chịu ảnh hưởng của điều kiện môi trường xung quanh.

Nếu đặt trong khoang quá kín, gần nguồn nhiệt hoặc nơi có độ ẩm không phù hợp, bộ nguồn có thể hoạt động ngoài điều kiện được nhà sản xuất cho phép.

Bên cạnh đó, vị trí bộ nguồn còn ảnh hưởng đến chiều dài đường dây, khả năng sụt áp và thời gian xử lý sự cố.

Vì vậy, khi thiết kế hệ đèn nhôm profile cần xem xét đồng thời ba yếu tố: điều kiện tản nhiệt, khả năng tiếp cận và phương án cấp điện.

Đây cũng là nội dung cần xác định từ đầu trong quá trình điều khiển đèn LED thanh nhôm.

2. Bảng lựa chọn vị trí bộ nguồn theo từng loại trần

Không phải mọi công trình đều có thể sử dụng cùng một vị trí đặt nguồn. Phương án cần phụ thuộc kết cấu trần và khả năng bảo trì.

Với trần kín, nên kiểm tra khoảng không phía trên cửa thăm để bảo đảm người bảo trì có thể tiếp cận đầu nối và tháo bộ nguồn.

Không nên chỉ đặt nguồn gần cửa thăm trên bản vẽ mà bỏ qua những vật cản thực tế như ống gió, máng cáp hoặc hệ thống chữa cháy.

3. Đặt bộ nguồn như thế nào để tránh quá nhiệt?

Nhiệt độ là yếu tố ảnh hưởng đáng kể đến điều kiện vận hành của bộ nguồn LED.

Khi lắp đặt, cần tuân thủ hướng dẫn của nhà sản xuất về nhiệt độ môi trường, khoảng hở và phương án cố định thiết bị.

Một số nguyên tắc quan trọng gồm:

• Không đặt bộ nguồn trực tiếp sát vật liệu cách nhiệt nếu không được thiết kế cho điều kiện đó.

• Không đặt gần đường ống hoặc thiết bị sinh nhiệt cao.

• Tránh khoang kín không đáp ứng yêu cầu tản nhiệt.

• Cố định bộ nguồn chắc chắn trên bề mặt hoặc giá đỡ phù hợp.

• Không để trọng lượng bộ nguồn tác động lên dây điện và đầu nối.

Khoảng cách giữa các bộ nguồn không có một giá trị chung áp dụng cho mọi sản phẩm. Cần căn cứ vào kích thước, công suất và hướng dẫn lắp đặt của từng loại.

Với những dự án sử dụng nhiều bộ nguồn trong cùng hộp kỹ thuật, cần đánh giá tổng lượng nhiệt và điều kiện thông gió thay vì chỉ xem xét từng bộ nguồn riêng lẻ.

4. Khoảng cách từ bộ nguồn đến đèn LED bao nhiêu là phù hợp?

Đối với nhiều hệ đèn nhôm profile sử dụng LED 24V, khoảng cách từ bộ nguồn đến dải LED có thể ảnh hưởng đến điện áp thực tế tại đầu vào bộ đèn.

Khi đường dây quá dài hoặc tiết diện dây không phù hợp, điện áp có thể suy giảm, làm ảnh hưởng đến hoạt động của hệ LED.

Mức sụt áp phụ thuộc vào:

Chiều dài dây điện: Đường dây dài hơn thường có điện trở lớn hơn.

Tiết diện dây: Dây có tiết diện phù hợp giúp hạn chế điện trở trên đường cấp điện.

Dòng điện tải: Công suất và điện áp của hệ LED quyết định dòng điện chạy trên dây.

Phương án đấu nối: Số điểm cấp nguồn và cách chia đoạn ảnh hưởng đến độ đồng đều của tuyến đèn.

Không có quy định chung rằng bộ nguồn 24V chỉ được đặt cách đèn một khoảng cố định.

Đối với tuyến đèn dài, có thể cần chia nhóm nguồn hoặc bổ sung điểm cấp điện theo phương án kỹ thuật được tính toán.

Xem thêm: Sụt áp và cấp nguồn cho hệ đèn thanh nhôm chạy dài.

5. Đặt nguồn cho đèn thả vòng tròn, bầu dục và tuyến dài

Đối với các hệ đèn nhôm profile có hình dáng đặc biệt, vị trí bộ nguồn cần được tính toán cùng kết cấu treo và đường dây điện.

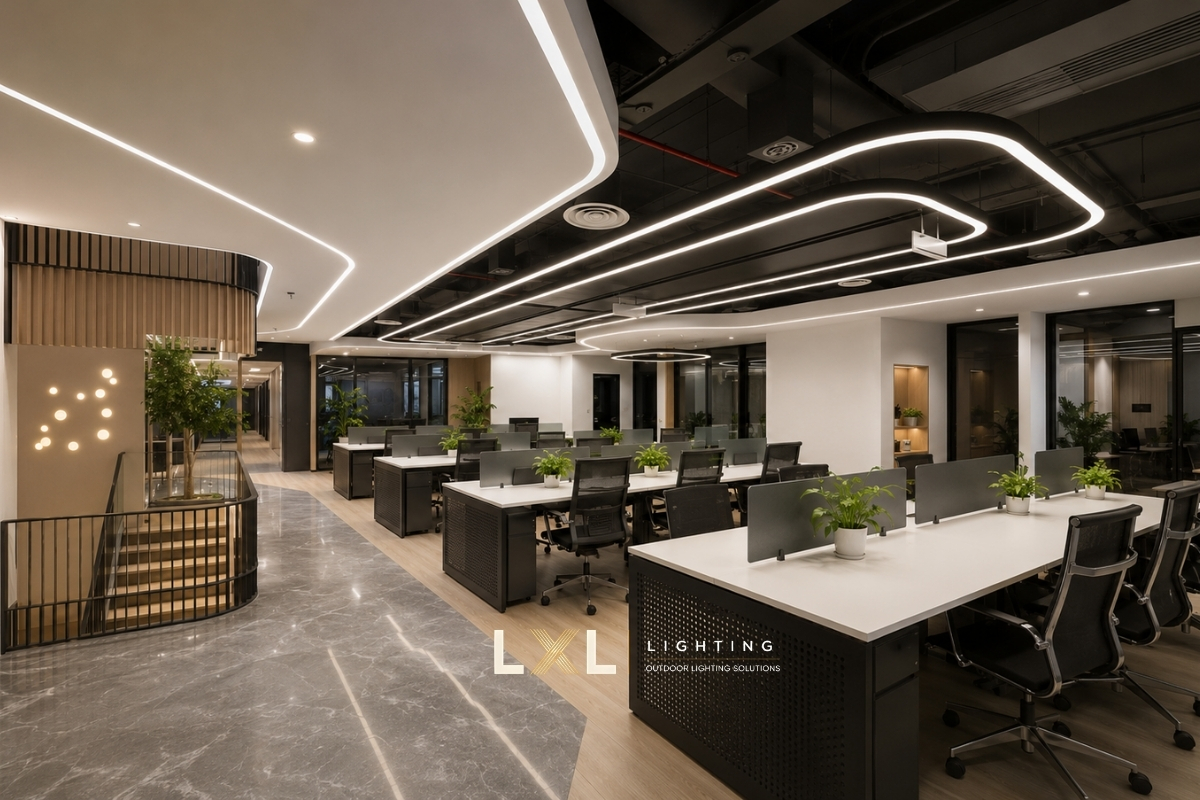

Đèn thả vòng tròn: Có thể sử dụng bộ nguồn đặt ngoài thân đèn nếu cấu hình yêu cầu. Vị trí nguồn cần thuận tiện bảo trì và phù hợp với phương án cấp điện xuống đèn.

Đèn thả bầu dục: Với kích thước lớn, cần kiểm tra tổng công suất, phương án chia đoạn và số điểm cấp điện.

Hệ đèn thanh nhôm dài: Nên đánh giá việc phân chia thành nhiều đoạn cấp điện để hạn chế sụt áp và thuận tiện xử lý sự cố.

Đèn âm trần uốn cong: Cần xác định vị trí nguồn trước khi hoàn thiện trần, đặc biệt khi đường sáng chạy qua nhiều khu vực hoặc có hình dáng phức tạp.

Nếu bộ nguồn được đặt trong hộp che trần của đèn thả, cần bảo đảm hộp có đủ không gian, điều kiện tản nhiệt và khả năng tháo mở.

Tham khảo: Giấu dây nguồn và xác định điểm treo cho văn phòng trần mở.

6. Những lỗi thường gặp khi bố trí bộ nguồn đèn LED

Một số vấn đề có thể phát sinh khi vị trí nguồn không được kiểm tra từ giai đoạn thiết kế.

Đặt nguồn trong trần kín không có cửa thăm: Khi cần thay thế, đơn vị bảo trì có thể phải tháo hoặc sửa lại bề mặt trần.

Đặt nguồn trong khoang thiếu thông thoáng: Có nguy cơ khiến thiết bị hoạt động ở nhiệt độ không phù hợp.

Treo bộ nguồn bằng dây điện: Có thể tạo lực kéo lên đầu nối và làm giảm độ an toàn của hệ thống.

Kéo dây điện áp thấp quá dài: Nếu không tính toán, hệ LED có thể gặp hiện tượng sụt áp.

Không đánh dấu vị trí nguồn: Khi nhiều bộ nguồn được bố trí trên trần, việc tìm thiết bị tương ứng với từng tuyến đèn trở nên khó khăn.

Không kiểm tra khả năng tiếp cận: Bộ nguồn có thể nằm gần cửa thăm nhưng vẫn bị đường ống hoặc kết cấu cản trở.

Những lỗi trên cần được phát hiện trước khi đóng trần và hoàn thiện nội thất để hạn chế phát sinh công việc sửa chữa.

7. Hồ sơ kỹ thuật và cách kiểm tra bộ nguồn trước khi bàn giao

Đối với công trình có nhiều hệ đèn nhôm profile, nên lập bảng kê bộ nguồn ngay từ giai đoạn triển khai.

Bảng kê có thể gồm mã bộ nguồn, công suất, điện áp, nhóm đèn sử dụng, vị trí lắp đặt và phương án tiếp cận bảo trì.

Trước khi hoàn thiện trần, nên thực hiện một số công việc:

1. Đối chiếu vị trí bộ nguồn với bản vẽ điện và trần.

2. Kiểm tra khả năng tiếp cận từ cửa thăm.

3. Kiểm tra phương án cố định và điều kiện tản nhiệt.

4. Xác nhận dây điện, đầu nối và thiết bị bảo vệ phù hợp.

5. Dán nhãn nhận diện cho bộ nguồn và tuyến đèn.

6. Chụp ảnh vị trí thiết bị để phục vụ hồ sơ hoàn công.

7. Kiểm tra hoạt động của hệ đèn trước khi bàn giao.

Với những bộ đèn có chức năng điều chỉnh độ sáng, cần kiểm tra thêm sự tương thích giữa nguồn LED và hệ điều khiển.

Tham khảo: Danh sách kiểm tra bản vẽ đèn nhôm profile trước khi sản xuất.

8. Câu hỏi thường gặp và giải pháp từ LXL Lighting

Bộ nguồn đèn LED có thể đặt trong trần thạch cao không?

Có thể nếu vị trí lắp đáp ứng yêu cầu kỹ thuật, điều kiện tản nhiệt và cho phép tiếp cận để kiểm tra hoặc thay thế.

Nguồn 24V nên đặt cách đèn bao nhiêu mét?

Không có khoảng cách cố định cho mọi cấu hình. Cần tính toán dựa trên công suất, dòng điện, tiết diện dây và mức sụt áp cho phép.

Có nên đặt tất cả bộ nguồn tại một vị trí không?

Có thể gom theo khu vực khi phù hợp, nhưng cần xem xét chiều dài dây, tản nhiệt, khả năng bảo trì và phương án xử lý sự cố.

Đèn thả vòng tròn có cần bộ nguồn riêng không?

Tùy công suất và cấu hình. Một bộ đèn có thể dùng một hoặc nhiều bộ nguồn theo thiết kế kỹ thuật.

Bộ nguồn đặt trong hộp che trần có an toàn không?

Cần kiểm tra kích thước hộp, điều kiện nhiệt, kết cấu cố định và khả năng bảo trì theo hướng dẫn của nhà sản xuất.

Có thể thay bộ nguồn mà không tháo đèn không?

Có thể nếu hệ thống được thiết kế với bộ nguồn đặt tại vị trí tiếp cận độc lập.

LXL Lighting có hỗ trợ kiểm tra vị trí nguồn theo bản vẽ không?

LXL có thể phối hợp kiểm tra phương án cấp nguồn, kích thước bộ đèn và yêu cầu gia công. Việc thiết kế, lắp đặt và nghiệm thu hệ thống điện cần được thực hiện theo phạm vi công việc của đơn vị phụ trách kỹ thuật công trình.

Kết luận

Vị trí đặt bộ nguồn đèn LED cần được xác định ngay từ bản vẽ để bảo đảm khả năng tản nhiệt, hạn chế sụt áp và thuận tiện bảo trì. Một bộ nguồn có chất lượng tốt vẫn có thể gặp vấn đề nếu được lắp đặt trong điều kiện không phù hợp.

Đối với hệ đèn nhôm profile dài, đèn thả vòng tròn, bầu dục hoặc âm trần uốn cong, việc kiểm tra vị trí nguồn và phương án cấp điện trước khi sản xuất giúp hạn chế những thay đổi phát sinh tại công trình.

Tham khảo tổng quan: Đèn LED thanh nhôm profile là gì? 8 dòng phổ biến.

LXL Lighting nhận gia công đèn nhôm profile theo bản vẽ CAD/PDF/3D. Gửi bản vẽ trần, kích thước tuyến đèn và yêu cầu cấp nguồn để LXL hỗ trợ kiểm tra phương án sản xuất và báo giá.
