Thiết Kế Đèn Nhôm Profile Cho Văn Phòng Trần Mở, Lộ Hệ Cơ Điện

Trả lời nhanh: Văn phòng trần mở dùng đèn thả nhôm profile treo ở cao độ 2.8–3.2m so với sàn, tạo "mặt trần ảo" bằng ánh sáng bên dưới hệ ống gió và máng cáp. Ba việc quyết định thành bại: chốt cao độ treo thống nhất, xác định điểm treo bám kết cấu thật, và đi dây nguồn theo máng gọn gàng vì mọi thứ đều lộ.

Trần mở — bê tông mộc, ống gió sơn đen, máng cáp chạy lộ — là phong cách được các văn phòng công nghệ và không gian sáng tạo ưa chuộng vì cảm giác cao, thoáng và "thật". Nhưng trần mở cũng là kiểu trần khó làm đèn nhất: không có thạch cao để âm, không có mặt phẳng để bám, và mọi sợi dây điện đi ẩu đều phơi ra trước mắt. Bài này đi qua toàn bộ các quyết định kỹ thuật, theo đúng trình tự triển khai một dự án trần mở.

Checklist nhanh cho dự án trần mở:

Đặc Điểm Trần Mở

Trần mở giữ nguyên kết cấu và hệ kỹ thuật lộ ra: đáy sàn bê tông, dầm, ống gió điều hòa, ống chữa cháy, máng cáp điện. Toàn bộ thường được sơn một màu (đen hoặc xám đậm là phổ biến nhất) để các hệ "chìm" vào nhau thành một nền đồng nhất.

Với chiếu sáng, kiểu trần này có ba đặc điểm cần nắm: chiều cao thông thủy thực tế lớn (thường 3.2–4m tính đến đáy sàn) nhưng chiều cao "sạch" — dưới đáy ống gió — thấp hơn đáng kể; nền trần tối hút sáng nên cùng công suất, không gian trần mở cần nhiều ánh sáng hơn trần trắng; và không có mặt trần phẳng nên đèn thả gần như là phương án duy nhất cho khu làm việc.

Chọn Đèn Phù Hợp

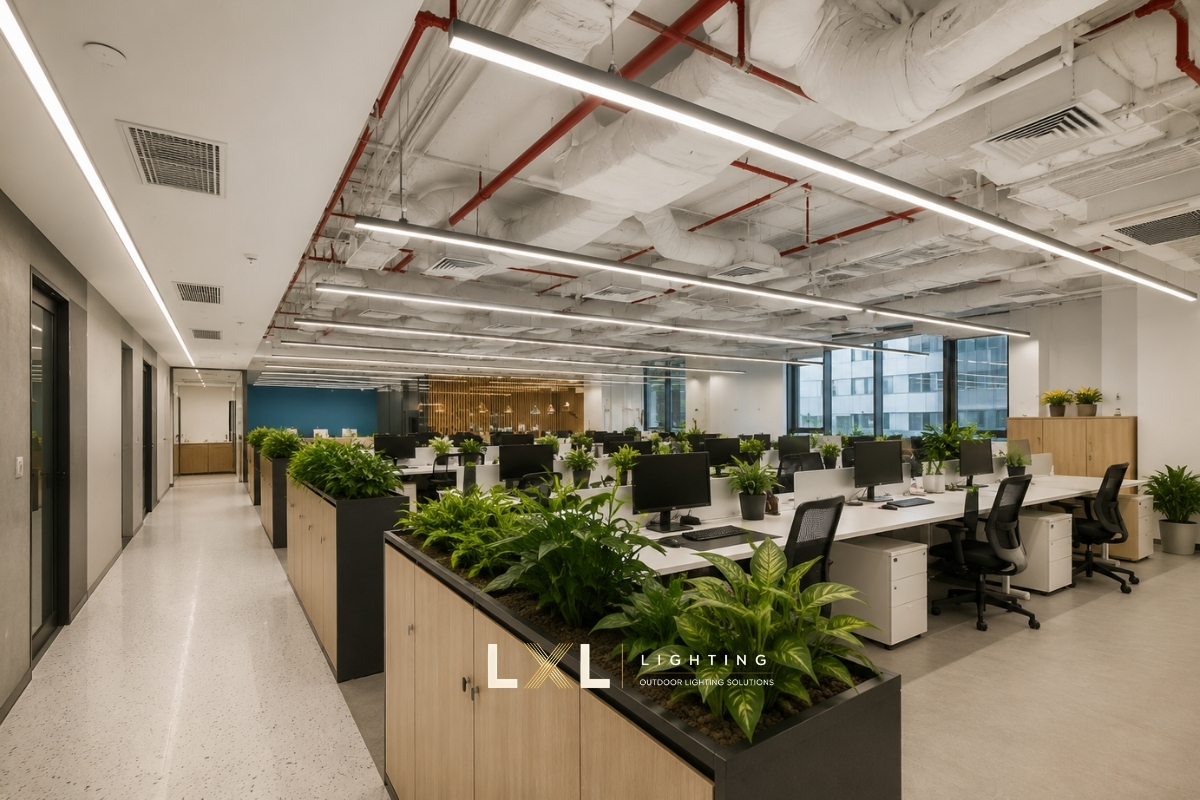

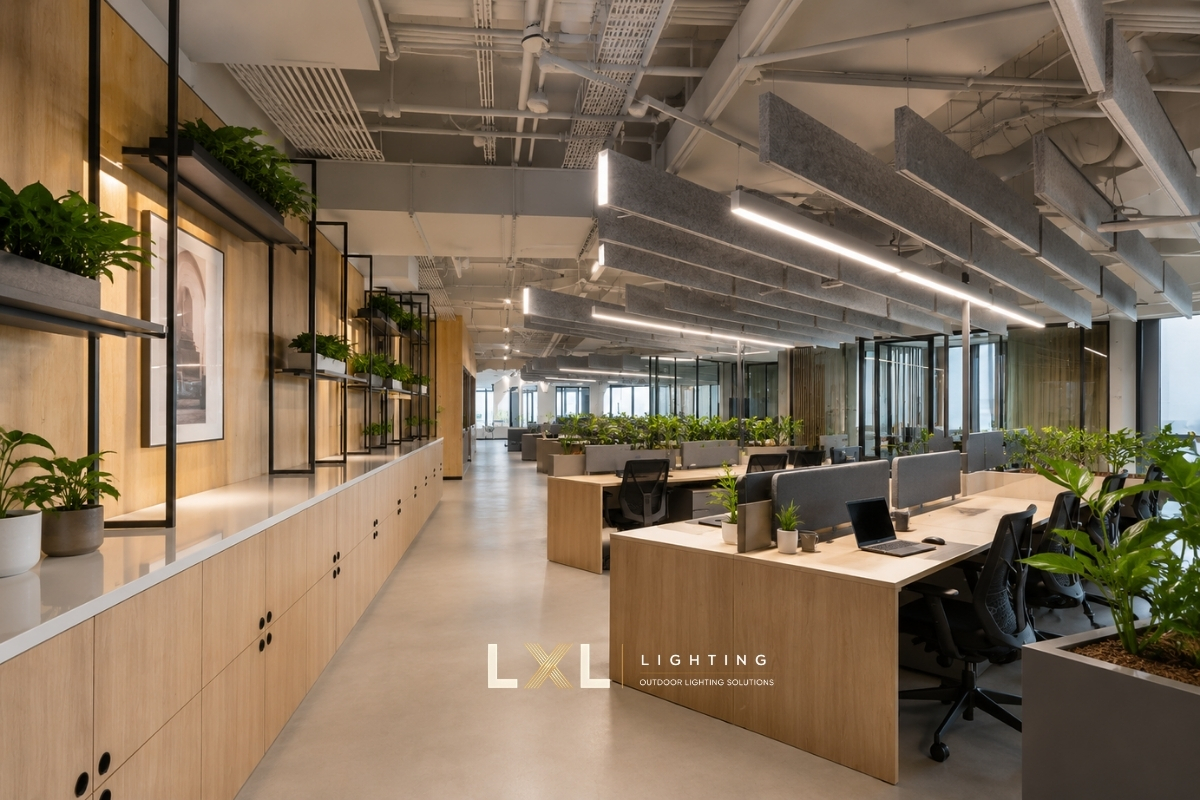

Đèn thả Linear nhôm profile là dòng chủ lực cho trần mở: tuyến sáng thẳng, dứt khoát, hợp ngôn ngữ công nghiệp của kiểu trần này. Ba lựa chọn cấu hình đáng cân nhắc:

Đèn chiếu hai chiều (xuống bàn + hắt lên trần). Với nền trần tối, phần ánh sáng hắt lên làm hiện khối kết cấu và ống kỹ thuật — biến hệ cơ điện thành nét trang trí thay vì thứ cần giấu. Đây là cấu hình được chọn nhiều nhất cho trần mở tại xưởng LXL.

Màu thân đèn theo nền trần. Trần sơn đen đi thân đèn đen — tuyến sáng như nét vẽ phát sáng giữa nền tối. Trần bê tông mộc hợp cả thân đen lẫn thân bạc anodized.

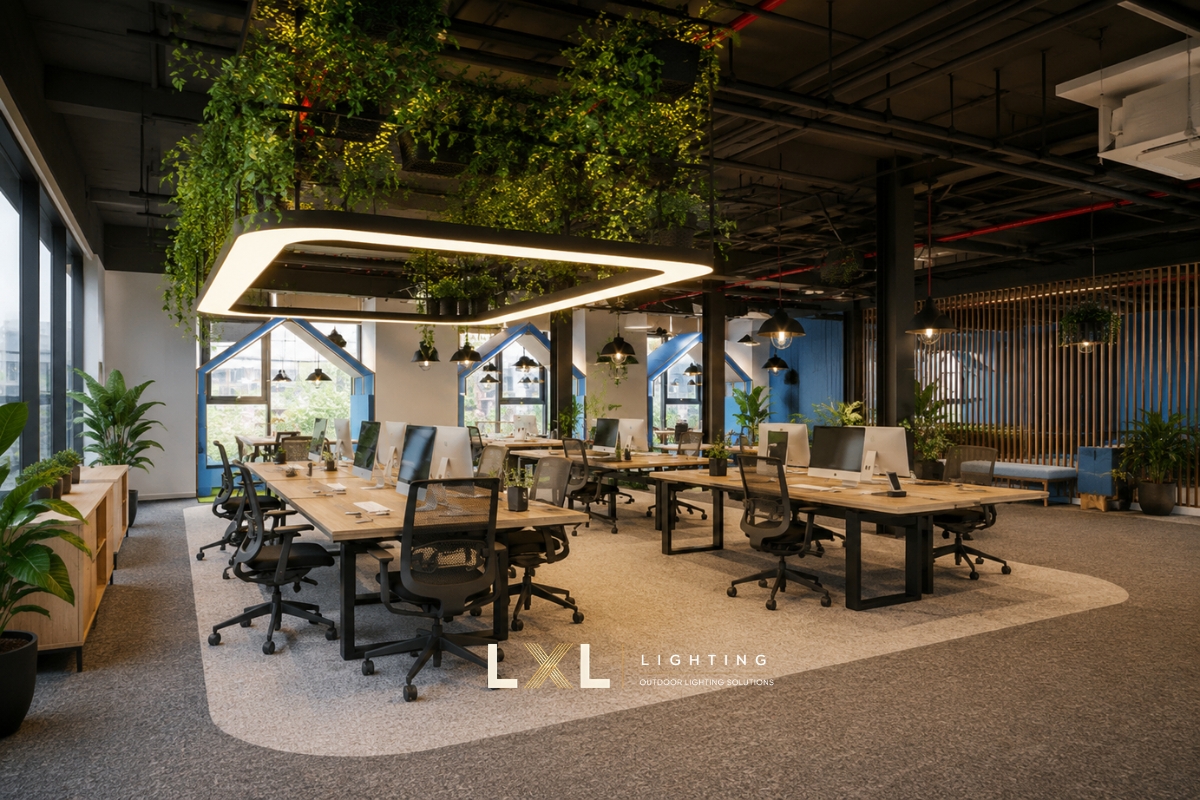

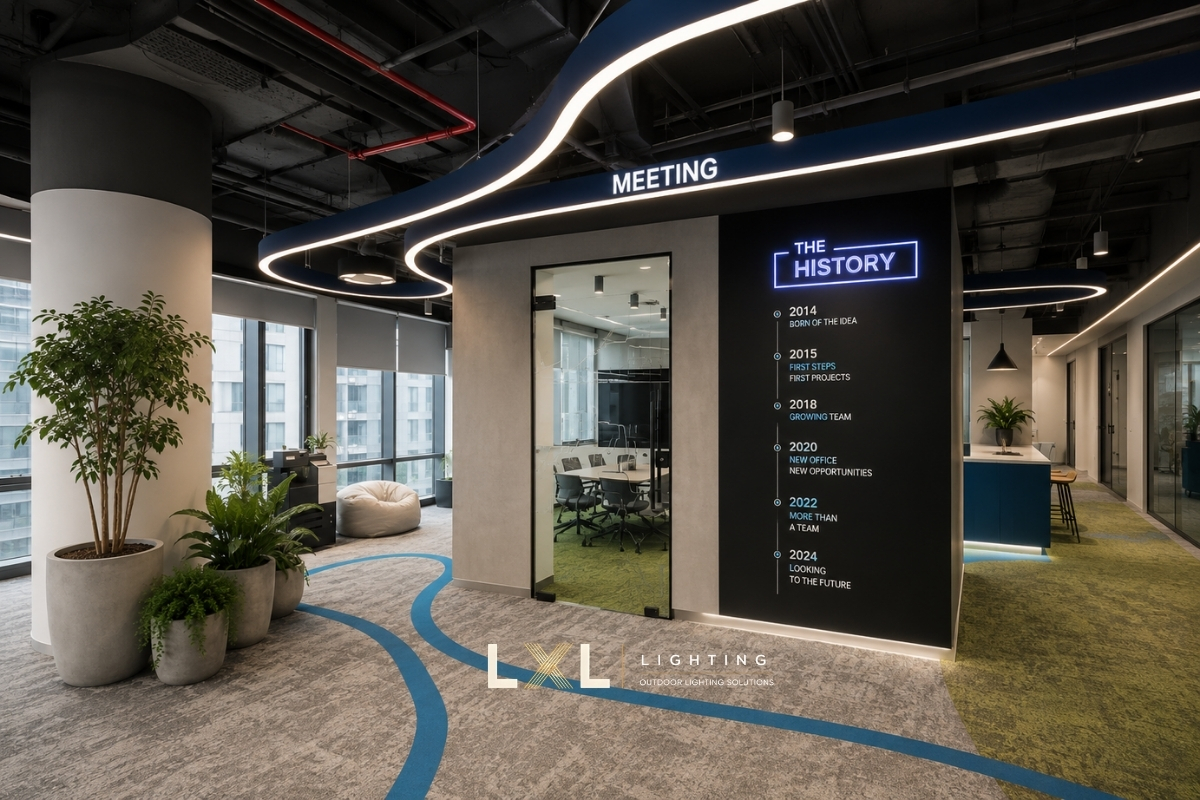

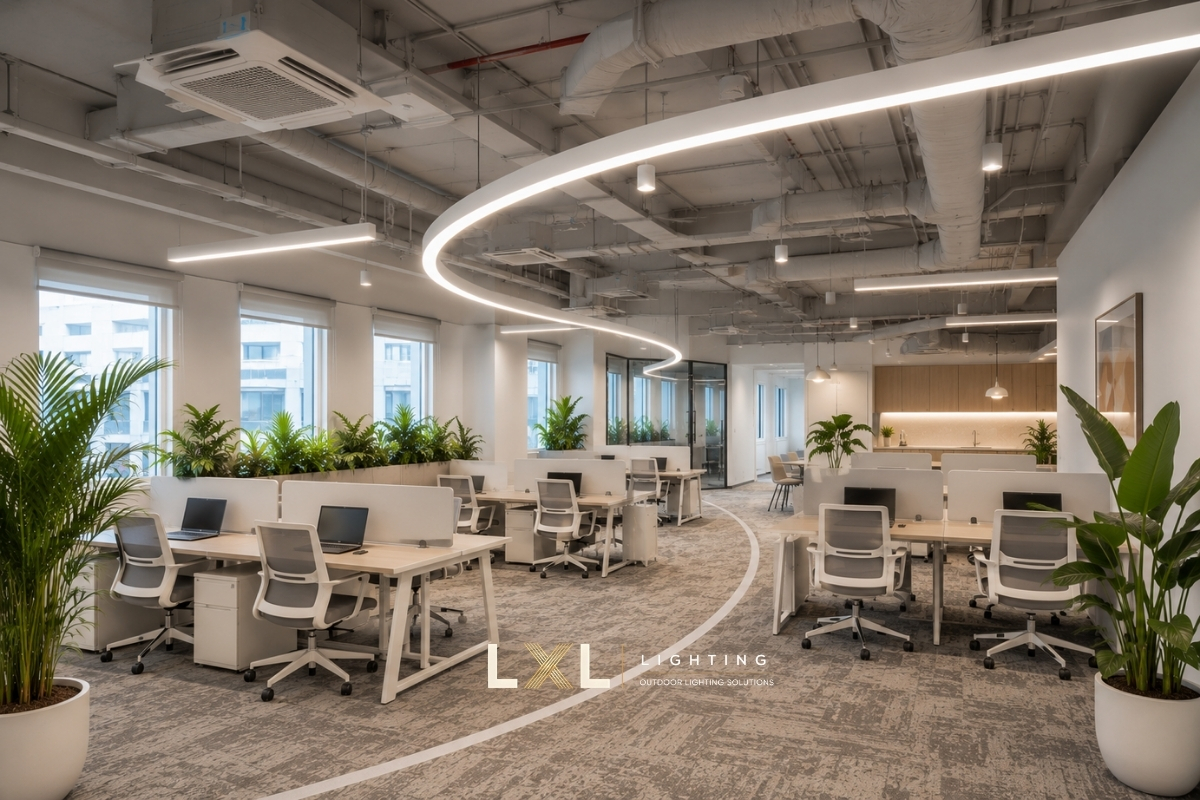

Bộ hình học cho khu chung. Trần mở thường cao, đủ chỗ cho bộ Ring hoặc uốn cong cỡ lớn tại sảnh, khu trao đổi — tương phản mềm-cứng giữa đường cong ánh sáng và hệ ống vuông vức phía trên rất ăn ảnh.

Xác Định Cao Độ Treo

Cao độ treo là quyết định quan trọng nhất của trần mở — nó tạo ra "mặt trần ảo" thay cho mặt trần thật đã không còn.

Nguyên tắc: toàn bộ đèn khu làm việc treo về một cao độ thống nhất, thường 2.8–3.2m so với sàn tùy chiều cao công trình. Mắt người sẽ đọc mặt phẳng đèn này là "trần", còn mọi thứ phía trên (ống, máng, kết cấu) lùi thành phông nền. Đèn treo lộn xộn nhiều cao độ ở khu làm việc làm không gian rối — hiệu ứng ngược hoàn toàn.

Hai mốc kiểm tra khi chốt cao độ: đèn phải nằm dưới đáy ống gió ít nhất 15–20cm để tuyến sáng không bị ống cắt bóng; và trên tầm mắt người đứng thoải mái (từ 2.4m trở lên) để không chói. Khoảng giữa hai mốc đó là vùng treo hợp lệ — nếu vùng này quá hẹp (ống gió đi thấp), cần làm việc lại với đơn vị cơ điện trước khi chốt phương án đèn.

Phối Hợp Điều Hòa Và Ống Kỹ Thuật

Ở trần mở, đèn và hệ kỹ thuật nhìn thấy nhau — theo cả nghĩa đen. Bản vẽ bố trí đèn phải chồng lên bản vẽ cơ điện để xử lý ba xung đột thường gặp:

Tuyến đèn chạy song song ngay dưới ống gió lớn: ống che ánh sáng hắt lên và tạo vệt bóng — dịch tuyến đèn lệch khỏi hình chiếu của ống. Miệng thổi điều hòa hướng thẳng vào đèn thả: luồng gió làm đèn dây treo rung nhẹ liên tục — dịch đèn hoặc đổi hướng thổi. Và tuyệt đối không mượn ống gió, ống nước làm chỗ bám điểm treo — vừa sai kỹ thuật vừa truyền rung.

Trình tự phối hợp nên là: cơ điện đi trước và chốt cao độ các hệ, đèn vẽ sau trong phần không gian còn lại. Chi tiết quy trình phối hợp xem bài Lỗi giao diện: file 'snippets/shortcode-Phối.bwt' không được tìm thấy .

Xác Định Điểm Treo

Điểm treo ở trần mở bám trực tiếp vào kết cấu: đáy sàn bê tông (khoan nở), dầm bê tông hoặc dầm thép (kẹp dầm chuyên dụng). Ba lưu ý từ hiện trường:

Khoan điểm treo vào đáy sàn phải né thép sàn và các ống chôn sẵn — dò trước bằng máy quét hoặc tham chiếu bản vẽ kết cấu. Bộ đèn dài liền mạch 6–10m cần nhiều điểm treo thẳng hàng và chia đều tải; sai lệch giữa các điểm làm thân đèn cong nhẹ, nhìn rõ ở tuyến dài. Và mỗi bộ hình học lớn (Ring trên 1m) cần phương án treo được tính riêng theo trọng lượng thật — con số này xưởng cung cấp theo từng cấu hình khi chốt đơn hàng.

Giấu Và Đi Dây Nguồn

Ở trần kín, dây điện xấu được tha thứ vì không ai nhìn thấy. Ở trần mở thì không. Nguyên tắc: dây nguồn đi theo hệ máng cáp có sẵn đến điểm gần đèn nhất, đoạn thả xuống đèn đi trong ống luồn thẳng sơn cùng màu trần hoặc bó gọn theo dây cáp treo của đèn.

Bộ nguồn đặt trên máng cáp hoặc trong hộp kỹ thuật nhỏ gắn kết cấu — không đặt lửng lơ trên thân đèn và không giấu ở vị trí sau này không với tới. Trần mở có lợi thế lớn về bảo trì: mọi thứ đều tiếp cận được bằng thang — tận dụng lợi thế đó bằng cách đặt nguồn ở nơi nhìn thấy và chạm tới được. Chi tiết vị trí bộ nguồn xem bài Lỗi giao diện: file 'snippets/shortcode-Đặt.bwt' không được tìm thấy .

Bản Vẽ Cần Chuẩn Bị

Dự án trần mở cần bộ bản vẽ đủ bốn lớp trước khi sản xuất: mặt bằng bố trí nội thất (xác định vị trí cần sáng); mặt bằng cơ điện đã chốt cao độ (ống gió, máng cáp, chữa cháy); mặt bằng bố trí đèn ghi rõ cao độ treo từng khu; và mặt cắt qua các vị trí điển hình thể hiện tương quan đèn – ống gió – tầm mắt.

Mặt cắt là bản vẽ hay bị bỏ qua nhất nhưng quan trọng nhất ở trần mở — vì mọi xung đột cao độ chỉ hiện ra trên mặt cắt, không hiện trên mặt bằng.

Lỗi Thường Gặp

1. Treo đèn nhiều cao độ lộn xộn ở khu làm việc — phá vỡ "mặt trần ảo", không gian rối.

2. Tuyến đèn nằm đúng hình chiếu ống gió — ánh sáng hắt lên bị chặn, tạo vệt bóng.

3. Bám điểm treo vào ống kỹ thuật thay vì kết cấu.

4. Dây nguồn thả tự do không theo máng — lộ toàn bộ trước mắt người dùng.

5. Quên rằng nền trần tối hút sáng — giữ nguyên công suất như trần trắng, không gian bị tối.

6. Không vẽ mặt cắt — xung đột cao độ chỉ được phát hiện khi treo thử tại công trường.

Kinh Nghiệm Thực Tế Từ Xưởng LXL Lighting

Từ các văn phòng trần mở LXL đã gia công và thi công, hai kinh nghiệm đáng chia sẻ nhất:

Treo mẫu một bộ trước khi kéo cả tuyến. Với trần mở, đội LXL thường treo thử một bộ đèn tại hiện trường ở đúng cao độ thiết kế, bật sáng và cùng chủ đầu tư đứng nhìn từ vài vị trí. Cảm nhận thật tại chỗ khác bản vẽ — và điều chỉnh cao độ 10–20cm ở bước này gần như miễn phí, trong khi điều chỉnh sau khi lắp cả trăm mét là câu chuyện khác.

Sơn lại ống luồn dây cùng ngày sơn trần. Nghe nhỏ nhặt nhưng là chi tiết phân biệt công trình gọn và công trình ẩu: ống luồn trắng nguyên bản chạy trên nền trần đen nhìn thấy từ mọi góc. Đưa hạng mục sơn ống luồn vào cùng gói sơn trần ngay từ đầu để không ai phải leo lại lần hai.

Câu Hỏi Thường Gặp

Trần mở có bắt buộc dùng đèn thả không? Gần như vậy với khu làm việc — không có mặt trần phẳng để lắp nổi hay âm trần. Ngoại lệ: đèn có thể gắn nổi bám theo đáy dầm bê tông ở một số vị trí, và các mảng tường vẫn dùng được đèn hắt.

Cao độ treo đèn ở trần mở nên là bao nhiêu? Thường 2.8–3.2m so với sàn, tùy chiều cao công trình: dưới đáy ống gió ít nhất 15–20cm và trên tầm mắt người đứng (từ 2.4m trở lên). Quan trọng nhất là thống nhất một cao độ cho toàn khu làm việc.

Trần mở sơn đen thì chọn đèn màu gì, công suất ra sao? Thân đèn đen hoặc xám đậm cùng tông trần cho hiệu ứng tuyến sáng nổi trên nền chìm. Nền trần tối hút sáng nên cần dự phòng công suất cao hơn trần trắng — cấu hình cụ thể tính theo diện tích và cao độ khi có mặt bằng.

Dây điện của đèn thả ở trần mở giấu thế nào? Không giấu được thì làm cho gọn và có chủ đích: dây đi theo máng cáp sẵn có đến gần đèn, đoạn thả xuống đi trong ống luồn thẳng sơn cùng màu trần hoặc bó theo cáp treo. Bộ nguồn đặt trên máng hoặc hộp kỹ thuật gắn kết cấu.

Kết Luận

Trần mở thưởng cho người làm kỹ và phạt người làm ẩu — vì mọi chi tiết đều lộ. Chốt một cao độ treo thống nhất, phối hợp cơ điện trên mặt cắt, bám điểm treo vào kết cấu và đi dây có chủ đích: bốn việc đó quyết định 90% chất lượng hệ đèn trần mở.

Gửi mặt bằng, ảnh hiện trạng trần và bản vẽ cơ điện (nếu có) để LXL Lighting tư vấn cao độ treo, cấu hình đèn và phương án đi nguồn — phản hồi trong thời gian sớm nhất, thường trong giờ hành chính.
