Đèn Trần Xuyên Sáng Theo Bản Vẽ CAD/3D – Từ Thiết Kế Đến Sản Xuất

Đèn Trần Xuyên Sáng Theo Bản Vẽ CAD/3D – Từ Thiết Kế Đến Sản Xuất

Một phối cảnh trần phát sáng có thể được dựng rất nhanh trên bản vẽ 3D, nhưng để biến hình ảnh đó thành một hệ đèn trần xuyên sáng hoàn thiện ngoài công trình cần nhiều bước kỹ thuật hơn. Hình dạng phải đúng thiết kế, hệ khung phải phù hợp với mặt trần, các phần lớn cần được chia module hợp lý, vị trí mối nối phải được tính trước và hệ LED cần được bố trí để tạo bề mặt sáng đồng đều.

LXL Lighting triển khai đèn trần xuyên sáng từ hồ sơ CAD/PDF/3D đến sản xuất thực tế, tập trung vào hệ khung nhôm, phương án tạo hình, module, mối nối và bố trí LED trước khi đưa sản phẩm ra công trình. LXL có xưởng sản xuất tại Hà Nội và TP.HCM, đồng thời hỗ trợ lắp đặt và thi công dự án trên toàn quốc.

Đèn trần xuyên sáng là gì?

Đèn trần xuyên sáng là hệ chiếu sáng trong đó nguồn LED được bố trí phía sau một bề mặt có khả năng truyền và khuếch tán ánh sáng. Khi bật đèn, toàn bộ bề mặt trở thành một vùng sáng lớn thay vì chỉ nhìn thấy từng bóng hoặc từng điểm LED riêng lẻ.

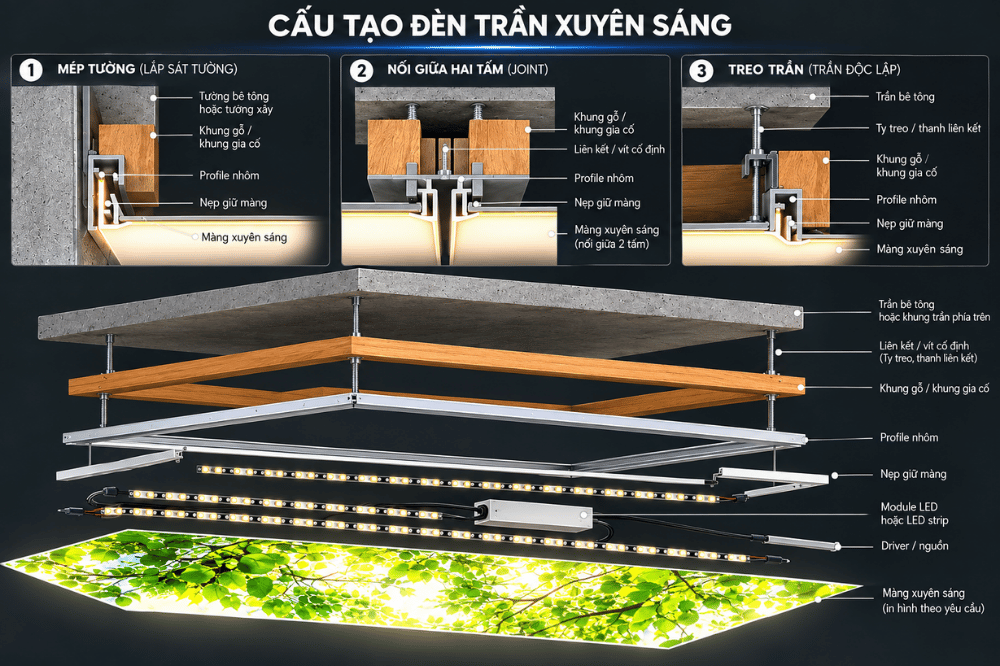

Một hệ hoàn chỉnh thường liên quan đến nhiều thành phần như kết cấu đỡ, khung hoặc profile định hình, hệ LED, nguồn driver, khoảng không kỹ thuật và mặt xuyên sáng. Tùy thiết kế, mặt hoàn thiện có thể sử dụng màng, vải hoặc vật liệu khuếch tán phù hợp với yêu cầu của từng công trình.

Nếu cần tìm hiểu kỹ từng lớp của hệ, có thể tham khảo bài Cấu Tạo Trần Xuyên Sáng: Khung Nhôm, LED, Màng & Khoang Kỹ Thuật.

Vì sao đèn trần xuyên sáng được sử dụng trong thiết kế kiến trúc?

Điểm khác biệt của đèn trần xuyên sáng là khả năng biến một mảng trần hoặc một hình khối lớn thành nguồn sáng kiến trúc. Thay vì bố trí nhiều đèn rời, kiến trúc sư có thể tạo một bề mặt sáng liên tục để vừa cung cấp ánh sáng vừa trở thành điểm nhấn cho không gian.

Giải pháp này phù hợp với sảnh lễ tân, văn phòng, phòng họp, showroom, nhà hàng, khách sạn, trung tâm thương mại, khu trưng bày và những không gian cần một hệ ánh sáng có hình dạng riêng theo thiết kế nội thất.

Tuy nhiên, yếu tố quyết định chất lượng không chỉ nằm ở hình thức bên ngoài. Một hệ đèn đẹp cần được xử lý đồng thời về hình dạng, khung, khoảng không kỹ thuật, LED, mối nối và khả năng lắp đặt.

Từ bản vẽ 3D đến sản phẩm thực tế cần giải quyết những gì?

Một file phối cảnh thể hiện rất rõ sản phẩm sau khi hoàn thiện sẽ trông như thế nào, nhưng chưa chắc đã đủ thông tin để sản xuất. Trước khi gia công, LXL tập trung kiểm tra năm nhóm vấn đề chính.

Việc kiểm soát các yếu tố này từ trước giúp giảm tình trạng phải sửa trực tiếp tại công trình khi hệ khung đã hoàn thiện hoặc khi các bộ môn khác đã đóng trần.

LXL Lighting tiếp nhận những loại hồ sơ nào?

LXL có thể bắt đầu từ nhiều mức độ hồ sơ khác nhau. Với dự án đã triển khai kỹ thuật, khách hàng có thể gửi bản vẽ AutoCAD, PDF mặt bằng trần, mặt cắt hoặc bản vẽ chi tiết. Với dự án đang ở giai đoạn thiết kế, có thể gửi file 3D, phối cảnh hoặc hình minh họa để đội kỹ thuật trao đổi thêm về kích thước và cấu tạo.

Các định dạng thường được sử dụng gồm CAD, PDF, SketchUp, 3ds Max, Rhino hoặc file 3D tương đương. Hồ sơ càng đầy đủ về mặt bằng, mặt cắt, kích thước và cao độ thì việc kiểm tra phương án càng nhanh và sát với điều kiện công trình.

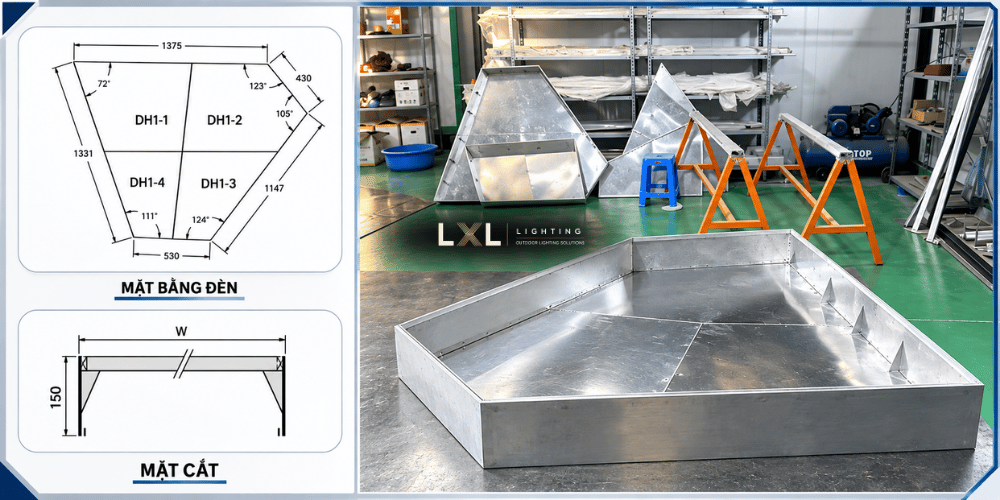

Từ bản vẽ kiến trúc đến bản vẽ sản xuất

Bản vẽ kiến trúc cho biết hệ đèn cần trông như thế nào. Bản vẽ sản xuất cần đi thêm một bước: xác định hệ đó sẽ được làm ra và lắp đặt như thế nào.

Ở giai đoạn này, các thông tin như kích thước thực tế, vị trí liên kết, bán kính, điểm bắt đầu và kết thúc đường cong, vị trí mối nối, phương án chia module, khoảng không bố trí LED và vị trí nguồn cần được làm rõ trước khi đưa xuống xưởng.

Đối với hệ khung, có thể tham khảo thêm bài Khung Nhôm Trần Xuyên Sáng – Gia Công Theo Bản Vẽ CAD/PDF/3D.

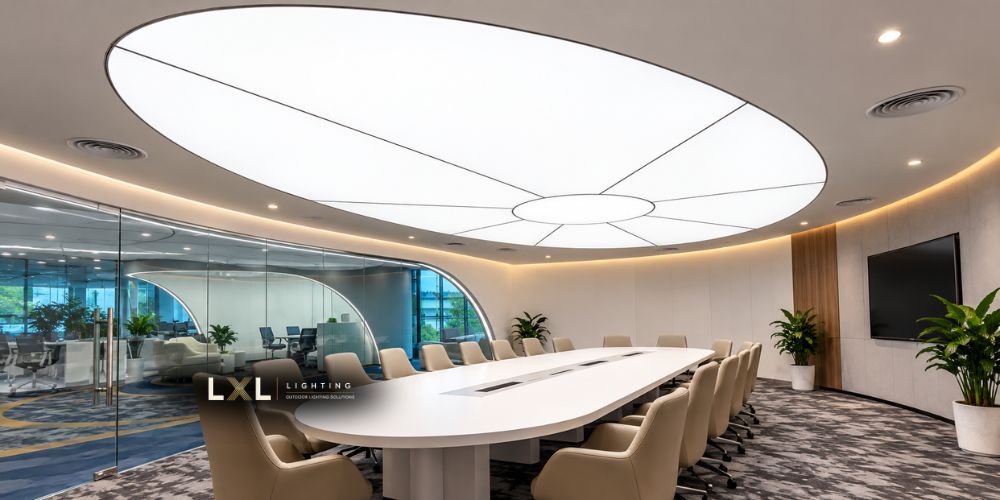

Các hình dạng đèn trần xuyên sáng có thể triển khai

Tùy theo thiết kế kiến trúc và điều kiện kết cấu, hệ đèn có thể được triển khai theo nhiều hình dạng khác nhau như dạng thẳng, vuông, chữ nhật, vòng cung, vòng tròn, oval, elip, đường cong tự do hoặc các hình tạo theo concept riêng.

Với những thiết kế có đường cong, việc kiểm soát hình học của hệ khung đặc biệt quan trọng vì sai lệch nhỏ trên từng đoạn có thể làm thay đổi hình tổng thể khi lắp ghép. Những dự án dạng cong có thể tham khảo thêm bài Khung Nhôm Trần Xuyên Sáng Uốn Cong – Đúng Bán Kính, Không Lộ Mối Nối.

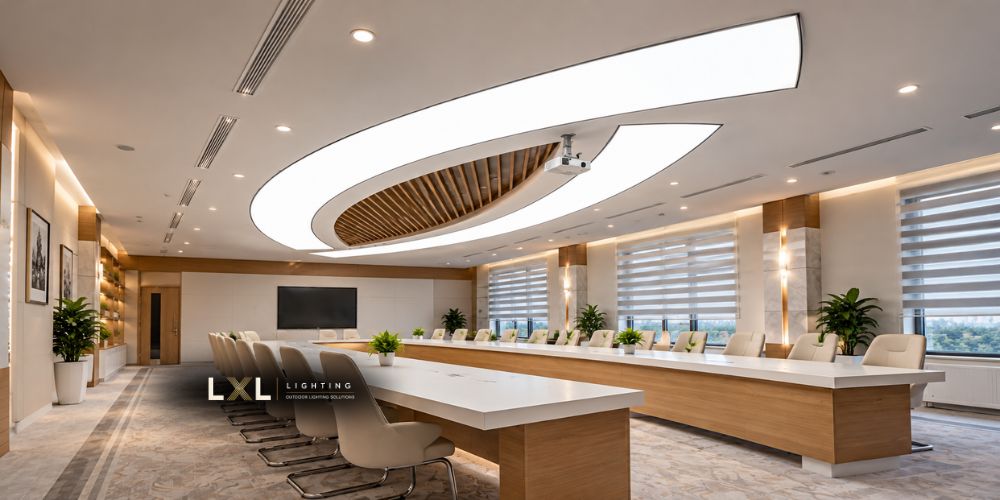

Khi nào cần chia hệ thành module?

Không phải hệ đèn xuyên sáng nào cũng có thể sản xuất và vận chuyển nguyên khối. Với những hệ kích thước lớn, việc chia module thường được tính ngay từ bản vẽ sản xuất.

Các yếu tố ảnh hưởng gồm kích thước xe vận chuyển, cửa ra vào công trình, thang máy, chiều cao thi công, đường đưa sản phẩm vào vị trí lắp đặt và khả năng nâng hệ lên trần.

Việc chia module không đơn thuần là cắt hệ thành nhiều phần. Vị trí nối cần được tính để thuận tiện lắp ráp, đảm bảo hình tổng thể và hạn chế ảnh hưởng đến bề mặt hoàn thiện sau cùng. Các module cũng nên được đánh dấu rõ trước khi đóng gói để đội lắp đặt có thể xác định đúng thứ tự tại công trình.

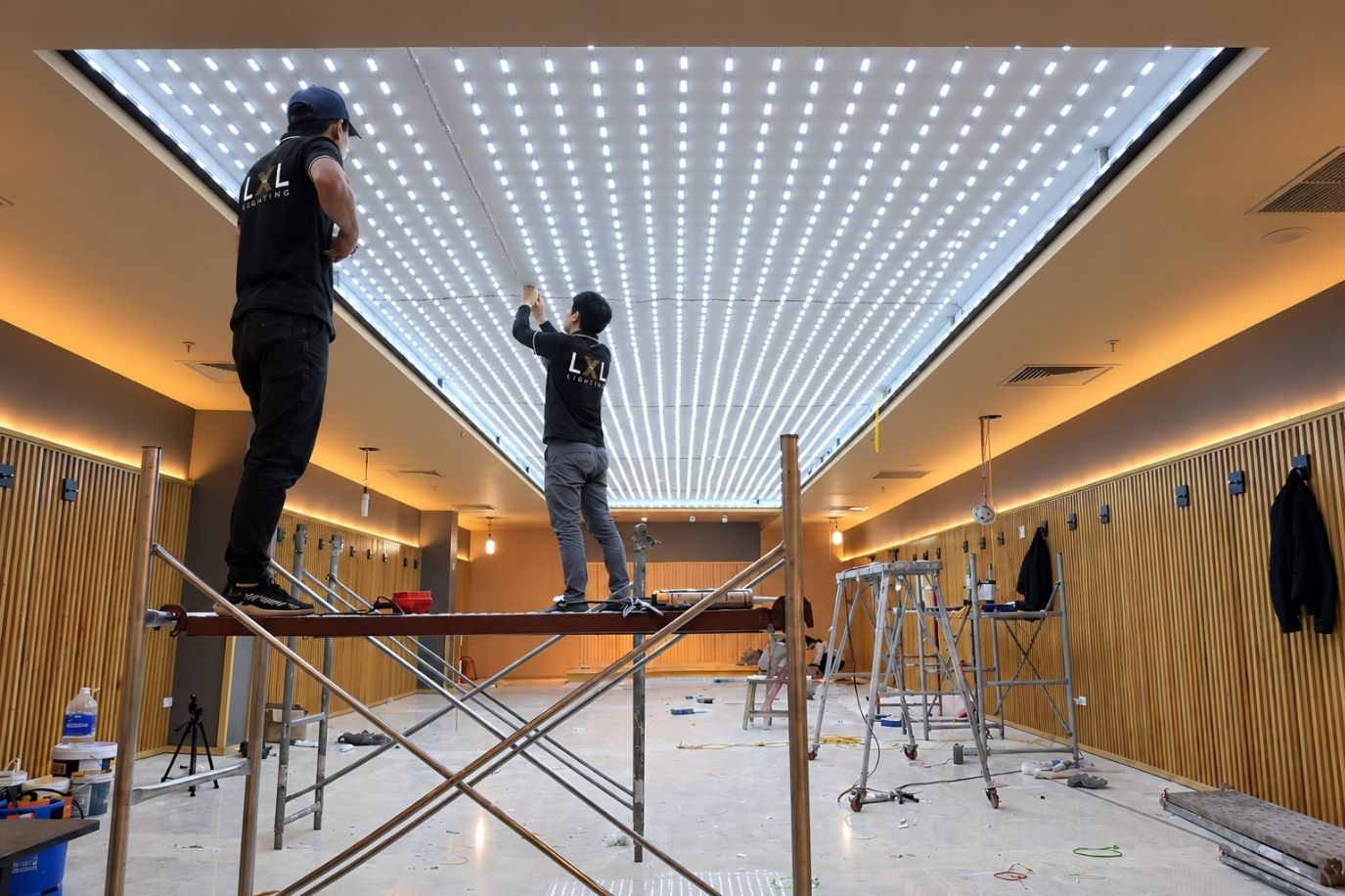

Phương án LED cần được tính cùng hệ khung

Một lỗi thường gặp của trần xuyên sáng là mặt sáng không đều, xuất hiện điểm LED, mép tối hoặc vùng sáng mạnh – yếu khác nhau. Vì vậy phương án LED không nên được xử lý như một hạng mục hoàn toàn tách rời sau khi hệ khung đã hoàn thành.

LXL xem xét LED cùng với kích thước hệ, khoảng cách từ nguồn sáng đến mặt xuyên sáng, hình dạng của khung và yêu cầu màu ánh sáng. Tùy công trình có thể lựa chọn 3000K, 4000K, 6500K hoặc các cấu hình điều khiển phù hợp.

Trước khi giao hàng, hệ LED có thể được kiểm tra để đánh giá độ đồng đều của mặt sáng và phát hiện các vị trí cần điều chỉnh. Chi tiết có thể xem tại LED Cho Trần Xuyên Sáng – Làm Sao Để Mặt Sáng Đều.

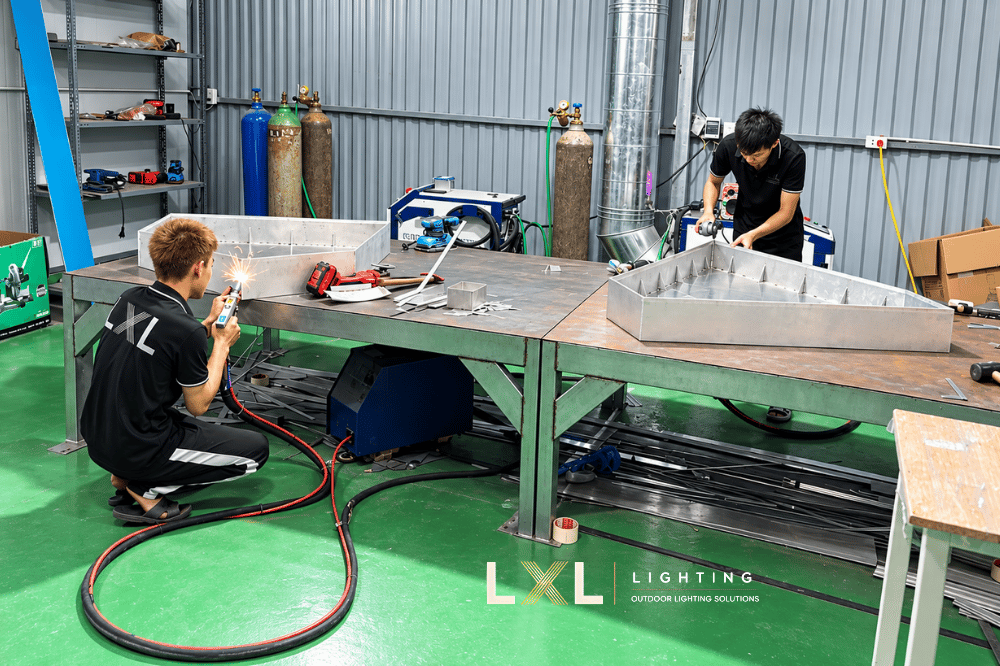

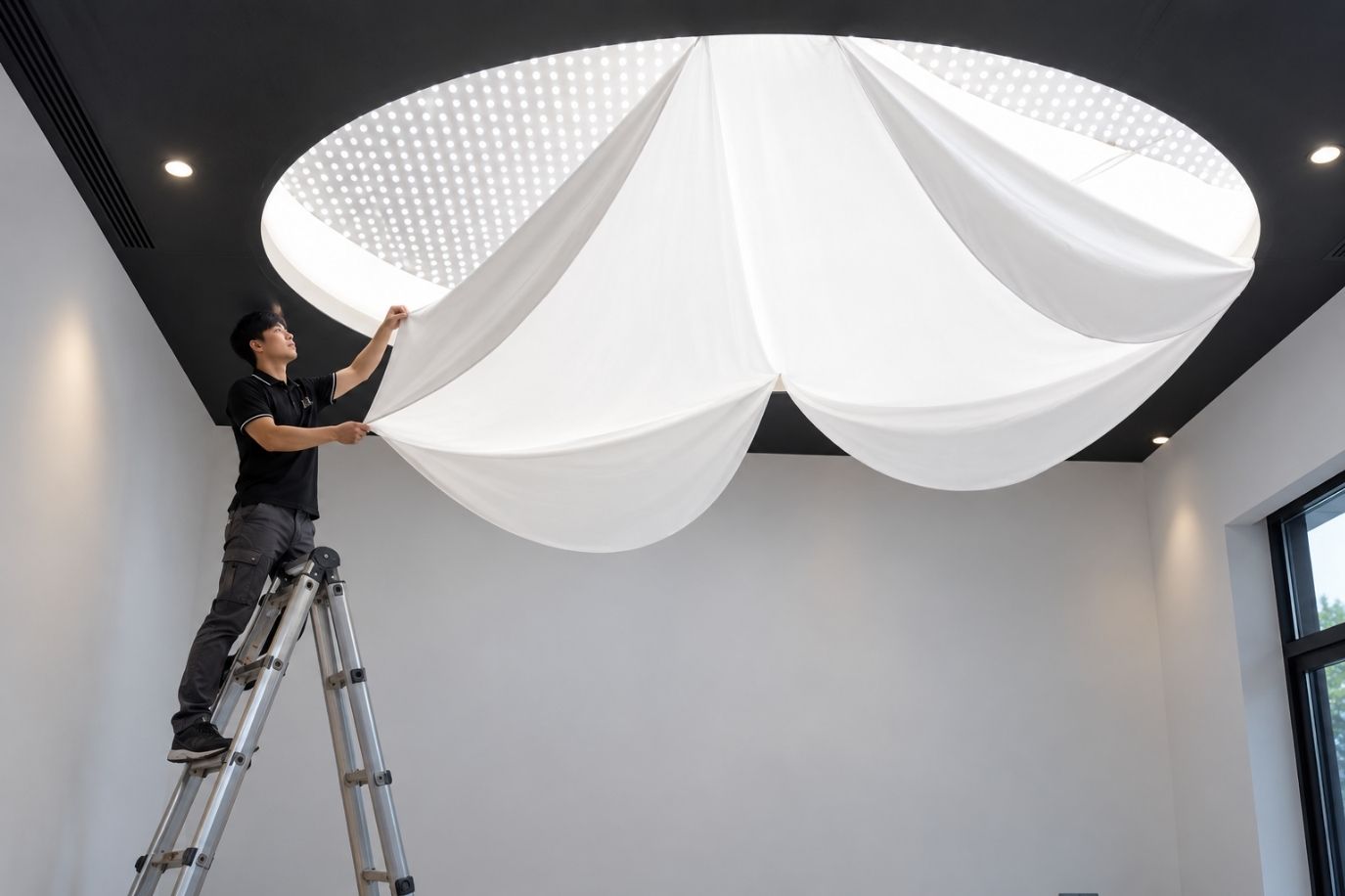

Quy trình sản xuất đèn trần xuyên sáng tại LXL Lighting

Quy trình cơ bản được triển khai theo trình tự: tiếp nhận hồ sơ → kiểm tra kỹ thuật → triển khai bản vẽ sản xuất → gia công hệ khung → kiểm tra module và mối nối → bố trí LED → test ánh sáng → đóng gói, đánh dấu module → vận chuyển → thi công và bàn giao.

Ở mỗi dự án, phạm vi công việc có thể khác nhau. LXL có thể nhận riêng phần gia công khung, khung kết hợp LED, hệ hoàn thiện hoặc hỗ trợ cả sản xuất và thi công tùy hồ sơ và yêu cầu của nhà thầu, kiến trúc sư hoặc chủ đầu tư.

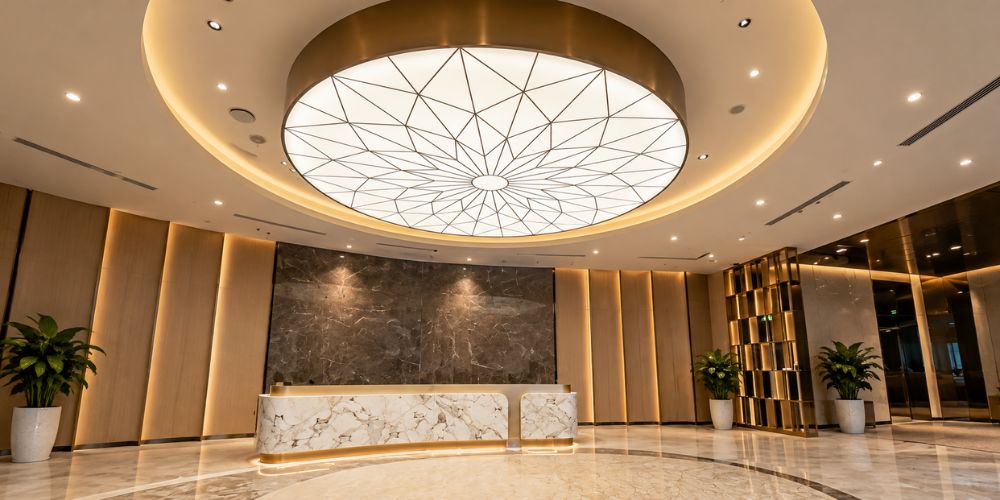

Sản xuất tại Hà Nội và TP.HCM, hỗ trợ thi công toàn quốc

LXL Lighting tổ chức sản xuất tại cả Hà Nội và TP.HCM để thuận tiện cho việc triển khai dự án ở hai miền.

Đối với công trình phía Bắc, có thể tham khảo Sản Xuất Đèn Trần Xuyên Sáng Tại Hà Nội. Với dự án phía Nam, xem thêm Sản Xuất Đèn Trần Xuyên Sáng Tại TP.HCM.

LXL cũng hỗ trợ Thi Công Đèn Trần Xuyên Sáng – Từ Khung, LED Đến Hoàn Thiện cho các công trình có nhu cầu triển khai trọn quy trình từ xưởng đến hiện trường.

Với những không gian không phù hợp để làm hệ âm trần, có thể tham khảo giải pháp Hộp Đèn Thả Xuyên Sáng Khung Nhôm.

Câu hỏi thường gặp

Có thể chỉ đặt gia công khung trần xuyên sáng không?

Có. Phạm vi có thể là chỉ khung, khung kết hợp LED, hệ hoàn thiện hoặc sản xuất kết hợp thi công tùy dự án.

Đèn trần xuyên sáng có thể làm theo bản vẽ 3D không?

Có thể sử dụng file 3D làm cơ sở ban đầu, nhưng trước khi sản xuất vẫn cần xác định các thông số kỹ thuật như kích thước, cao độ, mặt cắt, kết cấu liên kết, module và phương án LED.

Hệ kích thước lớn có sản xuất được không?

Có thể triển khai bằng phương án chia module phù hợp với kích thước, điều kiện vận chuyển và đường tiếp cận công trình. Vị trí mối nối cần được tính từ giai đoạn bản vẽ sản xuất.

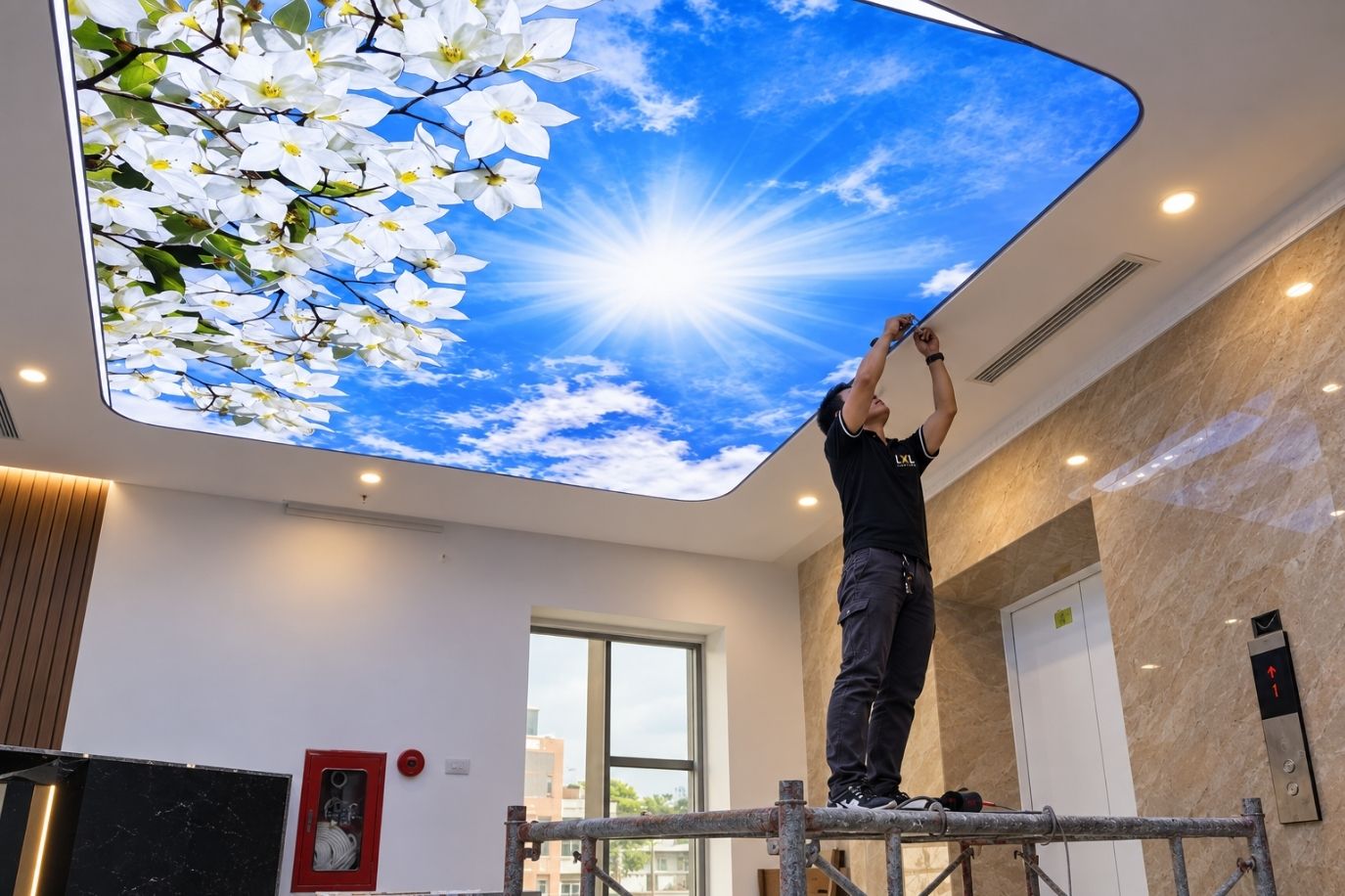

Báo giá đèn trần xuyên sáng được tính như thế nào?

Chi phí phụ thuộc vào hình dạng, kích thước, cấu hình khung, LED, mặt xuyên sáng, số lượng module, điều kiện vận chuyển và phạm vi thi công. Xem chi tiết tại Báo Giá Trần Xuyên Sáng Theo Bản Vẽ.

Gửi CAD/PDF/3D để kiểm tra phương án trước khi sản xuất

Với đèn trần xuyên sáng theo thiết kế, việc kiểm tra kỹ thuật từ đầu giúp giảm đáng kể các thay đổi khi sản phẩm đã xuống xưởng hoặc khi công trình bước vào giai đoạn hoàn thiện. Nếu đã có mặt bằng, bản vẽ trần, mặt cắt, file 3D hoặc phối cảnh, LXL Lighting có thể dựa trên hồ sơ đó để kiểm tra phương án khung, module, mối nối và LED trước khi triển khai.
