Khung Nhôm Trần Xuyên Sáng Uốn Cong – Đúng Bán Kính, Không Lộ Mối Nối
Với các hệ trần xuyên sáng có hình vòng cung, oval, elip, dạng sóng hoặc đường cong tự do, phần khó không nằm ở việc “uốn được hay không” mà ở khả năng giữ đúng hình học sau khi gia công, chia module hợp lý và xử lý mối nối để toàn bộ hệ vẫn liền mạch khi lắp lên công trình.
LXL Lighting nhận gia công khung nhôm trần xuyên sáng uốn cong theo bản vẽ CAD/PDF/3D, tập trung kiểm soát bán kính, đường biên, điểm chuyển tiếp, module và vị trí nối trước khi sản xuất. Với các hệ kích thước lớn hoặc hình dạng phức tạp, khung có thể được kiểm tra và lắp thử tại xưởng trước khi đóng gói, vận chuyển đến công trình.

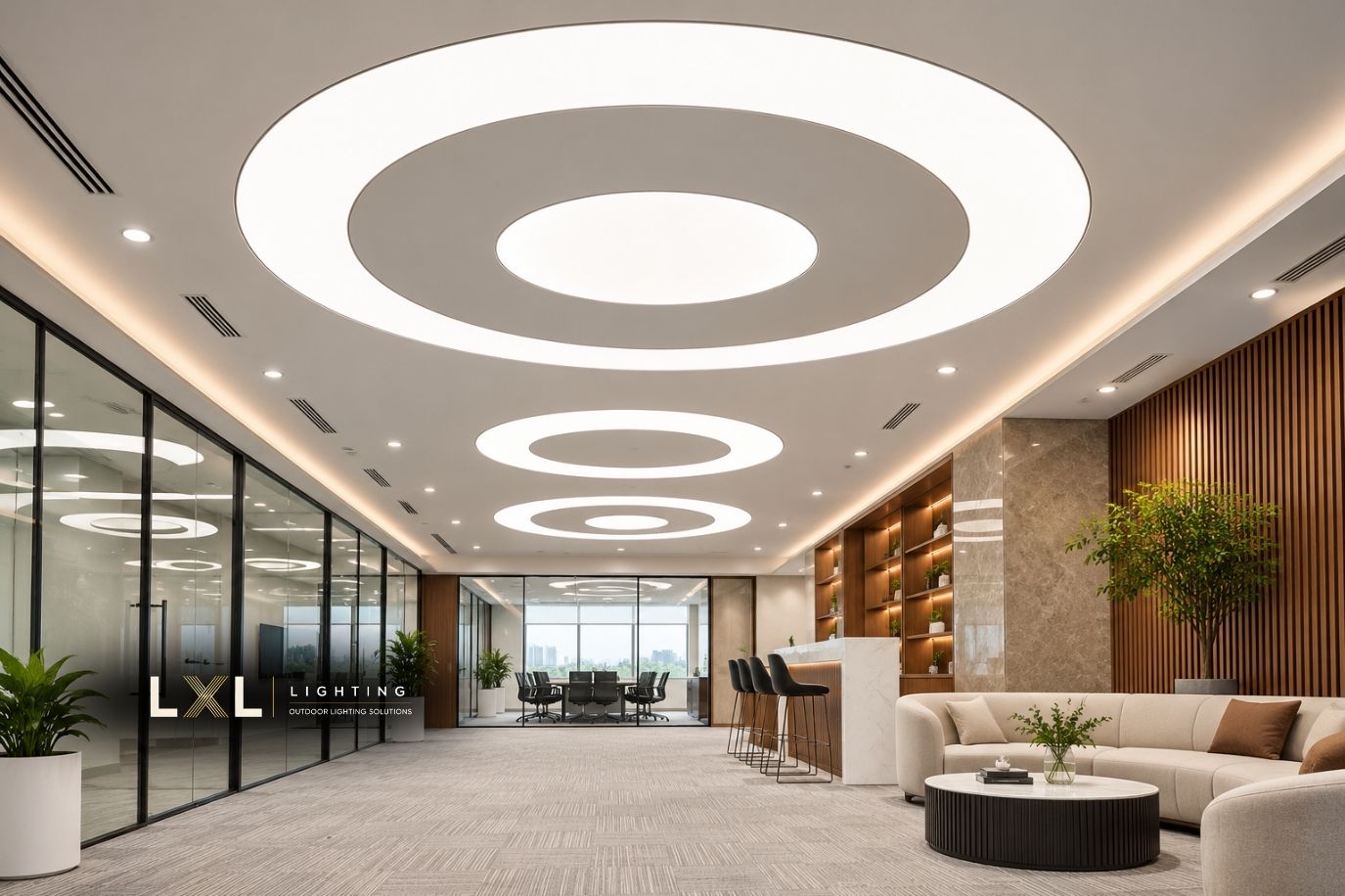

Khi nào trần xuyên sáng cần khung nhôm uốn cong?
Khung uốn cong thường được sử dụng khi thiết kế cần một đường biên mềm thay vì các hình vuông hoặc chữ nhật thông thường. Giải pháp này phù hợp với sảnh lễ tân, khu vực trung tâm, phòng họp lớn, showroom, hành lang, nhà hàng, khách sạn và những không gian cần tạo điểm nhấn bằng hình học riêng.
Các dạng thường gặp gồm vòng cung, vòng tròn, oval, elip, đường cong dạng sóng và freeform. Mỗi dạng có cách triển khai khác nhau vì bán kính, chiều dài cung và vị trí nối không giống nhau.
Với những thiết kế có hình đặc biệt, bản vẽ 3D giúp xác định hình tổng thể, trong khi CAD hoặc mặt bằng kỹ thuật được dùng để kiểm soát kích thước và vị trí lắp đặt thực tế.
Bán kính ảnh hưởng trực tiếp đến độ chính xác của khung
Bán kính là một trong những thông số quan trọng nhất đối với khung nhôm trần xuyên sáng uốn cong. Nếu bán kính sai, toàn bộ hình có thể bị méo dù tổng kích thước vẫn đúng.
Bán kính quá nhỏ thường khó giữ đường cong đều hơn, trong khi các đoạn chuyển tiếp giữa hai bán kính khác nhau dễ tạo cảm giác gãy hoặc không liền mạch. Vì vậy, trước khi gia công cần xác định rõ bán kính từng đoạn, điểm bắt đầu và kết thúc cung, cũng như mối liên hệ giữa đường cong với các phần thẳng hoặc các module kế tiếp.
Đối với các dạng freeform, bán kính có thể thay đổi liên tục. Khi đó, việc chỉ đo chiều dài tổng là chưa đủ; khung cần được đối chiếu với toàn bộ đường biên trên bản vẽ.

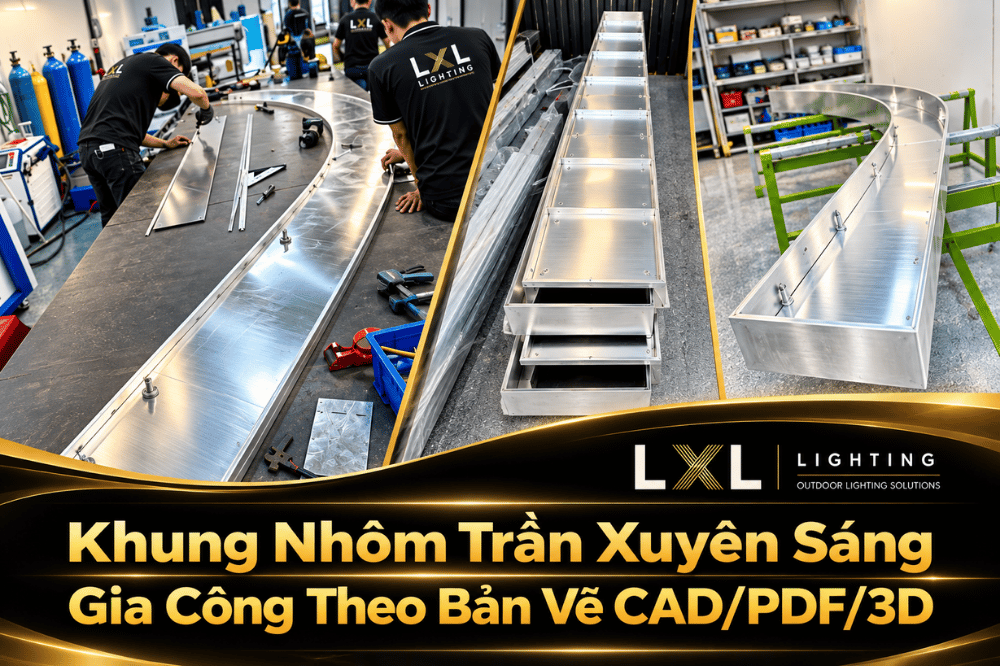

Từ CAD/PDF/3D đến khung cong sản xuất thực tế
Quy trình triển khai bắt đầu từ việc đọc hồ sơ thiết kế, xác định hình dạng, kích thước tổng, cao độ, mặt cắt và điều kiện liên kết với trần hiện trạng. Từ đó, đội kỹ thuật bóc tách từng đoạn khung và xác định phần nào cần uốn, phần nào cần nối và vị trí nào nên chia module.
Với hệ cong phức tạp, có thể sử dụng dưỡng hoặc dữ liệu hình học từ bản vẽ để kiểm tra đường cong sau khi gia công. Mỗi đoạn được đối chiếu lại trước khi chuyển sang bước lắp thử hoặc hoàn thiện.
Cách làm này giúp hạn chế việc phải chỉnh sửa bằng tay ngoài công trường, nơi điều kiện thi công thường khó kiểm soát hơn so với tại xưởng.
Vì sao hệ cong lớn cần chia module?
Một hệ trần xuyên sáng cong có thể đúng hình khi sản xuất nguyên khối nhưng lại không thể vận chuyển hoặc đưa vào công trình. Vì vậy, với kích thước lớn, việc chia module phải được tính ngay từ giai đoạn bản vẽ sản xuất.
Các yếu tố cần xem xét gồm chiều dài xe vận chuyển, cửa ra vào, kích thước thang máy, đường đưa vật tư đến khu vực lắp đặt, chiều cao thi công và không gian tập kết tại công trường.
Module cần đủ nhỏ để dễ vận chuyển nhưng không nên chia quá nhiều, vì mỗi điểm chia đều tạo thêm một mối nối cần kiểm soát. Vị trí nối cũng nên tránh trục nhìn chính hoặc những khu vực dễ quan sát trực tiếp.
Mối nối ảnh hưởng thế nào đến hình dạng sau hoàn thiện?
Với hệ cong, mối nối không chỉ là điểm ghép hai module mà còn là nơi dễ xuất hiện sai lệch hình học. Nếu hai đầu module không cùng phương, đường cong có thể bị gãy ngay tại vị trí nối.
Do đó, mối nối cần được xác định từ bản vẽ và kiểm tra cùng với đường cong tổng thể. Với các hệ lớn, LXL có thể lắp thử các module để kiểm tra độ khớp, vị trí nối và hình dạng trước khi đóng gói.
Sau khi kiểm tra, từng module được đánh dấu để đội thi công nhận biết đúng thứ tự lắp đặt tại công trình.

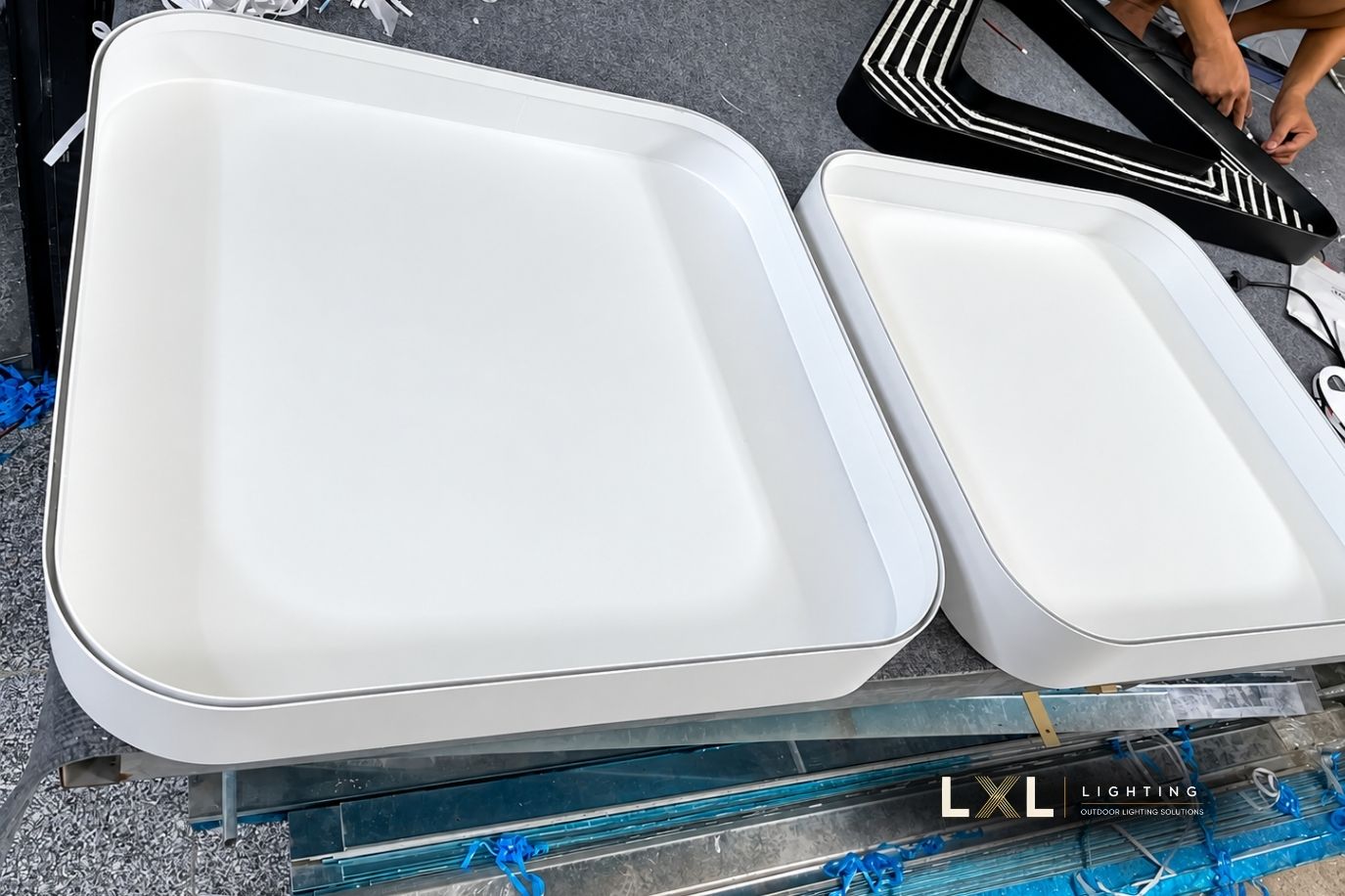

Kiểm tra hình dạng trước khi giao
Đối với hệ oval, elip hoặc freeform, chỉ kiểm tra từng đoạn riêng lẻ là chưa đủ. Hình tổng thể cần được đối chiếu để phát hiện sai lệch giữa các module.
Quá trình kiểm tra có thể tập trung vào kích thước tổng, độ liên tục của đường cong, vị trí mối nối và khả năng liên kết với các phần trần xung quanh. Đây là bước đặc biệt quan trọng với các dự án yêu cầu độ chính xác cao hoặc hình dạng đóng vai trò chính trong thiết kế kiến trúc.
Nếu cần tìm hiểu toàn bộ quy trình gia công khung, xem thêm bài Khung Nhôm Trần Xuyên Sáng – Gia Công Theo Bản Vẽ CAD/PDF/3D.
Khung cong cần được phối hợp với phương án LED
Hình dạng của khung ảnh hưởng trực tiếp đến cách bố trí nguồn sáng. Ở các đoạn cong, góc hoặc khu vực có chiều sâu thay đổi, khoảng cách từ LED đến mặt xuyên sáng có thể không đồng đều, từ đó dễ phát sinh vùng tối hoặc chênh sáng.
Vì vậy, với phương án khung kết hợp LED, LXL kiểm tra bố trí nguồn sáng cùng với hình dạng và chiều sâu của hệ trước khi giao sản phẩm. Chi tiết về phần này có thể xem tại LED Cho Trần Xuyên Sáng – Làm Sao Để Mặt Sáng Đều.
LXL nhận gia công khung cong theo phạm vi nào?
Tùy theo hồ sơ dự án, LXL có thể nhận riêng phần khung nhôm uốn cong, khung kết hợp LED hoặc hệ hoàn thiện kèm hỗ trợ thi công. Xưởng tại Hà Nội và TP.HCM giúp thuận tiện cho việc sản xuất, kiểm tra và phối hợp dự án ở hai miền.
Dự án phía Bắc có thể tham khảo Sản Xuất Đèn Trần Xuyên Sáng Tại Hà Nội, còn công trình phía Nam có thể xem thêm Sản Xuất Đèn Trần Xuyên Sáng Tại TP.HCM.
Gửi bản vẽ để kiểm tra phương án đường cong
Nếu đã có file CAD/PDF/3D hoặc phối cảnh trần xuyên sáng dạng cong, hãy gửi hồ sơ để LXL Lighting kiểm tra hình dạng, bán kính, khả năng chia module và vị trí mối nối trước khi gia công.
Xem tổng quan toàn bộ giải pháp tại Đèn Trần Xuyên Sáng Theo Bản Vẽ CAD/3D – Từ Thiết Kế Đến Sản Xuất.
