Khung Nhôm Trần Xuyên Sáng – Gia Công Theo Bản Vẽ CAD/PDF/3D

Một hệ trần xuyên sáng hoàn thiện đẹp không chỉ phụ thuộc vào LED hay vật liệu mặt sáng. Phần khung nằm phía sau mới là bộ phận quyết định hình dạng, kích thước, cao độ và khả năng lắp đặt của toàn hệ. Chỉ cần khung bị lệch, vênh hoặc sai vị trí nối, bề mặt xuyên sáng sau khi hoàn thiện rất dễ mất độ phẳng, méo hình hoặc không khớp với trần thực tế.

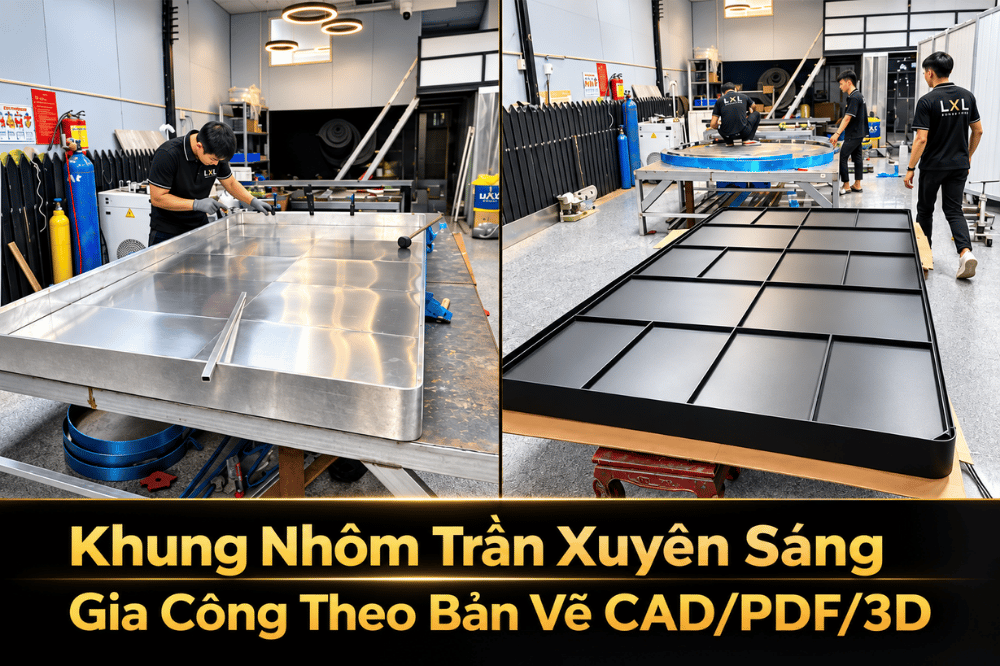

LXL Lighting nhận gia công khung nhôm trần xuyên sáng theo bản vẽ CAD/PDF/3D, từ hệ thẳng, hình chữ nhật đến các cấu hình cong hoặc tạo hình riêng. Quá trình triển khai tập trung vào việc kiểm soát đúng kích thước, hình học, vị trí liên kết, module và mối nối trước khi đưa sản phẩm ra công trình.

Khung nhôm trần xuyên sáng giữ vai trò gì?

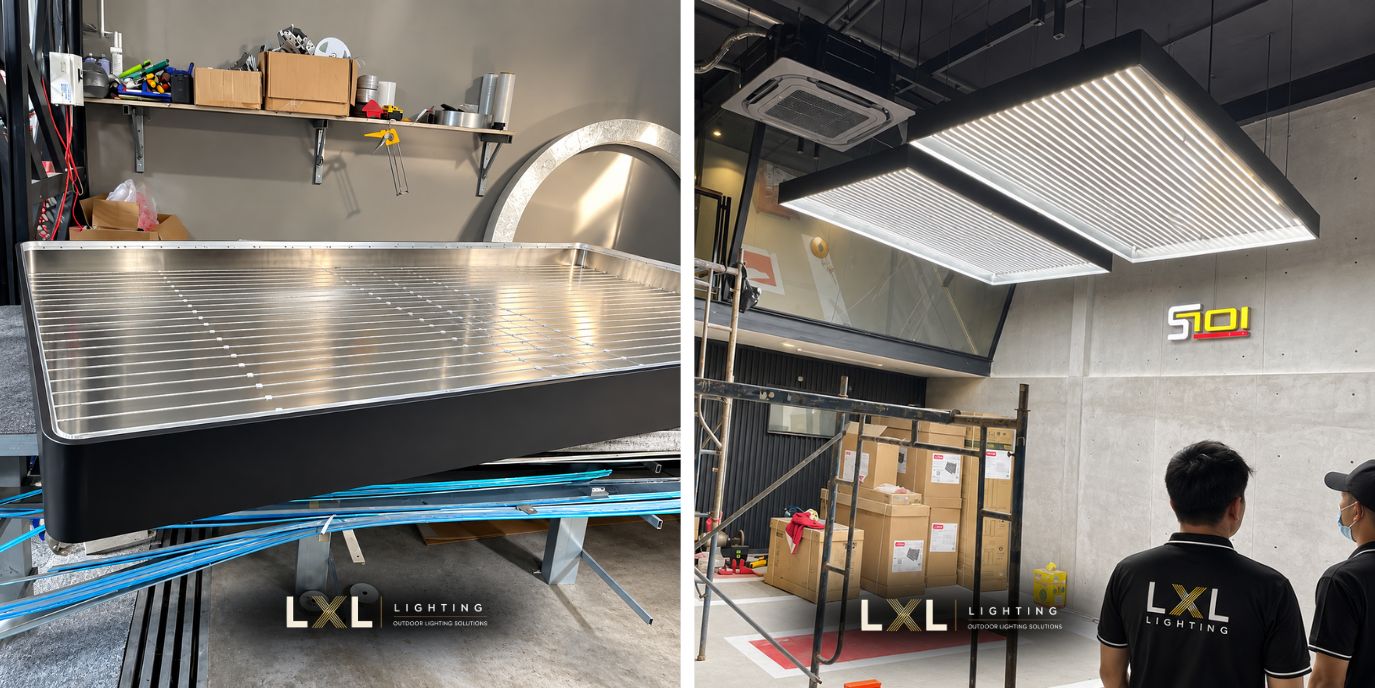

Khung nhôm là bộ phận định hình đường biên của hệ trần hoặc khối đèn xuyên sáng, đồng thời tạo vị trí liên kết với mặt xuyên sáng và kết cấu phía trên. Tùy cấu tạo công trình, hệ khung có thể liên kết trực tiếp vào kết cấu hiện hữu hoặc đi cùng một lớp gia cường riêng.

Khung cần đảm bảo ba yêu cầu chính: đúng hình, đủ ổn định và phù hợp với cấu tạo hoàn thiện. Với hệ thẳng, sai số nhỏ có thể làm lệch đường biên. Với hệ cong, oval hoặc hình tự do, sai hình học còn dễ khiến toàn bộ bố cục khác với phối cảnh ban đầu.

Vì vậy LXL không xem khung như một tập hợp các thanh nhôm rời, mà là một hệ cần được triển khai từ bản vẽ và kiểm tra trước khi lắp đặt.

Từ CAD/PDF/3D đến bản vẽ sản xuất khung

Trước khi gia công, đội kỹ thuật cần xác định rõ kích thước tổng, mặt bằng, mặt cắt, cao độ, vị trí liên kết và điều kiện thi công thực tế. Với các hệ có hình dạng đặc biệt, file 3D hoặc bản vẽ CAD giúp xác định chính xác hơn đường biên, bán kính và các điểm chuyển hướng.

Từ hồ sơ kiến trúc, LXL bóc tách thành bản vẽ phục vụ sản xuất, trong đó thể hiện rõ từng đoạn khung, điểm nối, hướng lắp, module và các vị trí cần phối hợp với kết cấu hoặc MEP.

Đây là bước giúp giảm tình trạng sản xuất xong mới phát hiện khung không lọt cửa, khó vận chuyển, sai vị trí liên kết hoặc không khớp với phần trần đã hoàn thiện.

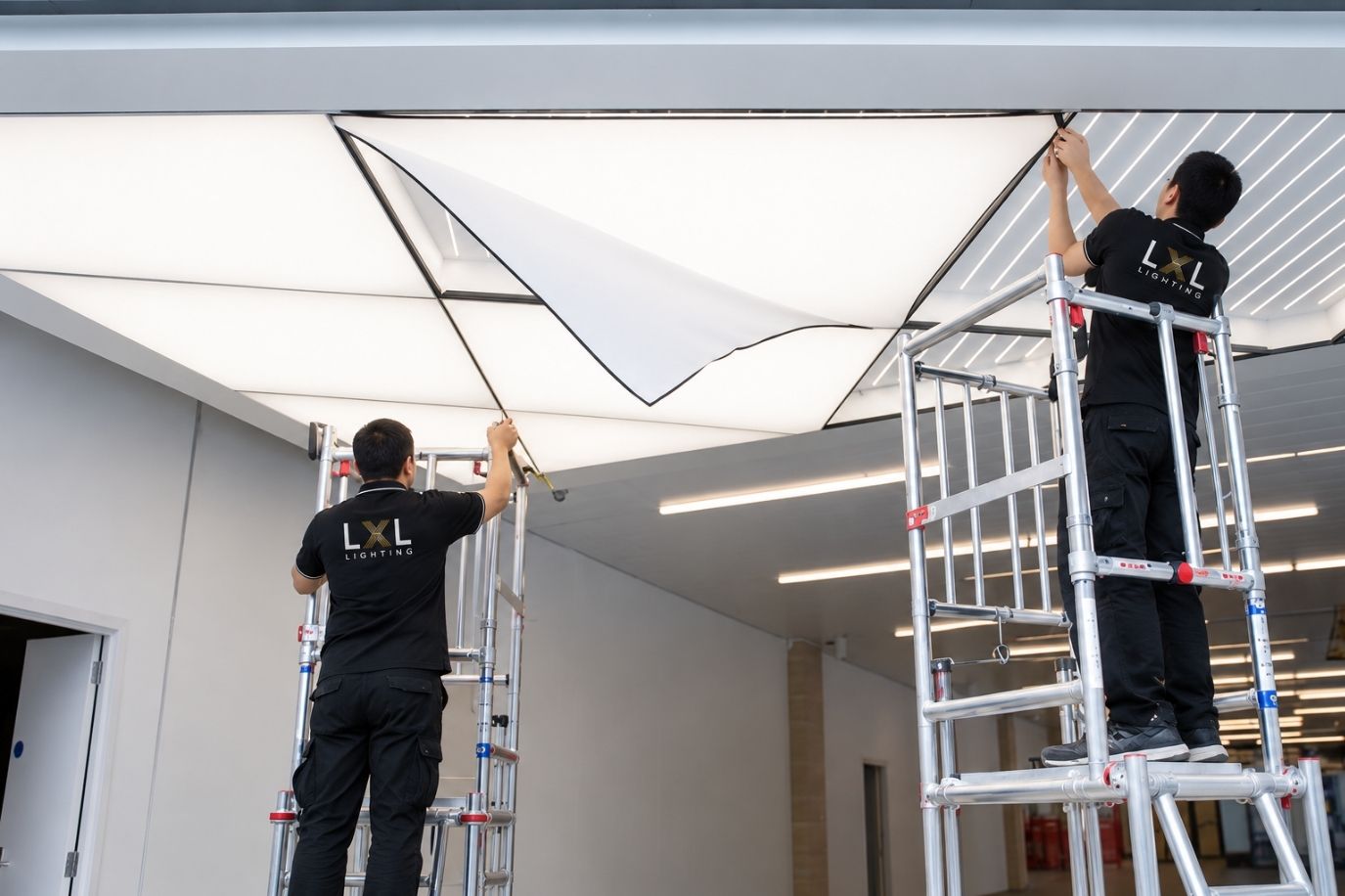

Khi nào cần chia khung thành module?

Những hệ kích thước lớn thường không thể vận chuyển hoặc đưa vào công trình dưới dạng nguyên khối. Khi đó, khung cần được chia thành các module phù hợp với kích thước xe, cửa ra vào, thang máy, đường tiếp cận và phương án nâng lên vị trí lắp đặt.

Việc chia module không nên thực hiện tùy ý. Vị trí nối cần được tính để khi ráp lại vẫn giữ đúng hình tổng thể và hạn chế ảnh hưởng tới bề mặt hoàn thiện. Mỗi module nên được đánh dấu theo thứ tự để đội thi công dễ nhận biết và lắp ráp đúng tại công trình.

Với những hệ lớn hoặc có nhiều đoạn cong, LXL có thể kiểm tra tổng thể tại xưởng trước khi đóng gói để hạn chế sai lệch giữa các module.

Xử lý góc, mối nối và độ phẳng của khung

Góc và mối nối là những vị trí dễ phát sinh sai số nhất trong quá trình gia công. Nếu các đoạn khung không khớp nhau, đường biên sau khi hoàn thiện có thể xuất hiện khe, lệch hoặc gãy hình.

Trong quá trình triển khai, vị trí nối được xác định từ trước trên bản vẽ thay vì xử lý ngẫu nhiên tại công trường. Với các khu vực quan trọng như sảnh, phòng họp hoặc trục nhìn chính, cần hạn chế đặt mối nối tại những vị trí dễ quan sát.

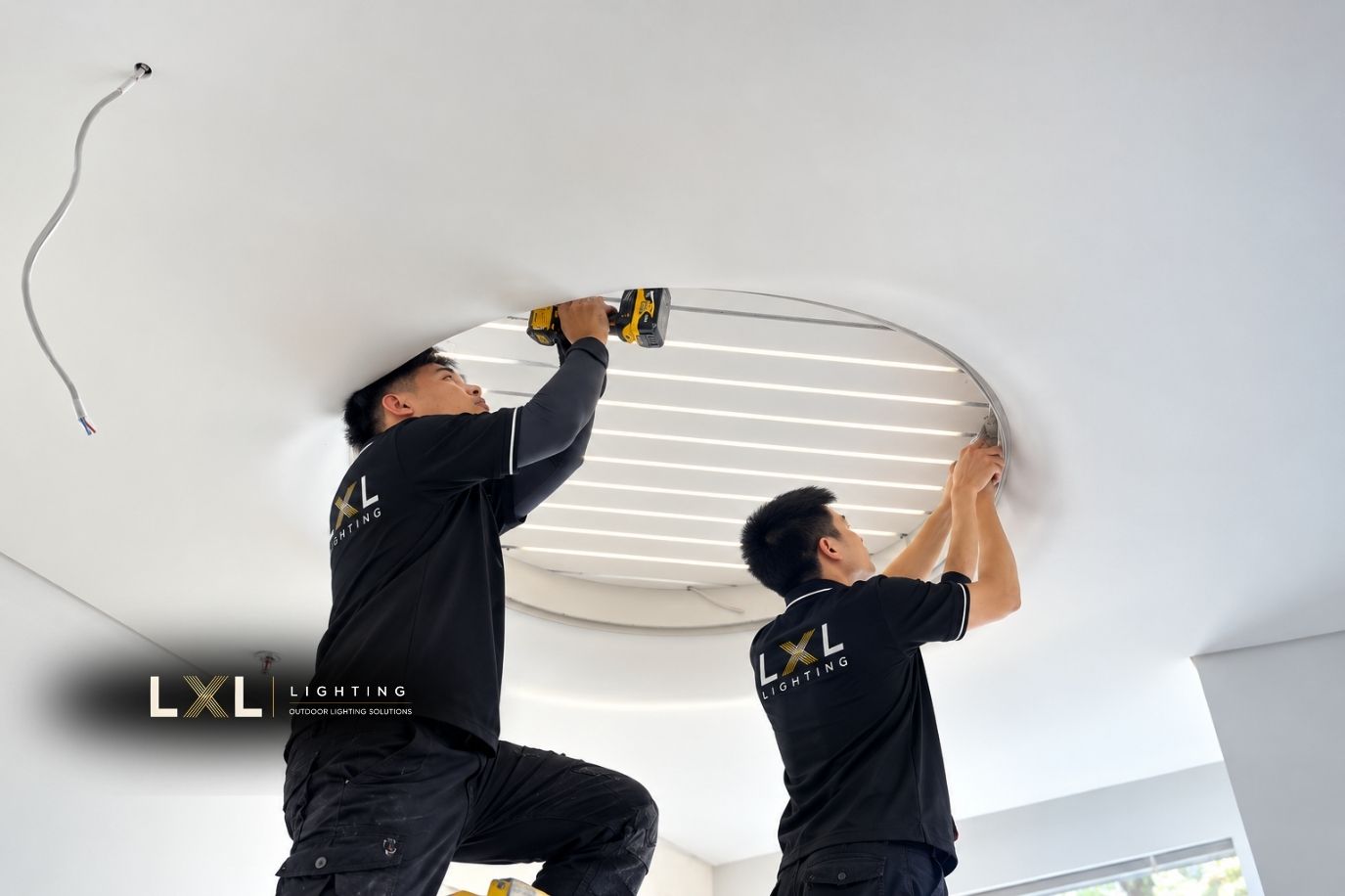

Đối với hệ cong, yêu cầu kiểm soát còn cao hơn vì chỉ một đoạn sai bán kính cũng có thể làm đường cong bị gãy hoặc mất tỷ lệ. Các dự án dạng này có thể tham khảo thêm bài Khung Nhôm Trần Xuyên Sáng Uốn Cong – Đúng Bán Kính, Không Lộ Mối Nối.

Khung phải được tính cùng LED và khoang kỹ thuật

Khung nhôm không nên được tách hoàn toàn khỏi bài toán ánh sáng. Chiều sâu của hệ, vị trí LED, khoảng cách đến mặt xuyên sáng và vị trí driver đều ảnh hưởng đến cấu tạo khung và khoảng không phía trên.

Nếu khung làm xong mới bắt đầu tính LED, hệ có thể thiếu chiều sâu, khó bố trí nguồn hoặc tạo bề mặt sáng không đồng đều. Vì vậy với gói khung kết hợp LED, LXL kiểm tra phương án nguồn sáng cùng lúc với cấu tạo khung trước khi sản xuất.

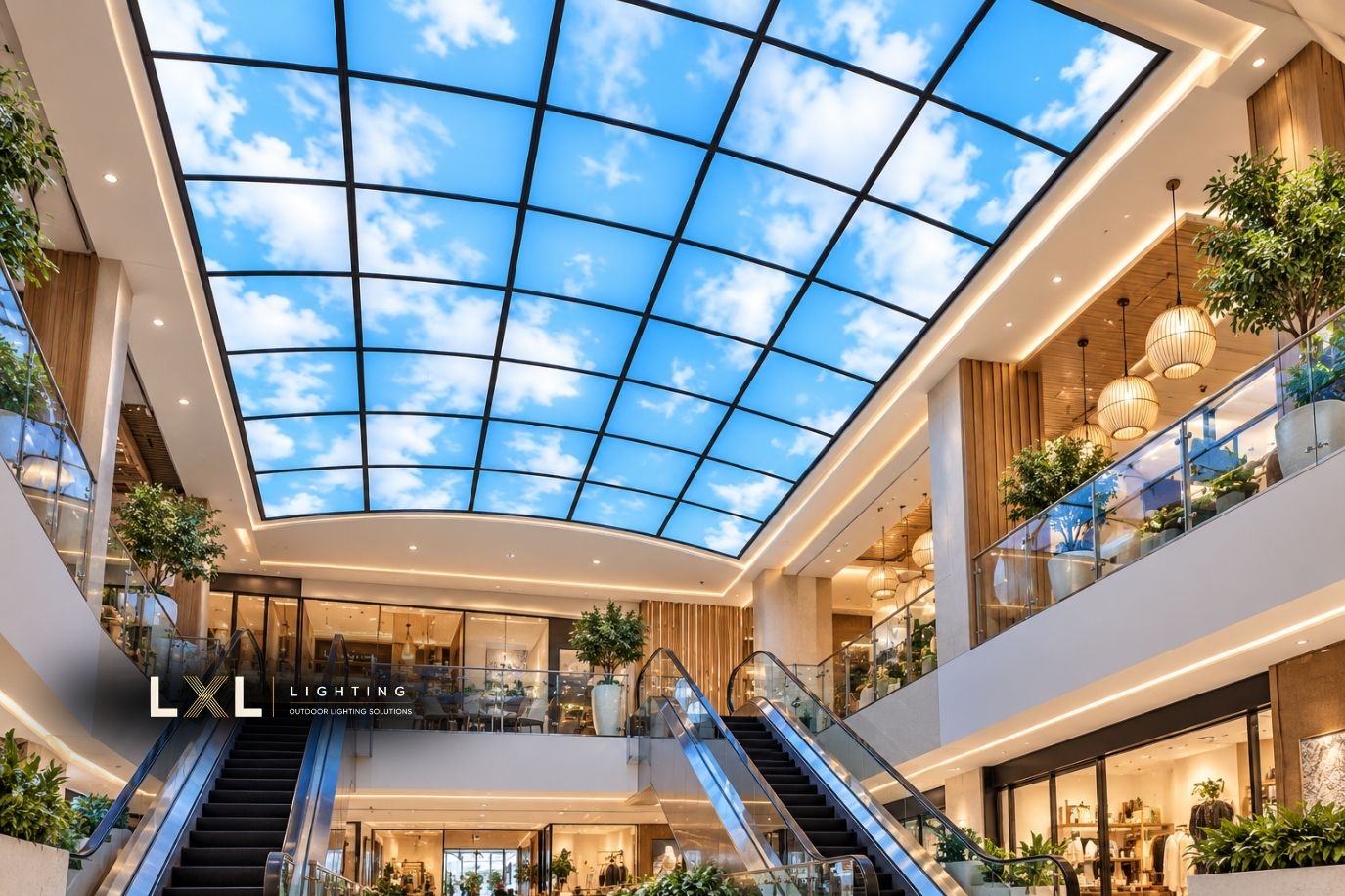

Xem thêm bài LED Cho Trần Xuyên Sáng – Làm Sao Để Mặt Sáng Đều.

LXL nhận gia công khung nhôm trần xuyên sáng theo phạm vi nào?

Tùy hồ sơ và nhu cầu của nhà thầu, LXL có thể triển khai theo nhiều phạm vi: chỉ gia công khung, khung kết hợp LED, hệ hoàn thiện hoặc hỗ trợ sản xuất kết hợp thi công.

LXL có xưởng tại Hà Nội và TP.HCM, thuận tiện cho việc kiểm tra mẫu, sản xuất và phối hợp dự án ở hai miền. Với công trình ở tỉnh, đội ngũ có thể hỗ trợ phương án vận chuyển và thi công đèn trần xuyên sáng theo điều kiện thực tế.

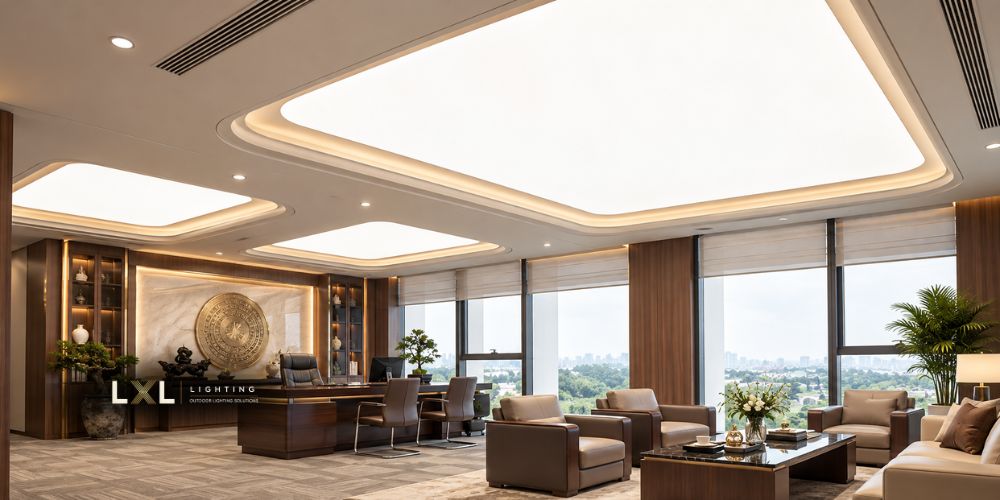

Cần gửi gì để kiểm tra phương án khung?

Để kiểm tra nhanh, khách hàng nên gửi tối thiểu mặt bằng trần, kích thước và mặt cắt. Nếu có thêm file CAD, PDF, 3D, phối cảnh và vị trí thiết bị MEP thì phương án triển khai sẽ chính xác hơn.

LXL sẽ dựa trên hồ sơ để kiểm tra hình dạng, kích thước, khả năng chia module, mối nối và phạm vi sản xuất trước khi báo giá. Xem tổng quan quy trình tại Đèn Trần Xuyên Sáng Theo Bản Vẽ CAD/3D – Từ Thiết Kế Đến Sản Xuất hoặc tham khảo Báo Giá Trần Xuyên Sáng Theo Bản Vẽ.

Gửi bản vẽ để kiểm tra trước khi gia công

Có bản vẽ khung nhôm trần xuyên sáng cần triển khai? Gửi file CAD/PDF/3D để LXL Lighting kiểm tra phương án gia công, module, mối nối và cấu hình LED phù hợp trước khi sản xuất.
