Cấu Tạo Đèn Trần Xuyên Sáng: Khung Nhôm, LED, Màng & Khoang Kỹ Thuật
Muốn một hệ trần xuyên sáng lên đúng bản vẽ, không thể chỉ quan tâm đến mặt sáng nhìn thấy bên ngoài. Phía trên đó là cả một hệ gồm kết cấu đỡ, khung nhôm, LED, driver, khoảng không khuếch tán và vật liệu xuyên sáng. Chỉ cần một lớp bố trí không phù hợp, toàn bộ mặt trần có thể xuất hiện vùng tối, lộ điểm LED, lệch cao độ hoặc khó bảo trì về sau.
Vì vậy, khi triển khai cấu tạo trần xuyên sáng, LXL Lighting thường kiểm tra hệ theo mặt cắt tổng thể thay vì xử lý từng phần rời. Bản vẽ CAD/PDF/3D cần thể hiện đủ mối quan hệ giữa kết cấu, khung, LED, mặt xuyên sáng và các thiết bị MEP trước khi đưa xuống xưởng.
Một hệ trần xuyên sáng gồm những lớp nào?
Nếu đọc từ kết cấu phía trên xuống không gian sử dụng, một hệ trần xuyên sáng thường gồm các thành phần chính:
Kết cấu trần → hệ gia cường → khung nhôm → LED và driver → khoang khuếch tán → profile giữ mặt → mặt xuyên sáng.
Mỗi lớp có một chức năng riêng nhưng phải được tính đồng bộ. Kết cấu phía trên chịu lực, khung tạo hình, LED tạo nguồn sáng, khoang kỹ thuật giúp ánh sáng hòa trộn, còn mặt xuyên sáng quyết định chất lượng bề mặt cuối cùng.
Đây cũng là lý do bản vẽ mặt cắt rất quan trọng khi triển khai hệ trần xuyên sáng theo thiết kế.
Kết cấu gia cường giữ toàn bộ hệ ổn định
Kết cấu gia cường là phần truyền tải trọng của khung và các thành phần phía dưới lên trần bê tông, dầm hoặc kết cấu hiện hữu. Với hệ nhỏ, phương án treo có thể đơn giản hơn; với hệ lớn, hình cong hoặc khung có nhiều module, kết cấu phía trên cần được kiểm tra kỹ hơn.
Phần này phải được tính cùng cao độ trần hoàn thiện và vị trí các hệ kỹ thuật khác. Nếu kết cấu đỡ bố trí sai vị trí, khung có thể bị võng hoặc khó căn chỉnh khi lắp đặt.
Vì vậy, trước khi sản xuất, LXL thường yêu cầu mặt bằng và mặt cắt để xác định điểm liên kết và điều kiện thực tế của công trình.
Khung nhôm quyết định hình dạng và đường biên
Khung nhôm là phần định hình trực tiếp cho hệ trần xuyên sáng. Tùy thiết kế, khung có thể là hình vuông, chữ nhật, vòng cung, oval, elip hoặc đường cong tự do.
Ngoài việc giữ đúng hình dạng, khung còn phải đảm bảo cao độ, độ phẳng, vị trí mối nối và khả năng liên kết với phần trần xung quanh. Với hệ kích thước lớn, khung thường được chia thành nhiều module để thuận tiện cho vận chuyển và lắp đặt.
Nếu muốn tìm hiểu sâu hơn về phần này, có thể xem bài Khung Nhôm Trần Xuyên Sáng – Gia Công Theo Bản Vẽ CAD/PDF/3D.
LED và khoang khuếch tán phải được tính cùng nhau
LED là nguồn sáng nằm phía sau bề mặt xuyên sáng. Tuy nhiên, chất lượng mặt sáng không chỉ phụ thuộc vào loại LED mà còn phụ thuộc vào mật độ bố trí, khoảng cách đến mặt, hình dạng khung và vật liệu khuếch tán.
Khoang giữa LED và mặt xuyên sáng có vai trò giúp ánh sáng từ nhiều điểm LED hòa trộn trước khi đi qua bề mặt hoàn thiện. Nếu khoang quá nông hoặc LED bố trí quá thưa, mặt sáng dễ xuất hiện điểm chói hoặc vùng sáng không đều.
Không nên áp một khoảng cách cố định cho mọi công trình. Mỗi hệ cần được kiểm tra dựa trên loại LED, chiều sâu thực tế, mật độ bố trí và đặc tính của vật liệu mặt.
Chi tiết có thể xem tại LED Cho Trần Xuyên Sáng – Làm Sao Để Mặt Sáng Đều.

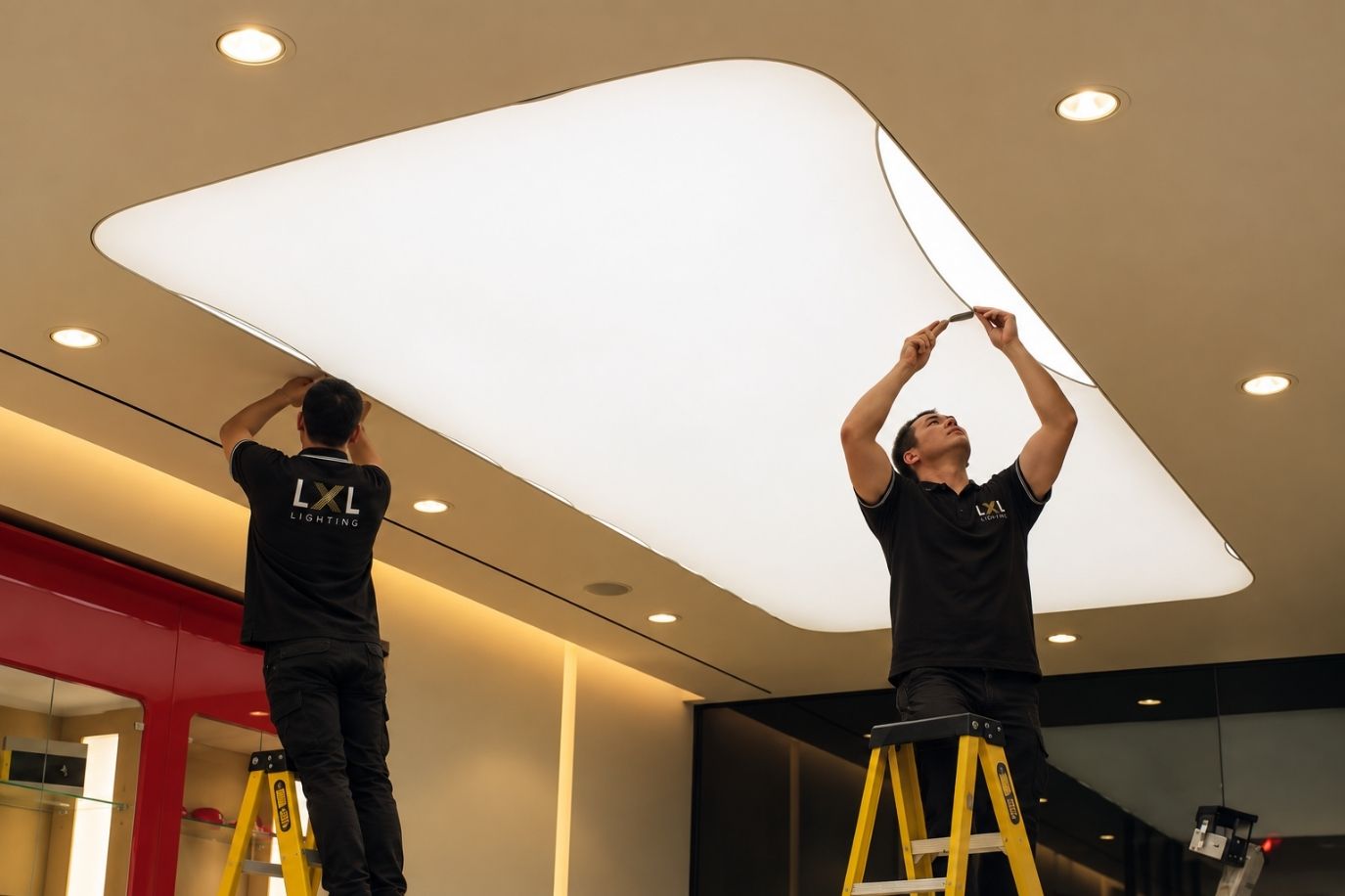

Mặt xuyên sáng là lớp quyết định cảm nhận cuối cùng
Mặt xuyên sáng là phần người sử dụng nhìn thấy trực tiếp. Tùy cấu hình hệ, bề mặt có thể sử dụng màng, vải hoặc tấm khuếch tán phù hợp với thiết kế.
Vật liệu mặt ảnh hưởng đến độ truyền sáng, độ khuếch tán, màu sắc và khả năng tạo mặt phẳng liền mạch. Vì vậy, mặt xuyên sáng không nên được chọn tách rời khỏi LED và chiều sâu khoang.
Với hệ lớn, đặc biệt là dạng cong hoặc có nhiều module, cần quan tâm thêm đến cách xử lý mép, điểm nối và khả năng tháo lắp khi bảo trì.
Driver và hệ điều khiển nên đặt ở vị trí dễ tiếp cận
Driver là bộ nguồn cấp điện cho LED. Nếu driver đặt hoàn toàn bên trong khoang kín mà không có điểm tiếp cận, việc sửa chữa về sau sẽ rất khó.
Ngay từ bản vẽ, cần xác định vị trí driver, đường cấp điện và phương án mở bảo trì. Với hệ có dimming hoặc DALI, phần điều khiển cũng cần được thống nhất với nhà thầu M&E trước khi thi công.
LXL ưu tiên bố trí driver ở vị trí có thể kiểm tra hoặc thay thế mà không phải tháo toàn bộ mặt xuyên sáng.
MEP ảnh hưởng trực tiếp đến cấu tạo trần xuyên sáng
Trần xuyên sáng thường phải phối hợp với điều hòa, sprinkler, đầu báo khói, máng cáp và các thiết bị kỹ thuật khác. Đây là nhóm yếu tố dễ tạo xung đột nhất khi triển khai thực tế.
Nếu ống gió hoặc máng cáp đi vào vùng khoang khuếch tán, ánh sáng có thể bị che và tạo bóng. Nếu đầu phun hoặc đầu báo nằm trong vùng sáng, vị trí xuyên mặt cần được tính từ đầu để tránh xử lý tạm sau khi hệ đã hoàn thiện.
Do đó, cấu tạo trần xuyên sáng nên được kiểm tra cùng bản vẽ MEP chứ không chỉ dựa vào bản vẽ kiến trúc.
Âm trần, nổi trần và thả trần khác nhau ở cấu tạo
Hệ âm trần đặt mặt sáng gần như đồng phẳng với trần xung quanh, phù hợp khi công trình có đủ không gian kỹ thuật phía trên.
Hệ nổi trần tạo thành một khối sáng gắn sát vào bề mặt trần hiện hữu, phù hợp khi không muốn can thiệp sâu vào kết cấu phía trên.
Hệ thả trần được treo xuống bằng cáp hoặc hệ treo, giúp nhìn rõ hình khối của bộ đèn và phù hợp với những không gian trần cao hoặc cần điểm nhấn kiến trúc.
Với dạng thả, có thể tham khảo thêm Hộp Đèn Thả Xuyên Sáng Khung Nhôm.
Hồ sơ nên có trước khi triển khai cấu tạo
Để kiểm tra đúng hệ, LXL thường cần các thông tin như mặt bằng trần, kích thước tổng, cao độ hoàn thiện, mặt cắt, chiều sâu khoang, hình dạng khung, vị trí MEP, vị trí cấp nguồn, yêu cầu CCT và phương án điều khiển.
Nếu có đầy đủ CAD/PDF/3D, quá trình kiểm tra cấu tạo và chuyển sang bản vẽ sản xuất sẽ chính xác hơn, đồng thời giảm thay đổi khi ra công trình
.
Gửi mặt cắt để kiểm tra cấu tạo trước khi sản xuất
Nếu đã có bản vẽ mặt bằng, mặt cắt hoặc file 3D, hãy gửi hồ sơ để LXL Lighting kiểm tra mối quan hệ giữa khung, LED, khoang kỹ thuật, mặt xuyên sáng và các thiết bị MEP trước khi triển khai.

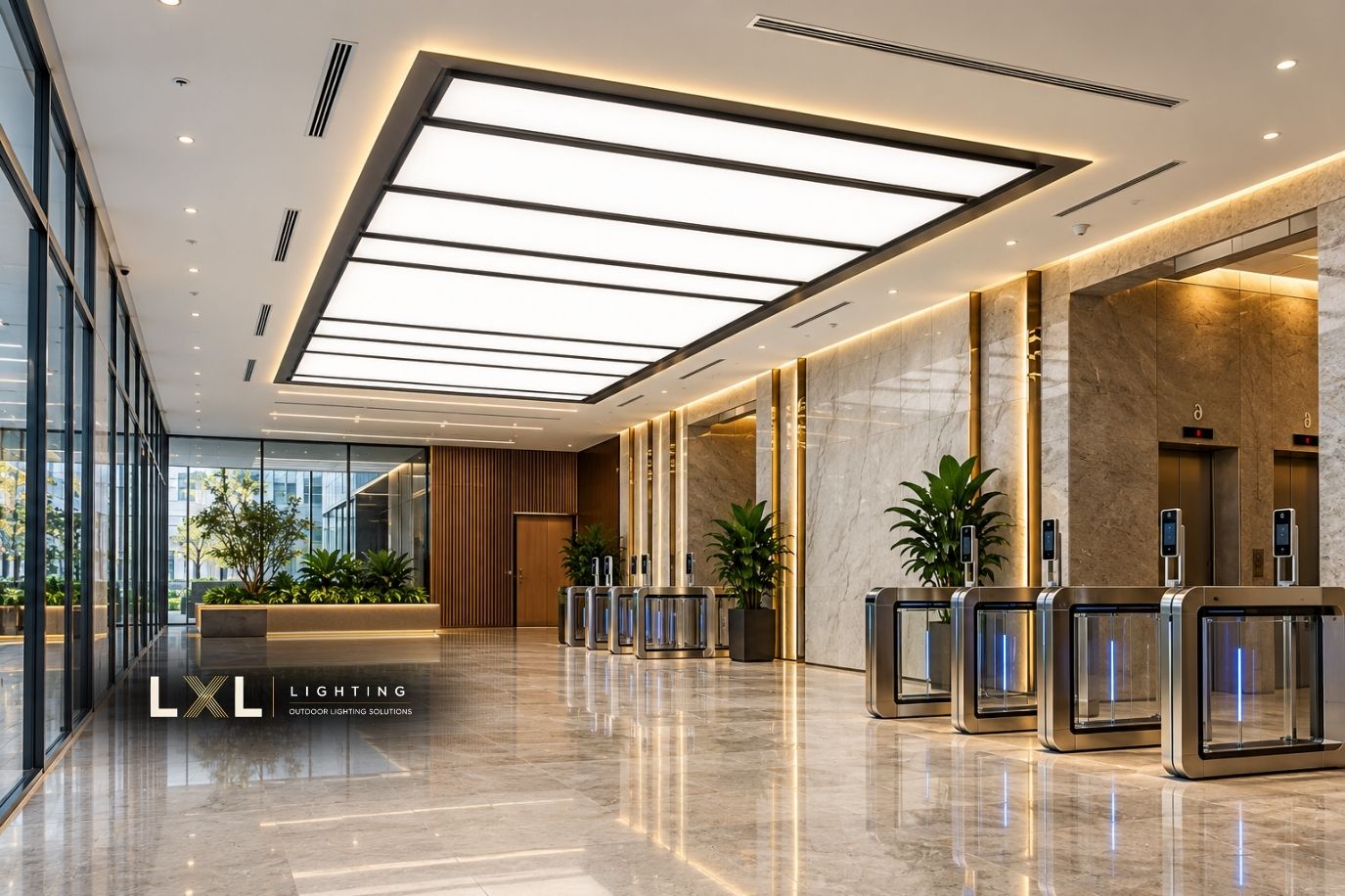

Xem tổng quan tại Đèn Trần Xuyên Sáng Theo Bản Vẽ CAD/3D – Từ Thiết Kế Đến Sản Xuất.
