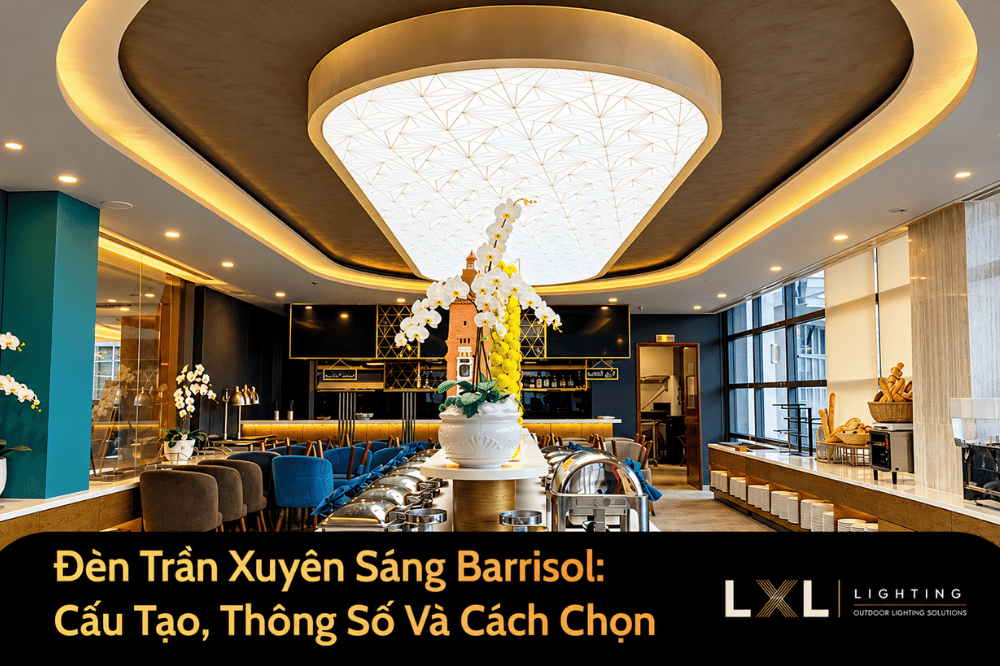

Đèn Trần Xuyên Sáng Barrisol: Cấu Tạo, Thông Số Và Cách Chọn

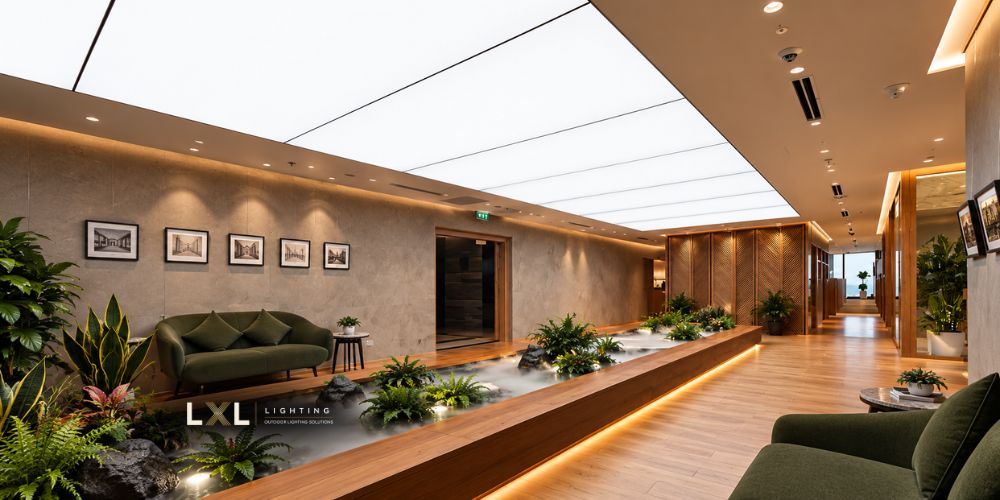

Những mảng trần phát sáng lớn tại sảnh khách sạn, showroom, văn phòng hay trung tâm thương mại thường sử dụng nguyên lý trần căng kết hợp nguồn sáng phía sau. Trong nhóm giải pháp này, Barrisol là một thương hiệu lâu đời và được biết đến rộng rãi trong ngành trần căng kiến trúc.

Điểm quan trọng khi triển khai đèn trần xuyên sáng Barrisol không nằm ở riêng tấm màng. Một hệ hoàn chỉnh còn liên quan đến khung định hình, khoảng không kỹ thuật, LED, driver, vị trí bảo trì và cách phối hợp với trần, điện, điều hòa hay PCCC.

Tại LXL Lighting, hệ đèn trần xuyên sáng được tiếp cận theo hướng từ CAD/PDF/3D đến sản xuất thực tế: kiểm tra hình dạng, khung nhôm, module, mối nối và phương án LED trước khi đưa ra công trình.

Barrisol là gì? Nguồn gốc của tên gọi

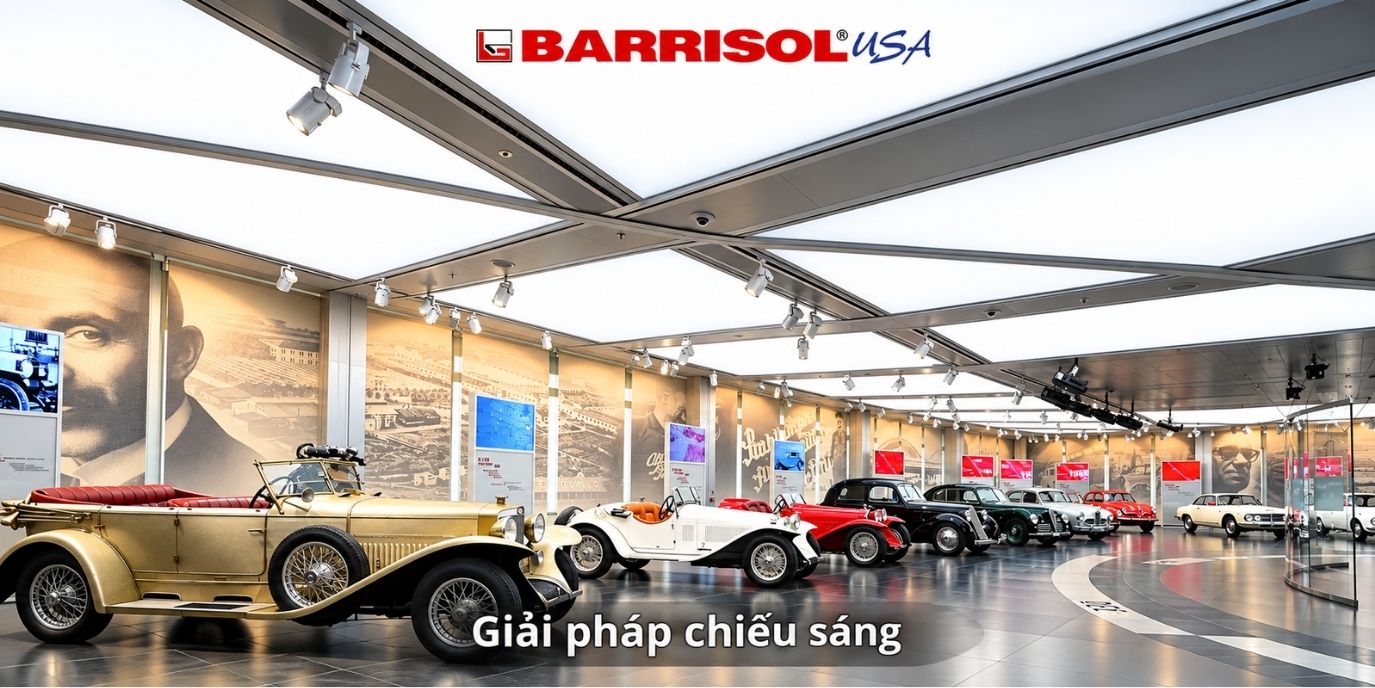

Barrisol là thương hiệu trần căng thuộc Normalu, doanh nghiệp được thành lập tại Pháp năm 1967. Normalu bắt đầu sản xuất trần căng từ năm 1969 và thương hiệu Barrisol được hình thành vào năm 1975. Hiện hãng phát triển nhiều hệ trần, tường, chiếu sáng và giải pháp kiến trúc sử dụng vật liệu căng.

Ở Việt Nam, từ “Barrisol” đôi khi được dùng để gọi chung cho dạng trần căng hoặc trần xuyên sáng. Tuy nhiên, về kỹ thuật nên phân biệt rõ Barrisol chính hãng với các loại màng xuyên sáng của nhà sản xuất khác. Nếu hồ sơ dự án yêu cầu Barrisol, cần kiểm tra đúng mã vật liệu, tài liệu kỹ thuật và nguồn cung thay vì chỉ dựa vào tên gọi.

LXL Lighting không xem “Barrisol” là tên chung của mọi loại màng. Với dự án chỉ yêu cầu giải pháp trần xuyên sáng, vật liệu mặt sẽ được lựa chọn theo thiết kế và phạm vi cung cấp cụ thể.

Cấu tạo của đèn trần xuyên sáng

Một hệ đèn trần xuyên sáng có thể hiểu đơn giản qua các lớp chính: kết cấu đỡ – khung/profile – LED – khoang khuếch tán – mặt xuyên sáng.

Khung profile tạo đường biên, xác định hình dạng và là vị trí liên kết của mặt căng. Phía sau là hệ LED cùng driver, được bố trí theo kích thước và chiều sâu thực tế. Khoảng trống giữa LED và màng giúp ánh sáng hòa trộn trước khi đi qua bề mặt.

Với hệ lớn hoặc tạo hình đặc biệt, còn phải tính phương án chia module, vị trí mối nối và đường vận chuyển vào công trình.

Bạn có thể xem chi tiết hơn tại bài Cấu Tạo Trần Xuyên Sáng: Khung Nhôm, LED, Màng & Khoang Kỹ Thuật.

Thông số kỹ thuật của màng Barrisol cần quan tâm

Không phải tất cả màng Barrisol đều có độ truyền sáng giống nhau. Hãng công bố nhiều mã Translucides® với mức truyền sáng khác nhau; chẳng hạn Néréide khoảng 90%, Clair de lune khoảng 50%, Blanc Vénus khoảng 46% và Planète Bleue khoảng 11% theo phép đo NF-EN 410.

Các thông tin về bảo hành và môi trường sử dụng trên là của Barrisol chính hãng, không nên áp dụng tự động cho màng của thương hiệu khác.

Tỷ lệ truyền sáng cũng không phải càng cao càng tốt. Màng truyền nhiều ánh sáng có thể giúp đạt độ sáng cao hơn nhưng đồng thời yêu cầu bố trí LED và khoảng cách khuếch tán hợp lý hơn để hạn chế nhìn thấy nguồn sáng phía sau.

Cách bố trí LED để mặt trần sáng đều

Đây là phần cần được tính cùng lúc với khung và mặt xuyên sáng. Không nên hoàn thành khung rồi mới chọn LED.

Chất lượng mặt sáng phụ thuộc vào bốn yếu tố chính: loại LED, mật độ LED, khoảng cách từ LED đến mặt và khả năng khuếch tán của màng. Hình dạng của hệ cũng có ảnh hưởng rõ rệt, đặc biệt ở mép, góc, vòng cung hoặc vùng có chiều sâu thay đổi.

Một số hướng dẫn kỹ thuật trên thị trường sử dụng khoảng cách 300–500 mm giữa LED và màng cho một số cấu hình backlight. Tuy nhiên, đây không phải con số bắt buộc cho mọi hệ. Hiện đã có những dòng vật liệu và cấu hình quang học cho phép làm khoang mỏng hơn đáng kể; chính Barrisol hiện cũng giới thiệu dòng Polaris có khả năng che điểm LED ở khoảng cách khoảng 80 mm trong cấu hình phù hợp.

Vì vậy, với LXL, phương án đúng là dựa trên mặt cắt thực tế + loại LED + vật liệu mặt + yêu cầu độ sáng, sau đó test trước khi chốt sản xuất.

Xem thêm bài LED Cho Trần Xuyên Sáng – Làm Sao Để Mặt Sáng Đều.

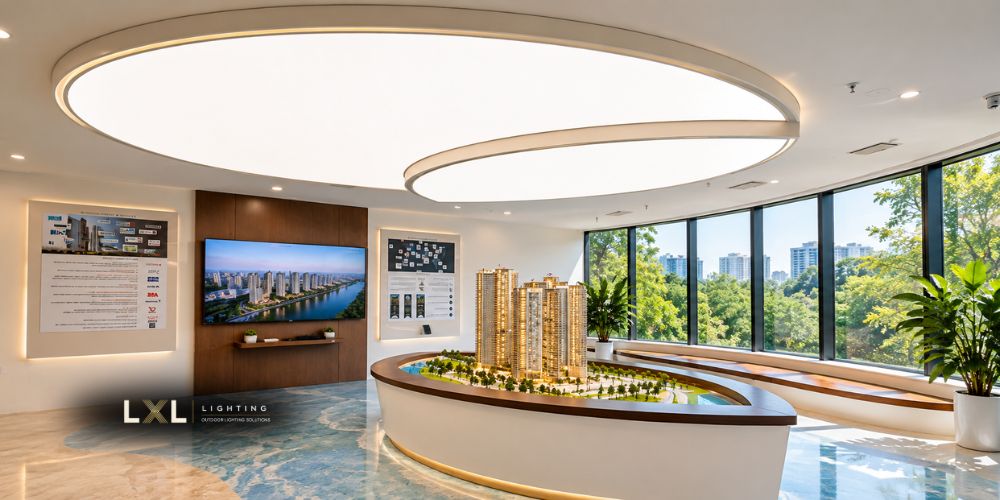

Ứng dụng phổ biến của trần xuyên sáng Barrisol

Trần xuyên sáng phù hợp với những không gian cần một bề mặt sáng lớn và có tính kiến trúc như sảnh khách sạn, văn phòng, showroom, cửa hàng bán lẻ, nhà hàng, spa, trung tâm thương mại hoặc khu trưng bày.

Ngoài mặt phẳng thông thường, hệ khung còn có thể phát triển thành vòng cung, oval, elip hoặc các đường biên theo thiết kế. Với các dạng này, phần khó nằm ở việc chuyển hình từ bản vẽ sang khung thực tế, xác định bán kính và xử lý module.

Tham khảo thêm Khung Nhôm Trần Xuyên Sáng – Gia Công Theo Bản Vẽ CAD/PDF/3D.

Những lưu ý khi thiết kế và thi công

1.Xác định mục tiêu ánh sáng trước. Cần biết hệ chỉ tạo hiệu ứng trang trí hay còn đóng vai trò nguồn sáng chính. Điều này ảnh hưởng trực tiếp tới LED, mật độ và công suất.

2. Kiểm tra mặt cắt trần. Chiều sâu khoang không nên được quyết định sau khi các bộ môn MEP đã hoàn thiện.

3. Chọn mặt xuyên sáng theo đúng yêu cầu. Nếu hồ sơ chỉ định Barrisol, cần xác nhận đúng mã màng và thông số. Nếu sử dụng vật liệu khác, phải dùng tài liệu kỹ thuật của chính nhà sản xuất đó.

4. Bố trí driver tại vị trí bảo trì được. Không nên đặt toàn bộ nguồn trong khoang kín mà sau này muốn thay phải tháo cả hệ.

5. Phối hợp MEP từ bản vẽ. Sprinkler, đầu báo, cửa gió, máng cáp và kết cấu treo đều có thể ảnh hưởng đến khung hoặc tạo bóng trên mặt sáng.

6. Test LED trước khi đóng mặt. Đây là thời điểm dễ điều chỉnh nhất nếu có điểm sáng, mép tối hoặc chênh sáng giữa các vùng.

Chi tiết quy trình có thể xem tại Thi Công Đèn Trần Xuyên Sáng – Từ Khung, LED Đến Hoàn Thiện.

Xem tổng quan: Khung Nhôm Trần Xuyên Sáng Theo Bản Vẽ.

Câu hỏi thường gặp

Barrisol có phải tên chung của trần xuyên sáng không?

Không. Barrisol là thương hiệu. Trên thị trường Việt Nam tên này đôi khi được sử dụng theo thói quen để nói về trần căng xuyên sáng, nhưng khi làm hồ sơ kỹ thuật cần xác định rõ nhà sản xuất và mã vật liệu.

Màng Barrisol có nhiều mức xuyên sáng không?

Có. Tùy mã sản phẩm, mức truyền sáng khác nhau đáng kể. Các dòng Translucides® do hãng công bố hiện có những lựa chọn từ khoảng 11% đến khoảng 90%.

LED nên cách màng bao xa?

Không có một khoảng cách duy nhất phù hợp cho mọi dự án. Khoảng cách phải được kiểm tra cùng loại LED, góc phát sáng, mật độ, loại màng và độ sâu có thể bố trí của công trình.

LXL có thể triển khai hệ theo bản vẽ không?

LXL Lighting nhận hồ sơ CAD/PDF/3D để kiểm tra phương án khung, hình dạng, module, mối nối và LED trước khi sản xuất. Phạm vi có thể được xác định theo từng dự án.

Kết luận

Một hệ đèn trần xuyên sáng Barrisol đẹp không chỉ nhờ vật liệu mặt. Hiệu quả cuối cùng phụ thuộc vào việc khung đúng hình, khoang kỹ thuật phù hợp, LED được bố trí hợp lý và các bộ môn được phối hợp từ trước khi sản xuất.

LXL Lighting triển khai hệ đèn trần xuyên sáng từ bản vẽ CAD/PDF/3D, sản xuất tại Hà Nội và TP.HCM và hỗ trợ thi công dự án trên toàn quốc. Với dự án cần bóc chi phí theo cấu hình, có thể tham khảo Báo Giá Trần Xuyên Sáng Theo Bản Vẽ.
