Có cần dựng 3D trước khi làm đèn phức tạp?

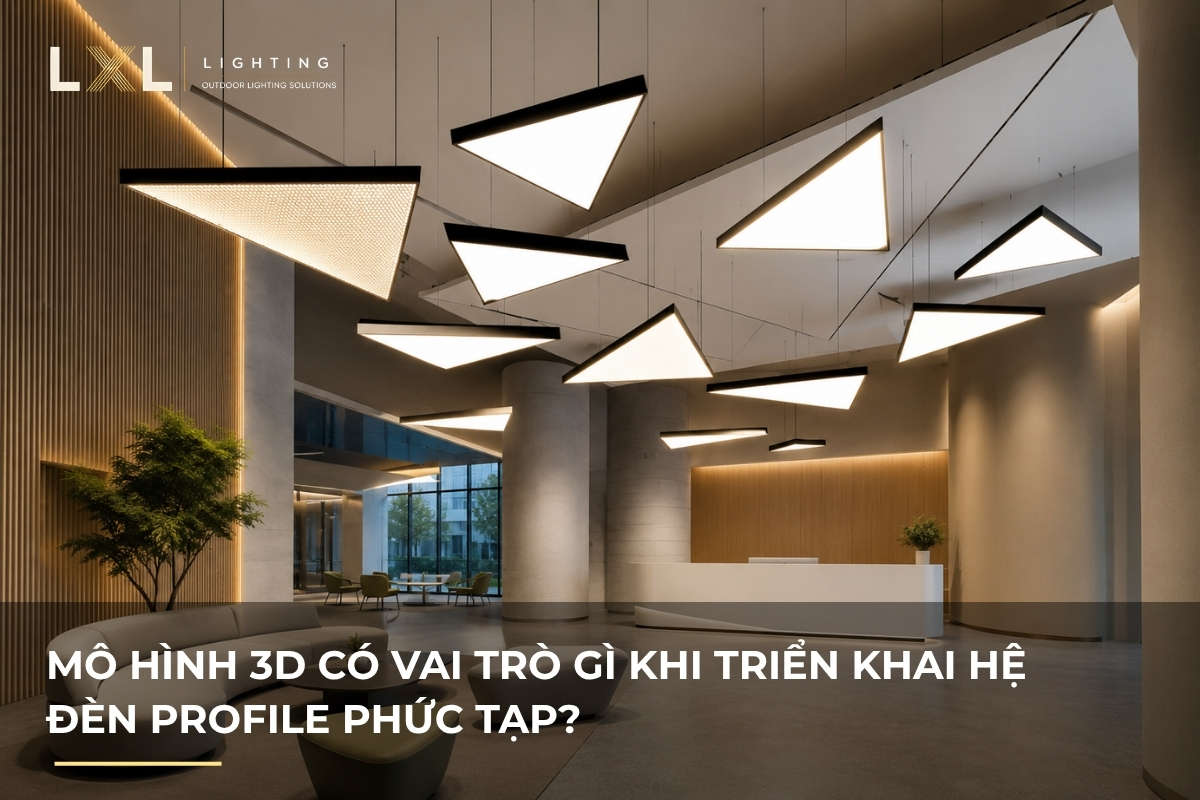

Mô Hình 3D Có Vai Trò Gì Khi Triển Khai Hệ Đèn Profile Phức Tạp?

Trả lời nhanh: Bản vẽ 2D đủ cho hệ đèn thẳng tiêu chuẩn; 3D đáng tiền khi có một trong bốn yếu tố: đèn hình học/uốn cong lớn, nhiều cao độ treo đan nhau, trần phức tạp chật hệ kỹ thuật, hoặc chủ đầu tư cần "thấy trước" để duyệt. 3D không cần render đẹp — cần đúng tỷ lệ, đúng cao độ.

Câu hỏi "có cần 3D không" là bài toán chi phí–rủi ro: 3D tốn thêm công dựng, nhưng đèn gia công theo thiết kế sai tỷ lệ là không hoàn tác.

Khi Nào 2D Đủ, Khi Nào Cần 3D

Bốn cờ hiệu nên dựng 3D: tỷ lệ khó ước (bộ hình học lớn trong khối tích lớn — mắt người ước tỷ lệ trên 2D rất kém, thường ước nhỏ); nhiều cao độ đan nhau (tương quan các lớp chỉ "đọc" được trong không gian); hình học phi tuyến (đèn uốn bám trần cong qua nhiều mặt phẳng); và giao tiếp — một ảnh 3D đúng tỷ lệ thay mười cuộc họp giải thích.

Ứng Dụng Thực Tế

Với đèn uốn cong: 3D là bàn thử trước máy uốn — dựng đường cong trong đúng bối cảnh trần, kiểm bán kính có chỗ nào gắt dưới giới hạn phôi, và quan trọng nhất, file 3D của đường cong chính là nguồn xuất file CAD gửi xưởng — dữ liệu xuyên suốt từ duyệt đến gia công, không "vẽ lại".

Với hệ nhiều cao độ: 3D cho đi "xuyên" không gian để kiểm các lớp có che nhau ở góc nhìn chính không — bài kiểm 15 phút trong mô hình mà gần như không thể làm trên giấy.

Với phối hợp cơ điện: chồng mô hình đèn với ống gió, máng cáp, sprinkler khiến va chạm hiện thành hình khối thay vì suy đoán từ các bản 2D chồng lớp.

Giới hạn của 3D: không thay được phép đo ánh sáng thật (đó là việc của mô phỏng chuyên dụng), không thay được cảm nhận tỷ lệ "da thịt" — với bộ điểm nhấn quan trọng, treo khung mẫu thật tại hiện trường vẫn là phép thử vua.

Lỗi Thường Gặp

• Dựng 3D "cho sang" với hệ đơn giản — tốn công không sinh giá trị.

• Render đẹp nhưng sai tỷ lệ/cao độ — công cụ duyệt thành công cụ lừa mắt.

• Duyệt trên 3D rồi vẽ lại đường cong bằng tay cho xưởng — đứt mạch dữ liệu.

• Tin 3D thay treo mẫu với bộ điểm nhấn lớn.

• Quên cập nhật mô hình khi thiết kế đổi — công trường lắp theo bản cũ.

Câu Hỏi Thường Gặp

Dựng 3D hệ đèn tốn bao lâu, ai làm? Với không gian có sẵn mô hình nội thất: tính bằng ngày. Đơn vị nội thất/kiến trúc thường dựng; phần đèn LXL cung cấp kích thước, tiết diện thật để "nhúng" đúng tỷ lệ.

3D có thay được mô phỏng ánh sáng không? Không — hai công cụ khác nhau: 3D kiểm hình học và tỷ lệ; mô phỏng ánh sáng tính ra bản đồ lux. Dự án lớn thường cần cả hai.

Có cần 3D cho đèn uốn theo trần cong không? Rất nên — vừa duyệt hình vừa là nguồn xuất file CAD gửi xưởng. Riêng trần cong thi công tay, vẫn nên đo lại đường cong thật sau khi trần xong trước khi phát lệnh uốn.

Kết Luận

3D là bảo hiểm tỷ lệ cho những hệ đèn không có cơ hội làm lại — đáng tiền khi hình học phức tạp, nhiều lớp cao độ, hoặc cần duyệt trực quan. Gửi bản vẽ hệ đèn phức tạp để LXL Lighting tư vấn mức kiểm chứng phù hợp
