Tính Tải Trọng Hệ Treo Đèn Nhôm Profile Cho Nhà Thầu M&E
Trong các dự án văn phòng, showroom, khách sạn hay trung tâm thương mại, đèn thả nhôm profile thường có kích thước lớn và yêu cầu thẩm mỹ cao. Các mẫu đèn chữ nhật, oval, vòng tròn Ring hoặc đèn uốn cong theo bản vẽ không chỉ cần đẹp, mà còn phải được treo đúng kỹ thuật để đảm bảo an toàn, cân bằng và ổn định trong quá trình sử dụng.
Với nhà thầu M&E, hệ treo đèn không nên thi công theo cảm tính. Trước khi lắp đặt, cần xác định rõ bộ đèn nặng bao nhiêu, dùng loại cước nào, cần bao nhiêu điểm treo, điểm neo nằm ở đâu và kiểm tra an toàn như thế nào trước khi bàn giao.
Bài viết này giúp nhà thầu nắm nhanh các nguyên tắc cơ bản khi tính tải trọng và lắp đặt hệ treo cho đèn nhôm profile.
1. Vì Sao Cần Tính Tải Trọng Hệ Treo?

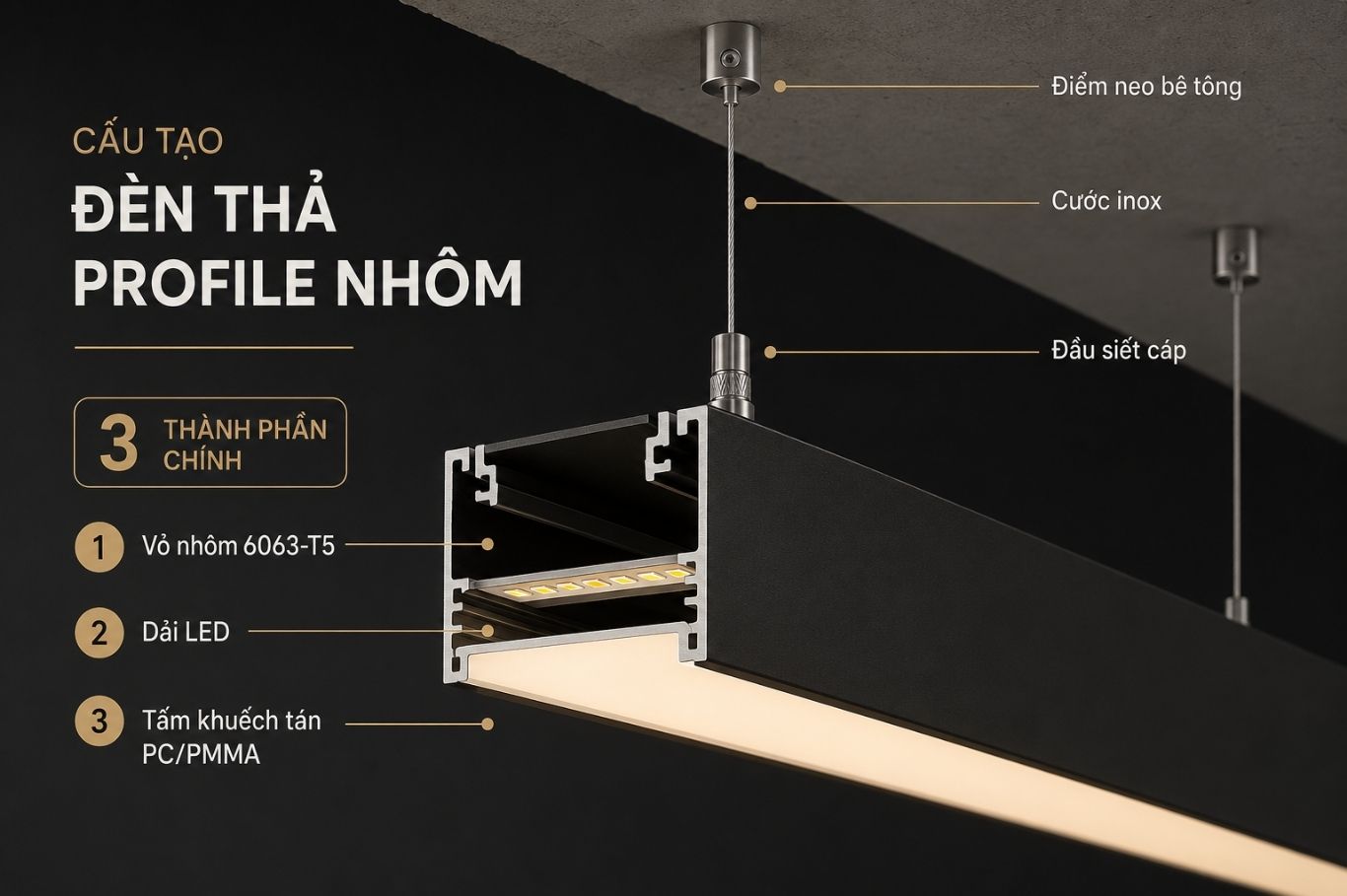

Một bộ đèn nhôm profile thường gồm thân nhôm, dải LED, tấm khuếch tán, driver, dây điện, khớp nối và phụ kiện treo. Với các bộ đèn có kích thước lớn, tổng trọng lượng sẽ tăng theo chiều dài thanh nhôm và số lượng phụ kiện đi kèm.
Nếu không tính toán trước, hệ treo có thể gặp các lỗi như:
- Đèn bị nghiêng hoặc võng sau khi lắp.
- Cước inox quá nhỏ, gây rung lắc.
- Số điểm treo không đủ.
- Neo sai vào trần thạch cao hoặc vật liệu không chịu lực.
- Khó nghiệm thu với công trình yêu cầu hồ sơ kỹ thuật.
Vì vậy, trước khi thi công cần kiểm tra 4 yếu tố chính: trọng lượng bộ đèn, số điểm treo, tải trên mỗi điểm và kết cấu neo trần.

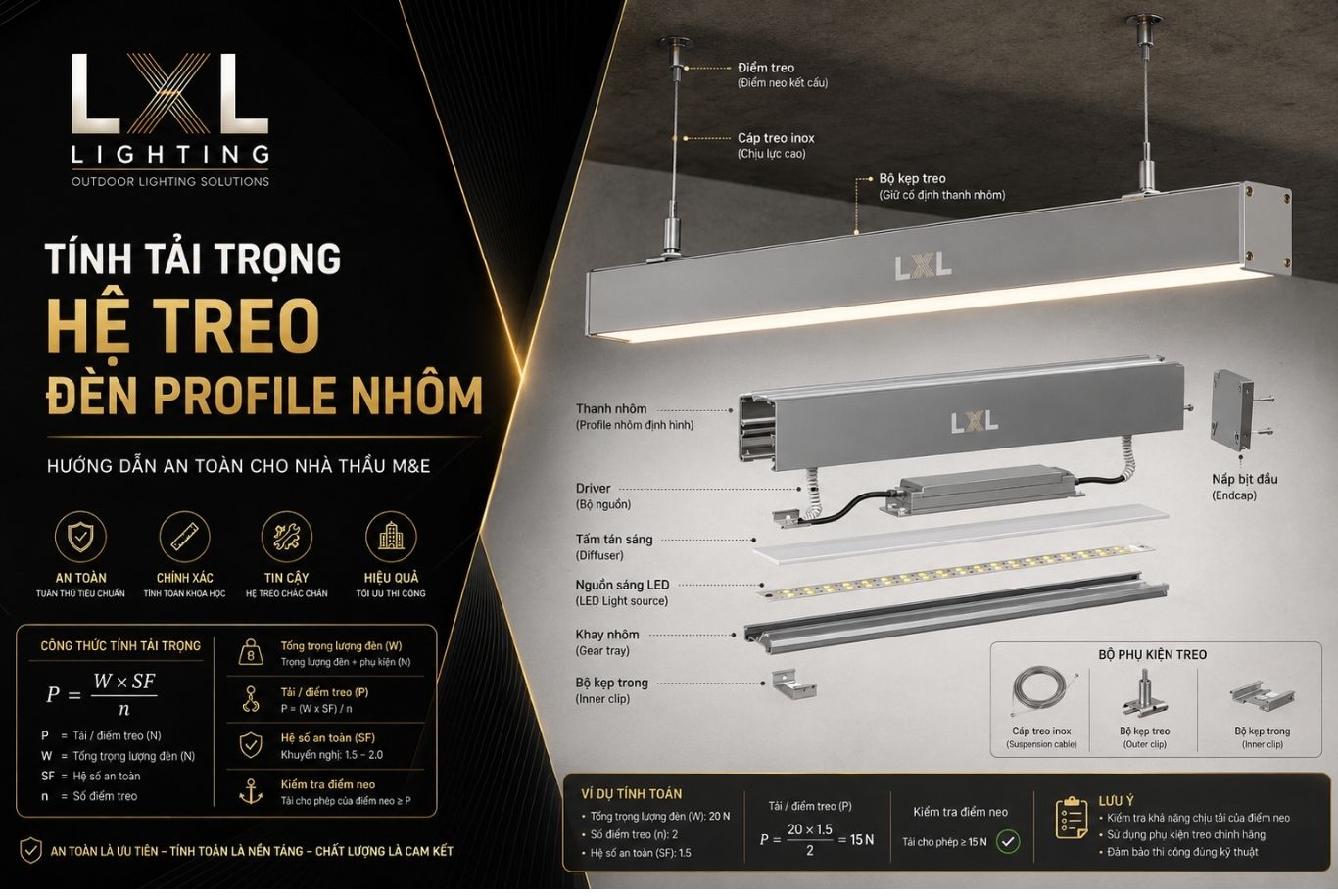

2. Cách Tính Trọng Lượng Bộ Đèn Nhôm Profile
Công thức ước lượng nhanh:
Trọng lượng bộ đèn = Chiều dài profile × Trọng lượng profile/m + Driver + LED + Tấm khuếch tán + Phụ kiện
Có thể hiểu đơn giản:
W đèn = L profile × W profile + W phụ kiện
Trong đó:
- L profile: tổng chiều dài thanh nhôm.
- W profile: trọng lượng mỗi mét profile.
- W phụ kiện: driver, LED, tấm khuếch tán, dây điện, đầu nối và phụ kiện treo.
Bảng trọng lượng profile tham khảo
| Tiết diện profile | Trọng lượng tham khảo |
|---|---|
| 30×35mm | 0.25–0.35 kg/m |
| 50×50mm | 0.45–0.60 kg/m |
| 75×75mm | 0.80–1.00 kg/m |
| 80×100mm | 1.10–1.35 kg/m |
| 100×100mm | 1.40–1.70 kg/m |
| 150×100mm | 1.90–2.30 kg/m |
Thông số trên chỉ mang tính tham khảo. Khi triển khai thực tế, nhà thầu nên yêu cầu đơn vị sản xuất cung cấp trọng lượng chính xác của bộ đèn sau khi hoàn thiện.
3. Ví Dụ Tính Nhanh Trọng Lượng Đèn
Ví dụ một bộ đèn chữ nhật có kích thước 1800×900mm, dùng profile 75×75mm, trọng lượng profile khoảng 0.9kg/m, có 2 driver.
Chu vi bộ đèn:
(1800 + 900) × 2 = 5400mm = 5.4m
Trọng lượng thân nhôm:
5.4 × 0.9 = 4.86kg
Trọng lượng driver:
2 × 0.5 = 1kg
LED, tấm khuếch tán và phụ kiện ước tính:
khoảng 1.2kg
Tổng trọng lượng bộ đèn:
4.86 + 1 + 1.2 = khoảng 7.1kg
Như vậy, bộ đèn chữ nhật 1800×900mm có thể nặng khoảng 7kg. Dù mức tải này không quá lớn, vẫn cần chia điểm treo hợp lý và neo vào kết cấu chịu lực để đảm bảo an toàn.
4. Chọn Cước Inox Treo Đèn
Cước inox là bộ phận chịu lực chính trong hệ treo. Với đèn nhôm profile, thường dùng cước inox Ø1.5mm hoặc Ø2.0mm tùy trọng lượng đèn, chiều dài treo và yêu cầu thẩm mỹ.
Bảng tải làm việc an toàn tham khảo
| Đường kính cước | Tải làm việc an toàn tham khảo |
| Ø1.0mm | 10–14kg |
| Ø1.5mm | 20–28kg |
| Ø2.0mm | 36–48kg |
| Ø3.0mm | 80–100kg |
| Ø4.0mm | 140–180kg |
Trong thực tế, dù tải tính toán nhỏ, vẫn nên chọn cước có độ cứng phù hợp để giảm rung lắc và giúp bộ đèn nhìn chắc chắn hơn.
Khuyến nghị cơ bản:
- Đèn nhỏ, nhẹ: cước Ø1.0–1.5mm.
- Đèn trung bình: cước Ø1.5–2.0mm.
- Đèn lớn hoặc treo dài: cước Ø2.0mm trở lên.
- Đèn kích thước rất lớn: cần tính riêng theo hồ sơ kỹ thuật.

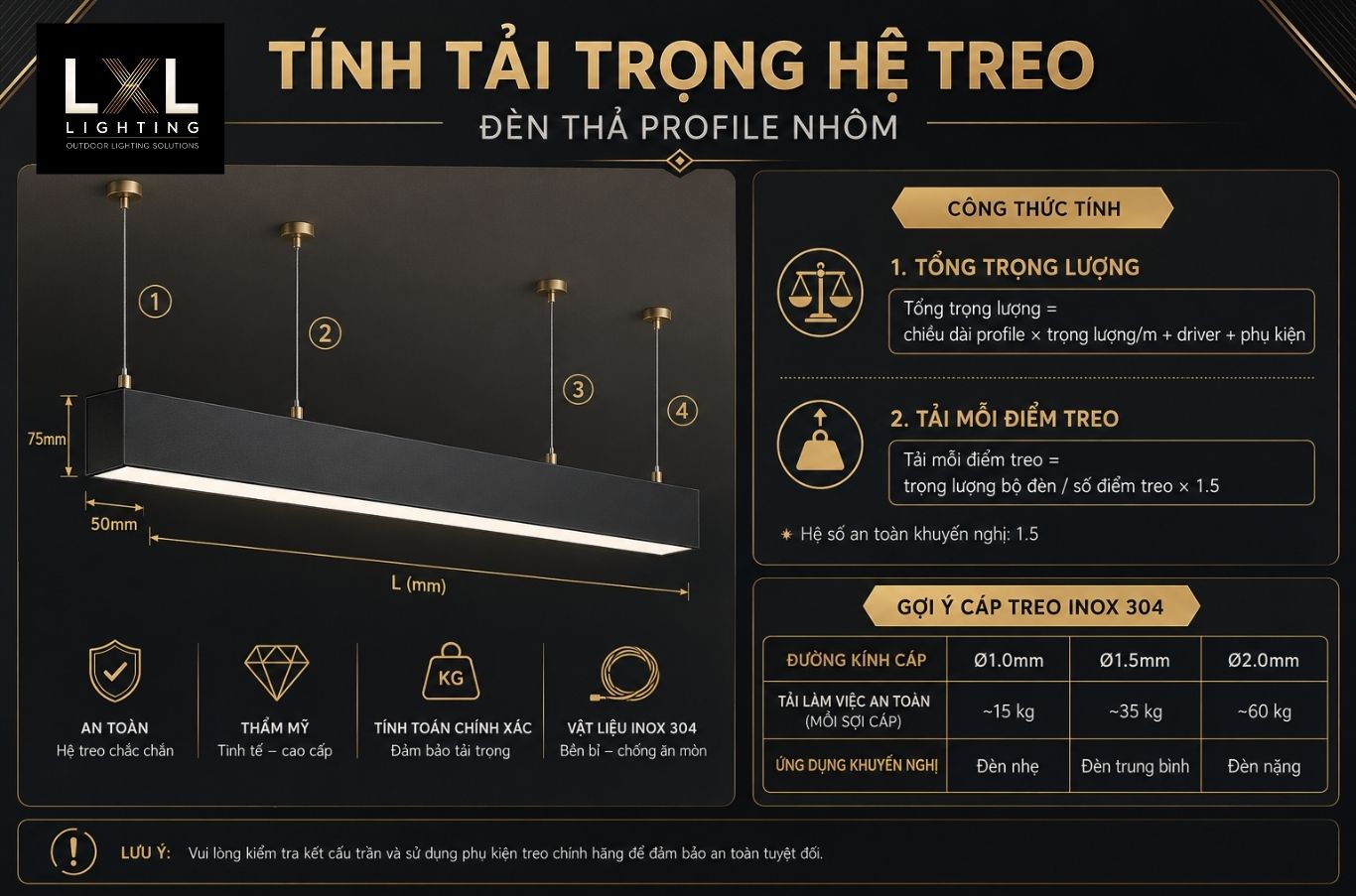

5. Tính Tải Trên Mỗi Điểm Treo
Công thức tính nhanh:
Tải mỗi điểm = Trọng lượng bộ đèn / Số điểm treo × 1.5
Hệ số 1.5 dùng để dự phòng trường hợp tải không phân bổ đều tuyệt đối giữa các điểm treo.
Ví dụ: bộ đèn nặng 7.1kg, dùng 4 điểm treo:
7.1 / 4 × 1.5 = 2.66kg/điểm
Với mức tải này, cước Ø1.0mm đã đủ về khả năng chịu lực. Tuy nhiên, để thi công chắc chắn hơn và hạn chế rung lắc, nên dùng cước Ø1.5mm.
6. Điểm Neo Trên Trần Phải Đúng Kết Cấu
Đây là phần quan trọng nhất trong hệ treo đèn. Cước và đầu siết tốt cũng không có ý nghĩa nếu điểm neo không đúng kết cấu chịu lực.
Trần bê tông:
Có thể dùng tắc kê nở, anchor bolt M6 hoặc M8 khoan trực tiếp vào bê tông.
Trần thạch cao:
Không được neo trực tiếp vào tấm thạch cao. Cần khoan xuyên qua trần và neo vào bê tông, thép hoặc hệ kết cấu chịu lực phía trên.
Trần nhôm, trần grid:
Không neo vào tấm trần hoặc khung trang trí. Cần neo lên hệ kết cấu chính.
Trần gỗ:
Chỉ nên neo vào dầm gỗ hoặc thanh gỗ chịu lực, không bắt vào ván ốp mỏng.
Nguyên tắc quan trọng: đèn thả phải được neo vào kết cấu chịu lực, không neo vào lớp hoàn thiện trần.
7. Số Điểm Treo Khuyến Nghị
Số điểm treo ảnh hưởng trực tiếp đến độ cân bằng, độ phẳng và thẩm mỹ của bộ đèn.
Đèn linear
- Dưới 1200mm: 2 điểm treo.
- Từ 1200–2400mm: 3 điểm treo.
- Trên 2400mm: thêm điểm treo theo khoảng 600–800mm.
Đèn chữ nhật
- Chu vi dưới 4000mm: 4 điểm treo.
- Chu vi 4000–8000mm: 6–8 điểm treo.
- Chu vi trên 8000mm: 8–12 điểm treo tùy kích thước.
Đèn oval / Ring
- Kích thước nhỏ: 4 điểm treo.
- Kích thước lớn: 6–8 điểm treo.
- Đèn rất lớn: cần kiểm tra theo trọng lượng thực tế.
Điểm treo nên bố trí cân đối, không đặt quá sát góc ngoài để tránh võng hoặc lệch tải.

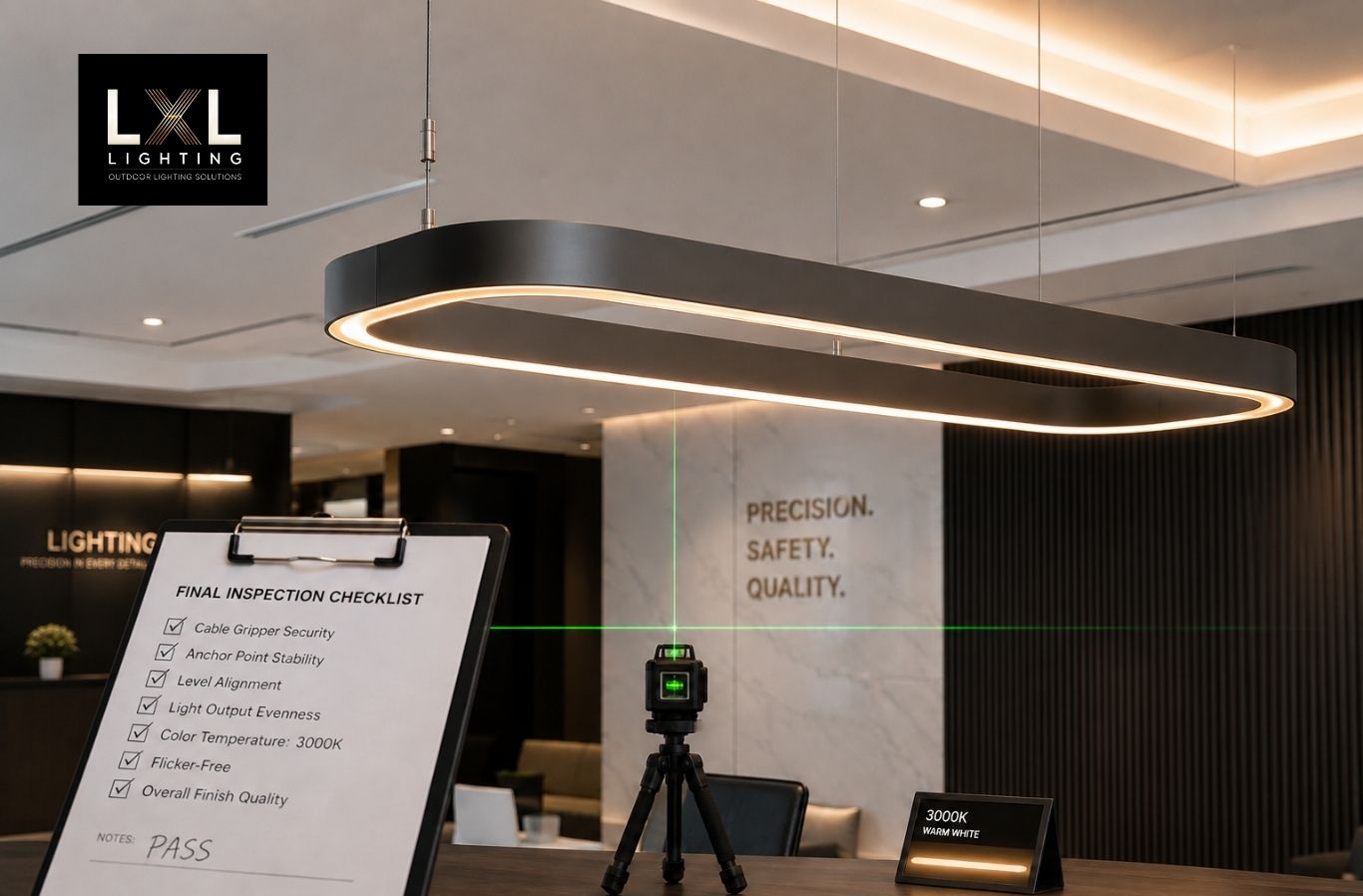

8. Checklist An Toàn Trước Khi Bàn Giao
Trước khi bàn giao, nhà thầu nên kiểm tra các hạng mục sau:
- Điểm neo đã siết chắc.
- Cước inox không xoắn, không gãy, không kẹt sai rãnh.
- Đầu siết giữ chắc, không trượt khi kéo nhẹ.
- Bộ đèn cân bằng, không nghiêng.
- Profile không bị võng.
- Đèn sáng đều trên toàn bộ chiều dài hoặc chu vi.
- Không có điểm tối tại khớp nối.
- Không có hiện tượng nhấp nháy bất thường.
- Driver hoạt động ổn định.
- Đèn không rung lắc khi có gió điều hòa hoặc tác động nhẹ.
Với công trình yêu cầu nghiệm thu kỹ, nên chụp ảnh điểm neo, ảnh cân chỉnh và ảnh test ánh sáng để lưu hồ sơ.
9. Các Lỗi Thường Gặp Khi Treo Đèn Nhôm Profile
Neo vào trần thạch cao
Đây là lỗi nguy hiểm vì thạch cao không chịu được tải kéo. Cần neo vào bê tông, thép hoặc hệ kết cấu chịu lực phía trên.
Số điểm treo không đủ
Dễ làm thanh đèn bị võng, đặc biệt với đèn dài hoặc khung lớn. Cần tăng điểm treo theo chiều dài thực tế.
Cước treo quá dài
Cước dài dễ làm đèn rung lắc khi có gió điều hòa hoặc rung động nhẹ. Có thể tăng đường kính cước hoặc dùng ty treo cứng nếu cần.
Bộ đèn bị lệch trọng tâm
Driver hoặc module nặng đặt lệch có thể làm đèn nghiêng. Cần bố trí phụ kiện hợp lý và cân chỉnh bằng thước nước hoặc laser.
Không test trước khi bàn giao
Một số lỗi như điểm tối, lệch cao độ, nhấp nháy hoặc rung lắc chỉ phát hiện khi chạy thử. Vì vậy cần test kỹ trước nghiệm thu.
10. LXL Lighting Hỗ Trợ Gì Cho Nhà Thầu M&E?
LXL Lighting nhận sản xuất và gia công đèn LED thanh nhôm profile theo yêu cầu cho văn phòng, showroom, khách sạn, nhà hàng và trung tâm thương mại.
Với các dự án cần đèn thả chữ nhật, oval, Ring, linear hoặc đèn uốn cong theo bản vẽ, LXL Lighting có thể hỗ trợ:
- Tư vấn chọn profile phù hợp.
- Gợi ý số điểm treo theo kích thước đèn.
- Hỗ trợ chia module để dễ vận chuyển và lắp đặt.
- Tư vấn cấu hình LED, driver, CCT, CRI.
- Test ánh sáng trước khi bàn giao.
- Cung cấp thông tin kỹ thuật phục vụ hồ sơ dự án khi cần.
Việc phối hợp sớm giữa kiến trúc sư, nhà thầu M&E và đơn vị sản xuất sẽ giúp hạn chế rủi ro khi thi công các bộ đèn kích thước lớn hoặc hình dạng đặc biệt.
Câu Hỏi Thường Gặp
Có cần tính tải trọng cho đèn nhôm profile không?
Có. Đặc biệt với đèn thả chữ nhật, oval, Ring hoặc đèn kích thước lớn, việc tính tải trọng giúp chọn đúng cước và điểm treo.
Đèn nhôm profile có thể treo bằng cước inox Ø1.5mm không?
Có thể, nếu trọng lượng đèn và số điểm treo phù hợp. Tuy nhiên cần kiểm tra theo từng công trình.
Có được neo đèn vào trần thạch cao không?
Không. Đèn thả cần được neo vào bê tông, thép hoặc hệ kết cấu chịu lực phía trên trần.
Đèn chữ nhật nên dùng bao nhiêu điểm treo?
Đèn nhỏ thường dùng 4 điểm treo. Đèn lớn nên dùng 6–8 điểm hoặc nhiều hơn tùy kích thước.
LXL Lighting có hỗ trợ nhà thầu M&E không?
Có. LXL Lighting hỗ trợ tư vấn cấu hình đèn, chia module, test ánh sáng và cung cấp thông tin kỹ thuật cho dự án.
Kết Luận
Tính tải trọng hệ treo đèn nhôm profile là bước cần thiết trước khi thi công đèn thả. Nhà thầu cần kiểm tra trọng lượng đèn, số điểm treo, loại cước, đầu siết và điểm neo trên trần để đảm bảo an toàn, thẩm mỹ và thuận lợi khi nghiệm thu.
Một hệ treo đúng kỹ thuật giúp bộ đèn ổn định, hạn chế rung lắc, giảm rủi ro trong quá trình sử dụng và thể hiện sự chuyên nghiệp của nhà thầu.
LXL Lighting nhận gia công đèn LED thanh nhôm profile theo bản vẽ, hỗ trợ tư vấn kỹ thuật, chia module, test ánh sáng và cung cấp giải pháp phù hợp cho từng dự án.
LXL LIGHTING — Giải pháp đèn LED thanh nhôm profile cho công trình hiện đại.
